Акт освидетельствования и приемки захватки стены в грунте (баретты) (Приложение Ш СП 45.13330.2017)

Ссылка: Приложение Ш к СП 45.13330.2017

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка захватки стены в грунте (баретты) в процессе строительно-монтажных работ на объекте

Посмотрите еще другие формы:

• Акт (ведомость) освидетельствования труб;
• Акт освидетельствования и приемки скважины сваи;
• Ведомость изменений проектной документации.

Оформление акта приемки захватки стены в грунте

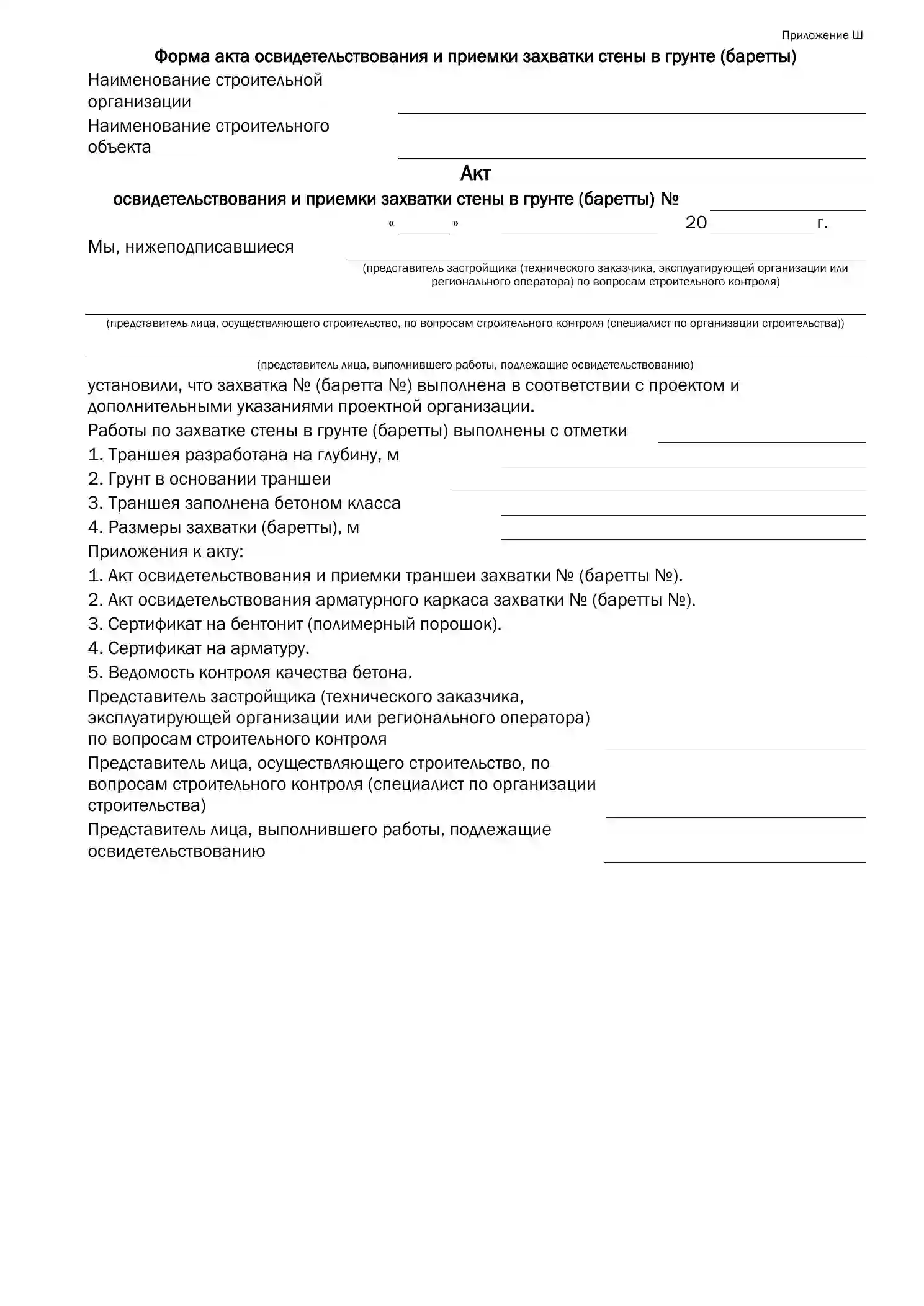

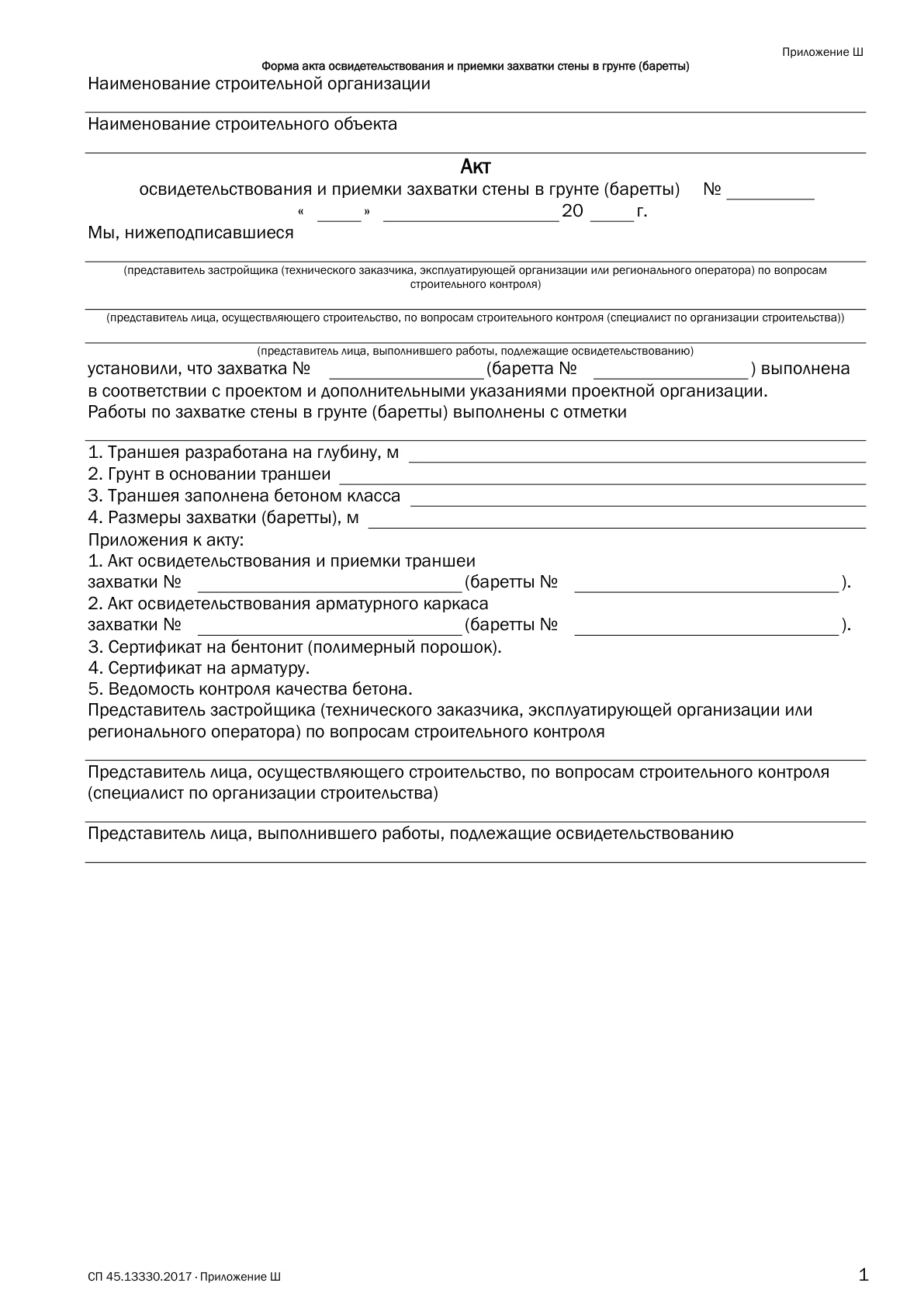

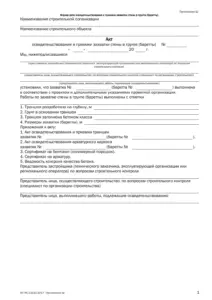

Актом освидетельствования и приемки захватки стены в грунте выполняется приемка заглубленного фундамента (баретты) после устройства траншеи стены в грунте. Форма имеется у нас на сайте в форматах разработки word и excel в полном соответствии СП 45.13330.2017. В шапке указываются наименования подрядной организации и название строительного объекта.

Так как баретта выполняется захватками, им присваивают индивидуальный номер. Нумерация может вестись как последовательно 1, 2, 3… если захваток не много и они расположены на одном участке, так и сложная нумерация 1.1, 1.2, 1.3, 2.1, 2.2 если баретт много и они расположены на разных участках. Номер захватки и номер акта должны быть одинаковыми.

Подписание акта производится в следующей последовательности:

• представитель лица, выполнивший работы по устройству захватки;
• специалист строительного контроля Подрядчика;
• Представитель Строительного контроля Заказчика, ответственный за приемку работ на объекте.

Заполнение акта. Разделы из которого он состоит

Датой акта считается дата освидетельствования работ по устройству захватки. Далее заполняются данные СК Заказчика, Подрядчика и ответственного за выполнение работ: должности, ФИО полностью. Основные пункты акта с параметрами освидетельствования захватки:

• Отметка, с которой начата разработка грунта стены в грунте;
• Глубина траншеи захватки;
• Грунт основания захватки (глина, песок, супеси и др.);
• Класс бетона по прочности, залитый в захватку (В20 ,В25 или др.);
• Геометрические размеры захватки (ширина и ее длина, ограниченные).

К акту необходимо приложить ранее оформленные акты:

• на приемку траншеи баретты;
• освидетельствования арматурного каркаса.

Так же должны быть приложены сертификат на бетонит, арматуру и ведомость контроля качества бетона. Здесь же возникнет вопрос как оформить эту ведомость, образца в СП нет. Логичным будет заменить на журнал бетонных работ и акт освидетельствования скрытых работ, которые в любом случае должны оформляться, т.к. работы скрытые.

Баретта. Устройство стены в грунте

Бареттой называют несущий элемент ж/б фундамента глубокого заложения при устройстве его способом стена в грунте. Устройство таких стен выполняется отдельными захватками. Протяженность такой захватки может быть определена в зависимости от несущей способности грунта, глубины траншеи. Этот расчет выполняется в составе проекта производства работ на объект.

По другому баретту можно назвать набивным фундаментом, т.к. он похож на буронабивной фундамент и отличается лишь формой и технологией его устройства. Такой вид фундамента выполняется под высотные здания, ведь несущая способность воспринимается максимально вдоль их вытянутой стороны. Могут выполняться как одиночными, так и спаренными.

Согласно п. 14.3.1 СП 45.13330.2017 объем бетонирования в одной такой захватке не должен превышать 100-120 куб.м. бетонной смеси. Во избежание разрушения стены в грунте при бетонировании в захватку более 3 — 3,5 м необходимо выполнять заливку одновременно с двух точек (применение двух бетононасосов). В зависимости от глубины баретты для разграничения секций между захватками при укладке бетона устраивают ограничители. При глубине более 20 м рекомендуется выполнять неизвлекаемыми, выполненными из железобетона или металла с приваренными к нему арматурными прутами (выпусками) для связки захваток между собой.

Готовая баретта должна быть принята по акту освидетельствования ответственных конструкций.
