Журнал бетонных работ (Приложение Ф по СП 70.13330.2012): Форма

Журнал бетонных работ (Приложение Ф по СП 70.13330.2012)

Автор: Нурисламов Артур (руководитель проектов)

Журнал бетонных работ по приложению Ф СП70.13330.2012 Подробнее...
Наименование документа: Журнал бетонных работ
(Приложение Ф по СП 70.13330.2012)
с изменениями от 27.06.2018 г.
Перечень исполнительной документации
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ EXCEL (XLSX)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

Журнал бетонных работ_Страница_1 Журнал бетонных работ_Страница_3 Журнал бетонных работ_Страница_2



Ссылка: Приложение Ф к СП 70.13330.2012

Актуальность: Действующая форма исполнительной документации

Изменения: с изменениями от 27.06.2018 г. (актуально по сегодняшний день)

Область распространения: на производство и приемку бетонных работ, выполняемых при строительстве и реконструкции предприятий, зданий и сооружений во всех отраслях народного хозяйства

Назначение: Освидетельствование бетонных работ в процессе строительно-монтажных работ на объекте

Бетонные работы производятся на многих строительных объектах. Согласно пункту 3.5 СП 70.13330.2012, данные об осуществлении бетонирования нужно записывать в журнал бетонных работ. Здесь же приведена форма документа – в Приложении Ф. Журнал необходим для надлежащего выполнения и последующего контроля качества работ по бетонированию.

Документ небольшой, поэтому его оформление и заполнение занимает не так много времени. Журнал должен вестись ответственным производителем, например, прорабом или мастером участка в период, когда выполняются бетонные работы. На нашем сайте вы можете скачать журнал бетонных работ в форматах word, excel и pdf. Он включает титульный лист и табличную часть из 14 столбцов. Их заполняют разные лица:

  • Столбцы с 1 по 8 заполняются ответственным производителем.
  • В столбцы с 9 по 13 вносит данные тот, кто занимается испытанием бетонных конструкций на прочность.
  • В последнем столбце №14 проставляется подпись.

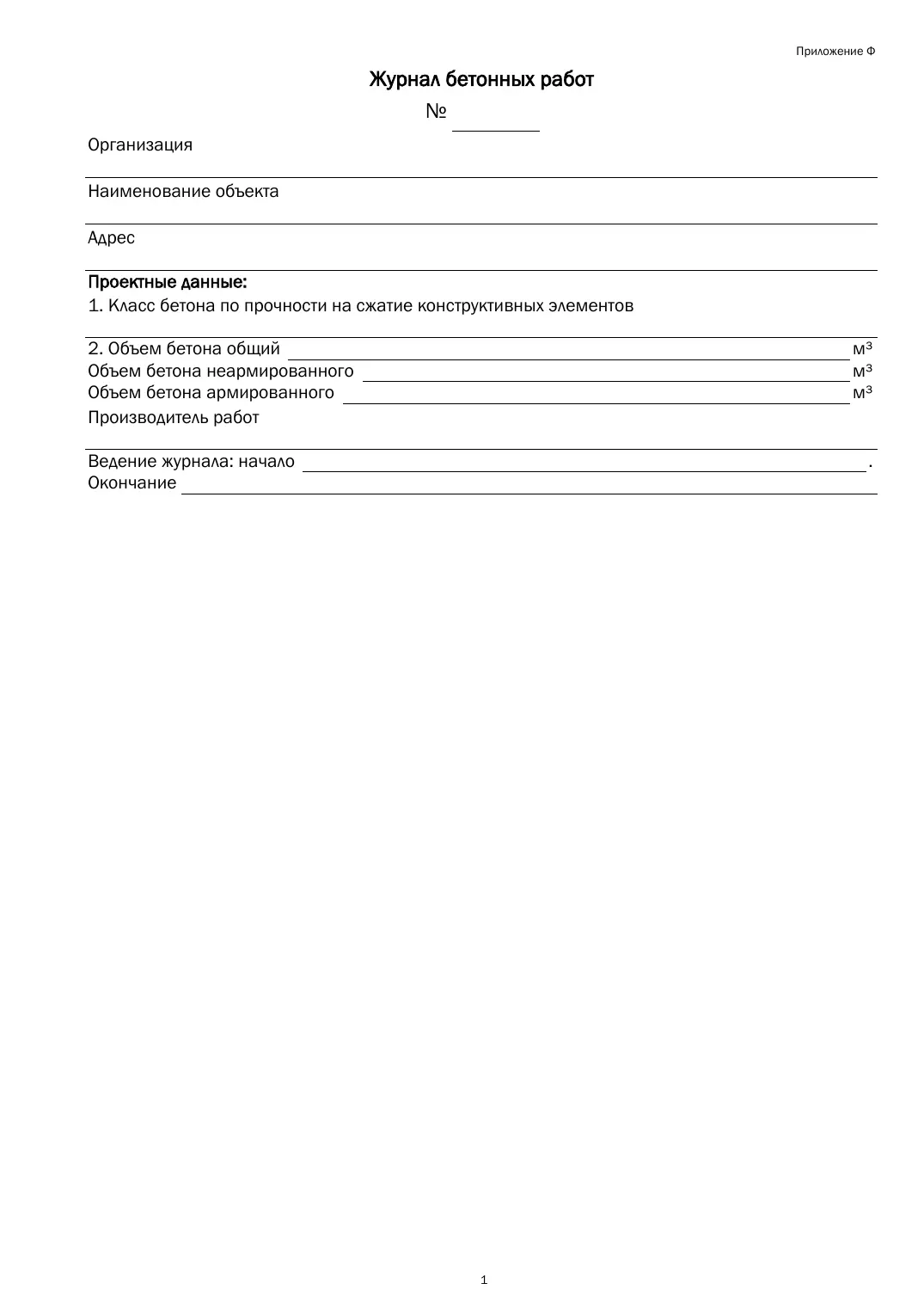

# # Что указывают на титульном листе журнала бетонирования

Для правильного оформления титульного листа в него необходимо вписать:

  • Порядковый номер журнала бетонных работ.
  • Наименование организации, например, ООО «Строй».
  • Полное название объекта, где будут производиться бетонные работы. Пример – «Узел связи РСМ-4» ООО «Сатурн».
  • Фактический адрес объекта с указанием города, улицы и номера дома.

Далее на титульном листе приводятся технические характеристики бетона и еще несколько данных.

  1. Класс, к которому относится бетон по прочности на сжатие. Пример – B20.
  2. Во втором подпункте приводятся сразу несколько параметров:
    • общий объем использованного бетона, в м3;
    • объем бетона с арматурой и без, в м3;
    • производитель работ;
    • ведение журнала (указание даты начала и даты окончания).

# # Данные для заполнения 1-7 столбцов таблицы журнала бетонных работ

  1. Дата и время укладки бетона. В период укладки надлежит отбирать не менее 2 проб бетона от сменной поставки, в каждой из которых должно быть 3 образца в виде кубов с ребрами 15 см.
  2. Название конструкции с указанием оси и отметки, на которых она находится.
  3. Изготовитель, который занимается поставкой бетона.
  4. Маркировка с номером документации, подтверждающей качество бетона по ГОСТ 7473. Здесь важно полностью прописывать обозначение. К примеру, если по проекту нужно применить смесь B20F100W6, то в журнале нужно указать это наименование целиком.
  5. Объем бетонной смеси, используемой для бетонирования конкретной конструкции, в м3.
  6. Температура наружного воздуха, в °C. Очень важно не забывать ее указывать.
  7. В каком режиме предполагается твердение бетона. Здесь могут быть прописаны три режима: при естественной температуре, в автоклавах и с тепловой обработкой без повышенного давления.

# # Что записывать в столбцы 8-13 журнала бетонных работ

  1. Проектный нормируемый класс прочности бетонной смеси (Bнорм).
  2. Фактический класс прочности бетона в проектном возрасте в контролируемой партии (Bф). Указывается по результатам контроля, проводимого по ГОСТ 18105.
  3. Нормируемая прочность бетонной смеси в промежуточном возрасте. Ее определяют при нагружении или распалубке (% Bнорм).
  4. Фактическая прочность в контролируемой партии по результатам неразрушающего контроля.

Столбцы 8-9 и 10-11 при заполнении журнала бетонных работ соединяют друг с другом, поскольку в 8-9 указывают проектный класс прочности, а в 10-11 – прочность бетона в промежуточном возрасте. По тому же принципу объединяют 12 и 13 столбцы. В них отражают среднюю прочность взятых для контроля бетонных образцов (МПа):

  • В промежуточном возрасте. Как правило, он составляет 7 дней после бетонирования.
  • В проектном возрасте. Это 28 дней с момента производства работ.

Журнал ведется по работам, указанным в составе проекта производства работ на бетонирование. Состав работ в нем всегда соответствует рабочему проекту, который утвержден в производство работ.
