(Приложение Щ СП 45.13330.2017)
Ссылка: Приложение Щ к СП 45.13330.2017
Актуальность: Действующая форма исполнительной документации
Назначение: Приемка траншеи стены в грунте после выемки грунта и подготовки дна при устройстве баретты
# # Оформление акта приемки траншеи стены в грунте

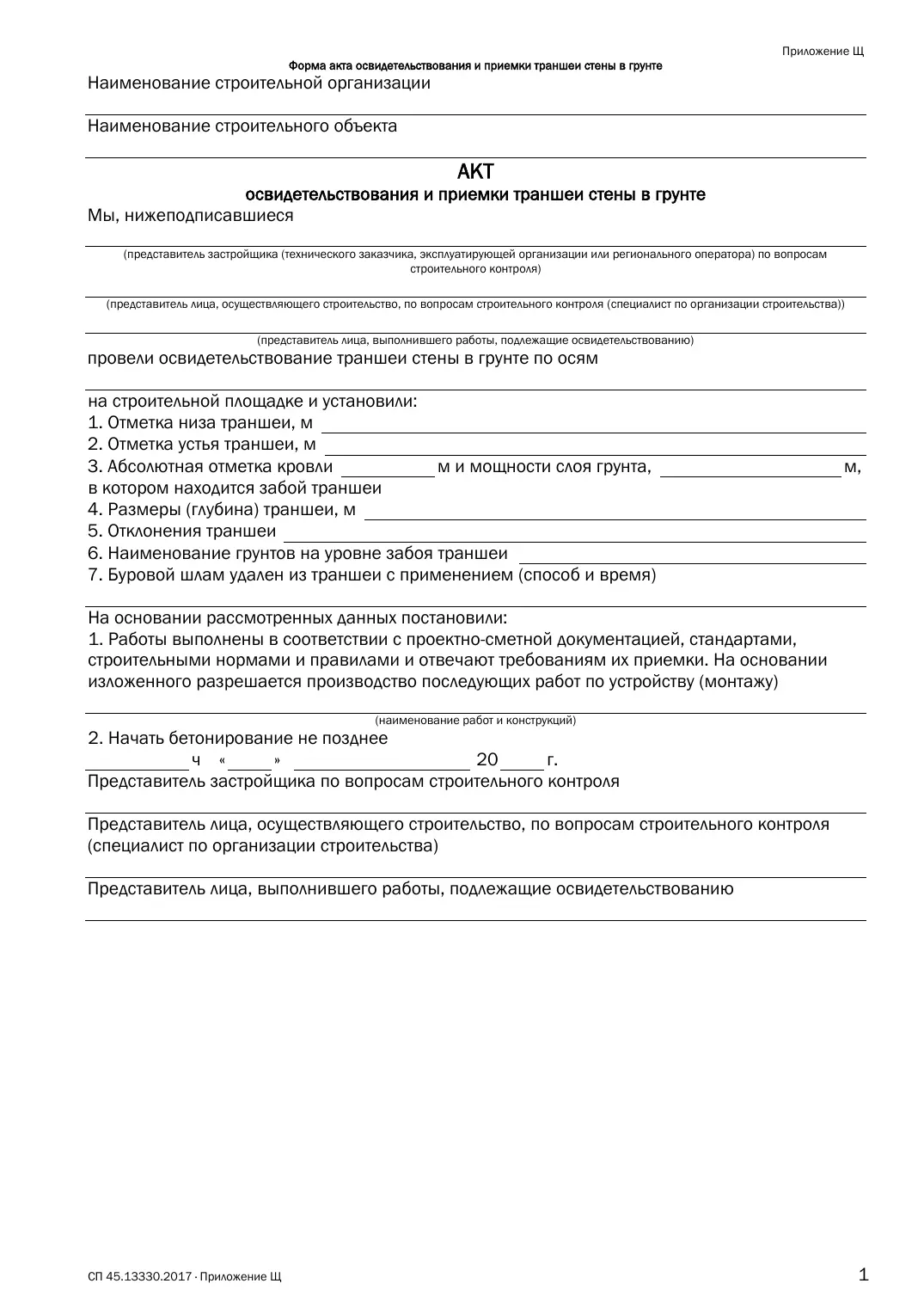

Акт освидетельствования и приемки траншеи стены в грунте — приемка траншеи после выемки грунта и зачистки от раствора под баретту. Форма акта есть у нас на сайте в форматах word и excel оформленная согласно СП 45.13330.2017. В верху акта указывается организация-Подрядчик и наименование объекта.
Нумерация захватки ставится согласно исполнительной схемы устройства баретт. Освидетельствование траншеи выполняется представителями:
- ответственного лица Подрядчика, выполнившего работы;
- Строительного контроля Подрядчика;
- Строительного контроля, назначенного приказом Заказчика.
# # Заполнения акта освидетельствования траншеи
Датой акта считается дата освидетельствования траншеи стена в грунте. Данные, необходимые для заполнения:
- отметка дна траншеи после разработки землеройной машины;
- отметка устья траншеи;
- данные по кровле (абсолютная отметка в метрах) и мощности снимаемого грунта забоя траншеи;
- глубина траншеи;
- отклонения траншеи от проектных данных;
- грунты на уровне забоя траншеи;
- способ и время удаления шлама из траншеи.
На основании оформления данного акта освидетельствования и приемки траншеи стены в грунте дается разрешение на устройство баретты с указанием времени и даты начала укладки бетонной смеси. Так же параллельно необходимо оформление акта ОСР и исполнительной схемы на траншею.
# # Баретта. Устройство стены в грунте
Бареттой называют несущий элемент ж/б фундамента глубокого заложения при устройстве его способом стена в грунте. Устройство таких стен выполняется отдельными захватками. Протяженность такой захватки может быть определена в зависимости от несущей способности грунта, глубины траншеи. Этот расчет выполняется в составе проекта производства работ на земляные работы на объект.
По другому баретту можно назвать набивным фундаментом, т.к. он похож на буронабивной фундамент и отличается лишь формой и технологией его устройства. Такой вид фундамента выполняется под высотные здания, ведь несущая способность воспринимается максимально вдоль их вытянутой стороны. Могут выполняться как одиночными, так и спаренными.
Согласно п. 14.3.1 СП 45.13330.2017 объем бетонирования в одной такой захватке не должен превышать 100-120 куб.м. бетонной смеси. Во избежание разрушения стены в грунте при бетонировании в захватку более 3 — 3,5 м необходимо выполнять заливку одновременно с двух точек (применение двух бетононасосов). В зависимости от глубины баретты для разграничения секций между захватками при укладке бетона устраивают ограничители. При глубине более 20 м рекомендуется выполнять неизвлекаемыми, выполненными из железобетона или металла с приваренными к нему арматурными прутами (выпусками) для связки захваток между собой.
