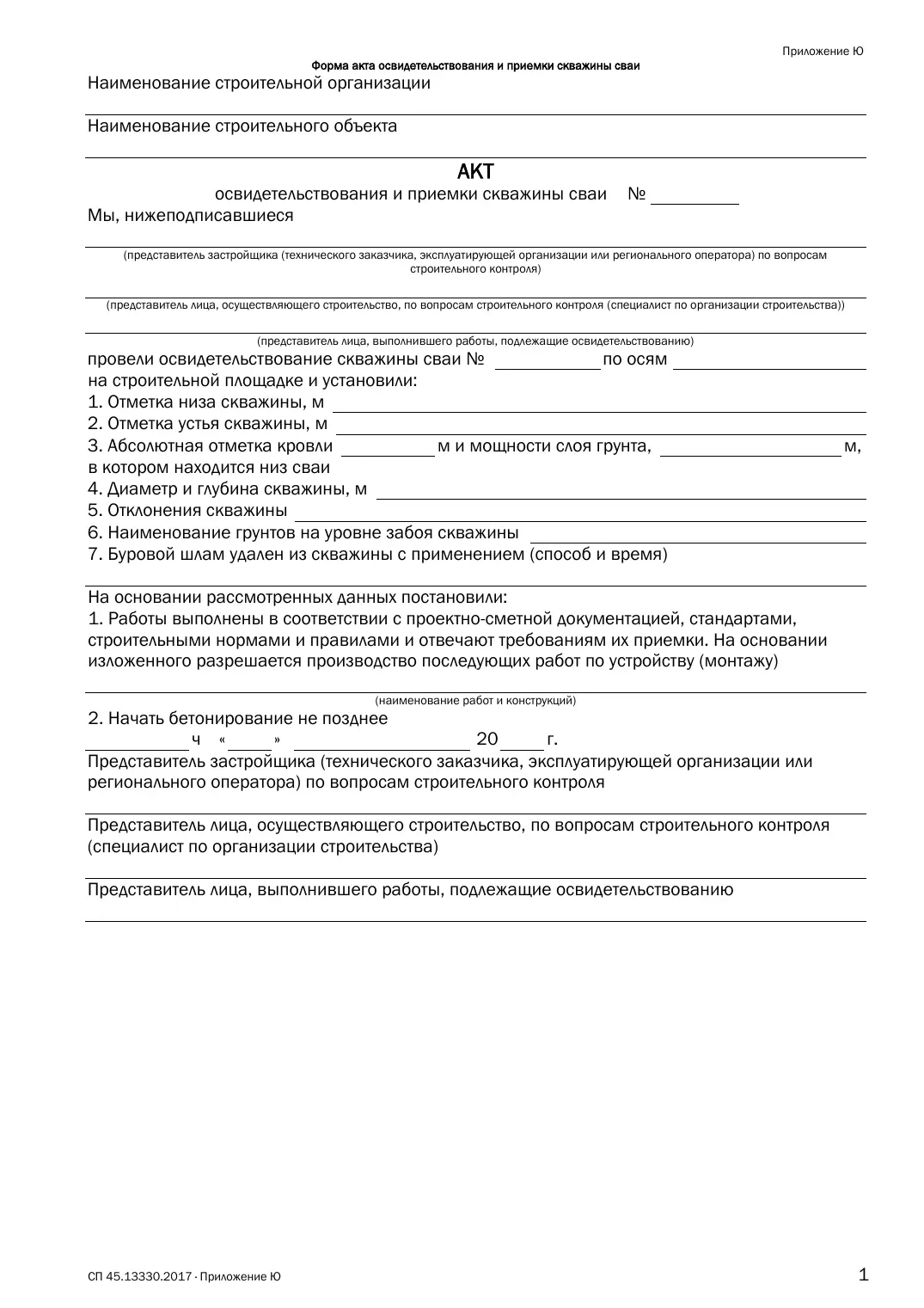

Акт освидетельствования и приемки скважины сваи (Приложение Ю СП 45.13330.2017)

Автор - Нурисламов Артур (руководитель проектов)

Акт освидетельствования и приемки скважины сваи Ю СП45.13330.2017 Подробнее...
Наименование документа: Акт освидетельствования и приемки скважины сваи
(Приложение Ю СП 45.13330.2017)
Перечень исполнительной документации
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ EXCEL (XLSX)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

Акт освидетельствования и приемки скважины сваи Ю СП45.13330.2017



Ссылка: Приложение Ю к СП 45.13330.2017

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка скважины сваи после пробуривания и удаления бурового шлама из нее.

Оформление акта приемки скважины сваи

Акт освидетельствования и приемки скважины сваи оформляется после предварительного пробуривания до устройства самой сваи. Бурение сваи выполняется как лидерное для погружных свай, так и бурение под саму сваю, т.е. устраиваемую в грунте методом бетонирования. Скважины могут быть различного типа:

  • лидерные (для погружения свай ударным или вибрационным методами);
  • под буронабивные сваи — выполняется заливка скважины бетоном.
к оглавлению ↑

Основные разделы акта

В шапке акта устройства и приемки скважины необходимо заполнить наименования строительной организации и название объекта, на котором проводятся работы. Далее необходимо указать № сваи по плану геодезической исполнительной схемы. Ниже нужно указать ФИО, должности лиц, участвующих в приемке скважины сваи.

Основные данные, которые необходимо заполнить после контроля скважины:

  • отметку низа скважины сваи;
  • отметку устья скважины;
  • абсолютную отметку кровли, мощности слоя грунта, на которой находится низ сваи;
  • диаметр и глубина скважины;
  • отклонения скважины от рабочего проекта (положение скважины по осям, отклонение по глубине);
  • наименование грунтов забоя скважины (глина, суглинок, песок и т.д.);
  • Способ и время удаления шлама со скважины

Далее необходимо прописать работы, на которые выдается разрешение и указать дату и время начала бетонирования скважины. В конце ставятся подписи лиц, принимающих скважину. Дополнительно на скважину оформление акта освидетельствования скрытых работ не требуется.

На схемах показываются в плане нумерация свай и их отклонения в соответствии с ГОСТ Р 51872-2019. Отклонения показываются стрелками вверх, вниз, влево, вправо в мм. Образец исполнительной схемы на свайное поле можно посмотреть по ссылке.

к оглавлению ↑

Устройство и приемка скважины сваи

Перед началом выполнения работ по бурению скважины необходимо убедиться в правильности разбивки осей согласно рабочего проекта. Так же следует проверить отметки уровня планировки грунта площадки во избежание недобуривания или же наоборот перебуривания скважины. Бурение скважины в зависимости от технологии заложенной в проекте организации строительства и/или в проекте производства работ на устройство свай может быть выполнена с применением:

  • грейфера;
  • ударных агрегатов;
  • ямобуров и др.
