Исполнительная схема к актам скрытых работ: оформление, образец, требования

Исполнительная геодезическая схема (исполнительный чертеж) — это отчетный документ на построенную подземную коммуникацию, части зданий и сооружений, выполненный в электронном виде или бумажном носителе путем нанесения фактического расположения на плане и в разрезах с указанием отклонений от выданных проектных решений. Схема составляется после выполнения исполнительной съемки, выполненной геодезистом или другим инженерно-техническим работником, ответственным за выполнение строительно-монтажных работ в присутствии инженера службы контроля качества, а так же, при необходимости, заказчика объекта. Итоговый подготовленный и подписанный чертеж является подтверждением качества и количества выполненных работ в составе с актами на геодезическую разбивочную основу, разбивку осей и актом на скрытые работы.

В состав исполнительной документации включают:

• схемы подготовки геодезической разбивочной основы, разбивки осей;
• исполнительные схемы на выполненные работы (съемки на подготовку площадок, котлованов; монтаж строительных конструкций; залитые железобетонные элементы, скрытые работы по устроству слоев оснований, отделки, утепления, пирогов кровли и др.);
• исполнительные чертежи в плане и разрезе по прокладке инженерных сетей: водопровод, канализация, газопровод и др.

Как составить исполнительную схему

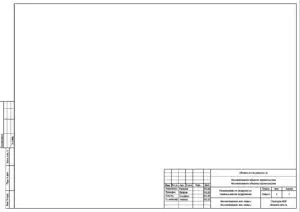

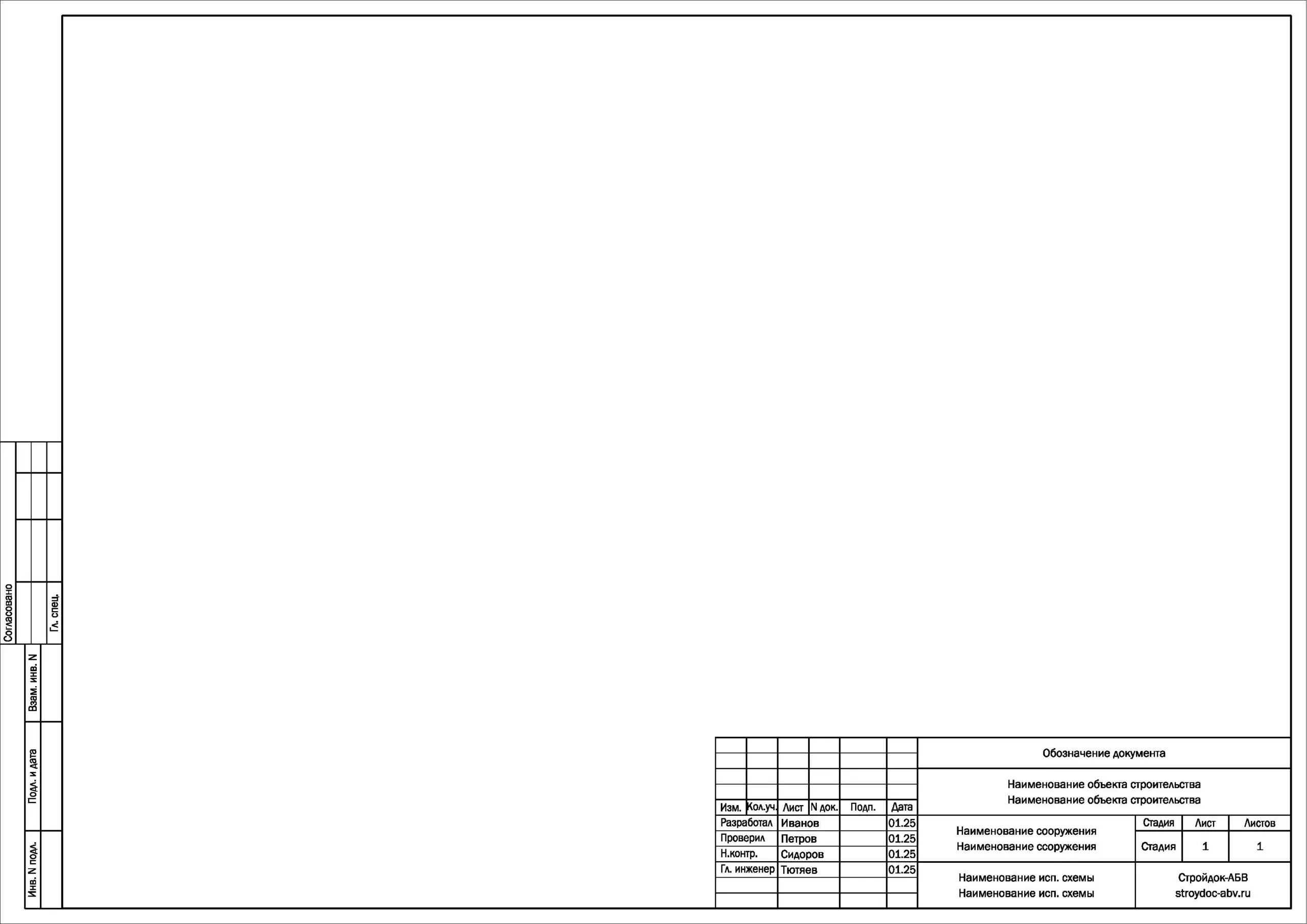

Чтобы составить исполнительную схему нужно обладать навыками AutoCAD, а так же изучить требования ГОСТ Р 51872-2024. Штамп в рамке чертежа должен быть по форме 5 ГОСТ Р 21.101-2020. Так же необходимо знать требования к качеству выполняемых работ (предельные отклонения и допуски при замерах) на освидетельствуемые работы.

Вся составляемая документация ложится на плечи специалиста, выполняющего строительно-монтажные работы, кроме геодезической разбивочной основы, которая передается Заказчиком Подрядчику. На выполняемых чертежах указываются проектные данные и фактические замеры с указанием допусков. ГОСТ разрешает оформление в бумажном виде и в электронном виде, но с подписанием усиленной квалифицированной электронной подписью.

Масштабы должны быть:

• для планов 1:500 или 1:1000, допускается 1:2000;
• для фрагментов плана 1:200;
• узлы 1:20, допускается 1:10.

Эксперт статьи Опыт с 2015 года

Ганиев Айдар Артурович Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г. Подробнее об эксперте

Уклоны указываются в промиле с направлением, а крутизну откосов траншей и котлованов в соотношении высоты к горизонтальному положению откоса.

Образцы составления исполнительных схем

• на разбивку основных осей здания/сооружения;
• на разработку котлована. Картограмма;
• на план земляных масс. Таблица перемещения объемов земляных масс;
• свайного поля;
• на фундаменты под оборудование;
• на ленточные фундаменты;
• на фундаменты стаканного типа;
• на подкрановые пути;
• замеров лифтовой железобетонной шахты;
• на наружные стеновые панели этажа жилого дома;
• на внутренние стеновые панели этажа жилого дома (плановое положение);
• на высотное положение этажа жилого дома;
• на лестнично-лифтовой узел этажа жилого дома;
• план водостока с охранными зонами;
• телефонной канализации в плане;
• телефонной канализации в профиле.
