Образец исполнительной схемы на разбивку основных осей

Образец исполнительной схемы на разбивку основных осей

Автор: Нурисламов Артур (руководитель проектов)

Исполнительная схема разбивки основных осей здания сооружения Подробнее...
Наименование документа: Образец исполнительной схемы на разбивку основных осей здания/сооружения
В формате .dwg (AutoCAD) во вложении по ссылке "Образец заполнения"
СКАЧАТЬ PDF
ОБРАЗЕЦ ЗАПОЛНЕНИЯ
ПОЯСНЕНИЯ

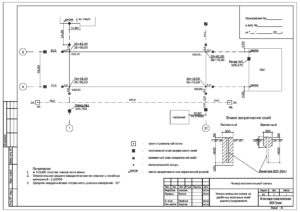

Исполнительная схема разбивки основных осей здания сооружения



В образце исполнительной схемы разбивки осей показаны:

  • примеры устанавливаемых знаков (временных и постоянных);
  • существующие здания и места расположения временных рисок;
  • привязки к ним от осей до створов;
  • расстояния между осями;
  • места расположения существующих реперов с указанием их отметок;
  • пункты строительной сетки;
  • временные и постоянные (на удалении от временных на расстоянии 5 м) знаки закрепления осей;
  • отметки поверхности земли.

Относительная средняя квадратическая погрешность линейных измерений -1:10000. Средняя квадратическая погрешность угловых измерений -10″.



2 комментария на «“Образец исполнительной схемы на разбивку основных осей”»

  1. Сергей:

    Добрый день!
    Подскажите пожалуйста как заполняется штамп. Кто где расписывается? Прораб, технадзор и заказчик?
