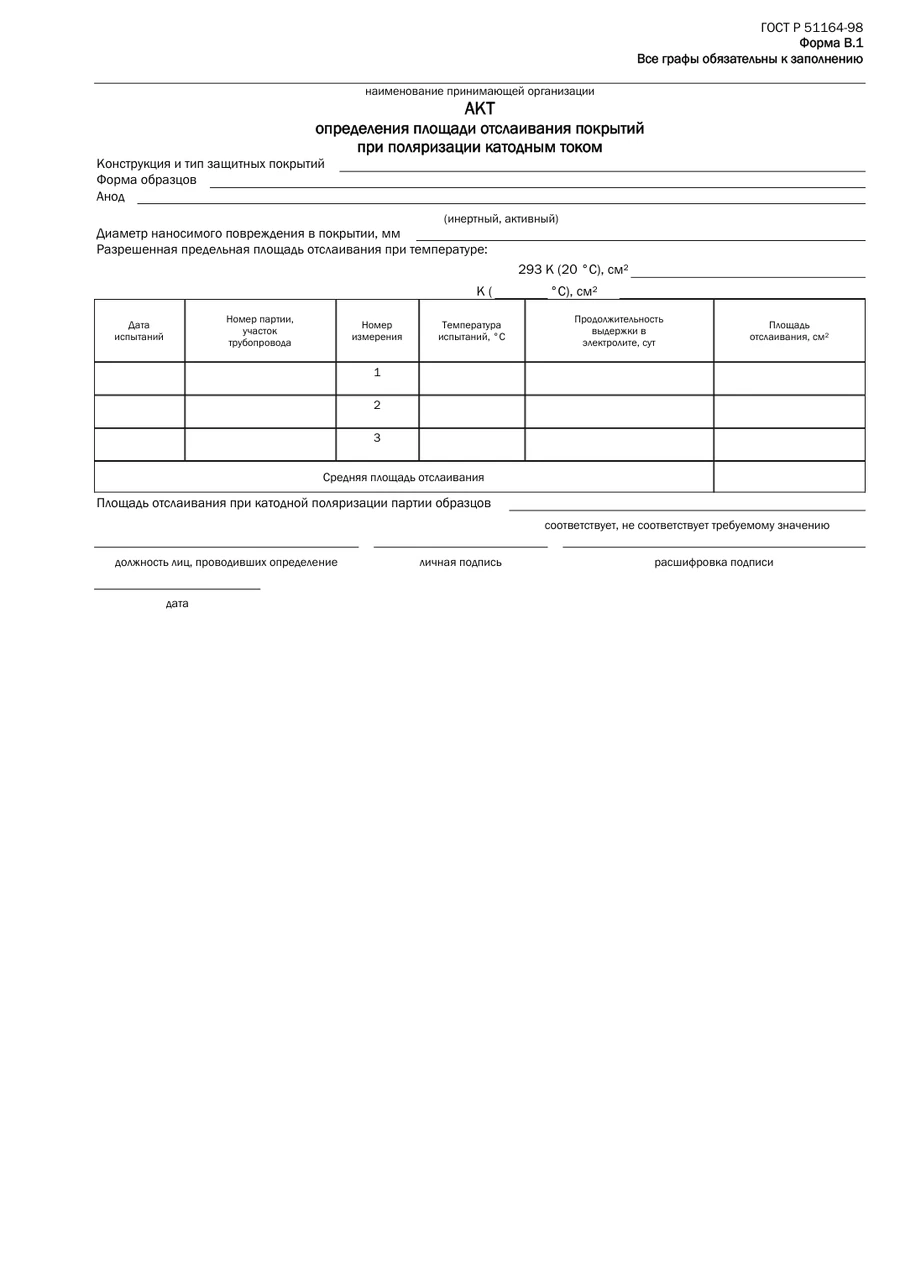

Акт определения площади отслаивания покрытий при поляризации катодным током — редактируемый документ формы В.1 ГОСТ Р 51164-98. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Печатный текст, порядок реквизитов, названия граф, единицы измерения и состав подписей сверены с указанным нормативным источником. Поля собраны нативными элементами Word; их можно заполнять без разрушения линий и сетки.

Форма В.1 входит в приложение В ГОСТ Р 51164-98 и предназначена для оформления результатов испытания защитного покрытия при катодной поляризации. В стандартном образце прямо указано, что все графы обязательны к заполнению.

Для чего нужен документ

Испытание оценивает устойчивость покрытия к отслаиванию вокруг искусственного повреждения под действием катодного тока. Акт фиксирует конструкцию покрытия, вид образца и анода, диаметр повреждения, режим выдержки и площадь отслаивания по каждому измерению.

Для покрытий нормального типа при 293 К (20 °С) таблица 3 устанавливает площадь отслаивания не более 10 см². В заполненном примере три результата по 6,0 см² дают среднее 6,0 см² и положительное заключение.

Что предусмотрено в бланке

  1. Принимающая организация. указывают полное наименование без сокращения роли
  2. Покрытие. описывают конструкцию и тип защитного покрытия
  3. Образцы и анод. фиксируют форму образцов и выбранный инертный или активный анод
  4. Повреждение. указывают диаметр нанесённого дефекта в миллиметрах
  5. Предельная площадь. переносят применимый норматив для температуры испытания
  6. Режим. в таблице записывают температуру и продолжительность выдержки в электролите
  7. Результаты. вносят три измерения, среднюю площадь и итоговое соответствие

Как заполнять

  1. Идентифицировать партию. записать номер партии либо контролируемый участок трубопровода
  2. Описать образцы. проверить форму, покрытие и отсутствие недопустимых дефектов
  3. Зафиксировать повреждение. измерить диаметр искусственного дефекта до испытания
  4. Указать условия. перенести температуру и продолжительность выдержки из журнала лаборатории
  5. Внести измерения. записать площадь отслаивания отдельно по каждому из трёх измерений
  6. Рассчитать среднее. проверить арифметику и единицу см²
  7. Сделать вывод. сравнить среднее с предельным значением для применимого типа покрытия
  8. Подписать. указать должность, подпись, расшифровку и дату испытания

Кто оформляет и подписывает

Акт подписывают лица, проводившие определение. Форма предусматривает отдельные поля должности, личной подписи, расшифровки подписи и даты; сведения должны совпадать с лабораторным журналом и областью полномочий исполнителя.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Результаты сверяют с паспортом покрытия, номером партии, программой испытаний, журналом подготовки образцов, сведениями об электролите и температуре, протоколами измерений и применимыми нормами таблиц 2 или 3 ГОСТ Р 51164-98.

Типичные ошибки

  • выбран бланк с похожим названием из другого нормативного документа;
  • номер формы и нормативный источник не указаны в реестре исполнительной документации;
  • наименования объекта, проекта, трубопровода, партии или участка расходятся со смежными документами;
  • длинные значения внесены поверх пояснений либо линии заменены вручную набранными подчёркиваниями;
  • единицы измерения или знак степени потеряны при переносе результатов;
  • должность, Ф.И.О. и подпись внесены без проверки полномочий подписанта;
  • предельное значение выбрано для другого типа покрытия или температуры;
  • средняя площадь не совпадает с тремя исходными измерениями;

Проверка перед включением в комплект

  • точное название, номер формы и нормативный документ сохранены;
  • идентификаторы объекта, проекта, партии и участка прослеживаются по первичным документам;
  • перед полем года оставлен напечатанный префикс 20 там, где он предусмотрен образцом;
  • каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
  • числовые значения перенесены вместе с единицами измерения и подтверждаются журналом или протоколом;
  • после заполнения DOCX проверен на переносы, обрезку и выход текста за границы полей;
  • диаметр дефекта и режим испытаний подтверждены первичной записью;
  • заключение соответствует числовому результату и установленному пределу;

Поправка к ГОСТ Р 51164-98, действующая с 23 декабря 2025 года, форму В.1 не изменила. Бланк воспроизводит нормативные заголовки, шесть граф таблицы и итоговую строку.
