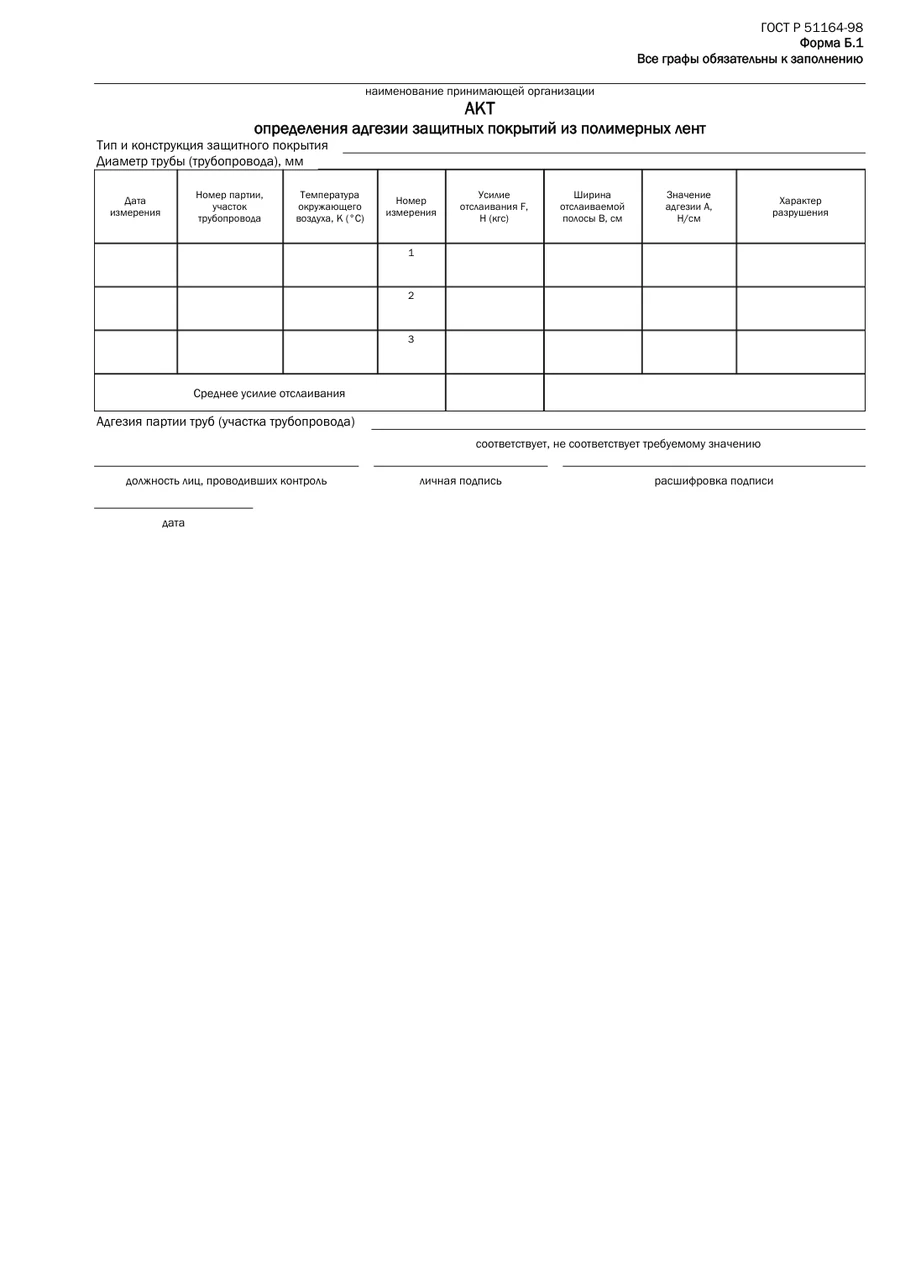

Акт определения адгезии защитных покрытий из полимерных лент — редактируемая форма Б.1 приложения Б ГОСТ Р 51164-98. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Печатный текст, порядок реквизитов, названия граф, единицы измерения и состав подписей сверены с нормативным образцом. Поля собраны нативными таблицами Word, поэтому сведения можно менять без разрушения линий и сетки.
Форма Б.1 применяется для оформления контроля адгезии защитных покрытий из полимерных лент. Она содержит три обязательных измерения, исходные условия, усилие отслаивания, ширину полосы, рассчитанное значение адгезии и характер разрушения. ГОСТ Р 51164-98 продолжает действовать; поправка 2025 года не меняет эту форму.
Для чего нужна форма
Акт фиксирует измерения, по которым оценивают сцепление ленточного защитного покрытия с трубой. Отдельная запись усилия и ширины отслаиваемой полосы позволяет проверить расчёт значения адгезии, а характер разрушения помогает оценить причину полученного результата.
Три строки измерений и строка среднего усилия дают проверяемую основу для общего вывода по партии труб или участку трубопровода. Наименование принимающей организации связывает акт с участниками контроля.
Что предусмотрено в бланке
- Организация. указывают принимающую организацию
- Покрытие. вносят тип и конструкцию полимерного покрытия
- Диаметр. записывают диаметр трубы или трубопровода в миллиметрах
- Условия. для измерения указывают дату, партию, участок и температуру воздуха
- Усилие. вносят усилие отслаивания F в Н и кгс
- Полоса. указывают ширину B в сантиметрах
- Адгезия. записывают значение A в Н/см и характер разрушения
- Итог. рассчитывают среднее усилие и дают вывод по партии или участку
Как заполнять
- Подготовить образец. выбрать точки и полосу покрытия по методике приложения Б
- Записать условия. указать дату, температуру, партию и положение участка
- Измерить усилие. внести фактическое значение для каждого из трёх измерений
- Проверить ширину. записать фактическую ширину отслаиваемой полосы
- Рассчитать адгезию. не округлять исходные значения раньше установленной точности
- Определить разрушение. указать адгезионный, когезионный или смешанный характер
- Сформировать итог. сопоставить среднее значение с требованием и подписать акт
Кто оформляет и подписывает
Акт подписывают лица, непосредственно проводившие контроль. Поля должности, личной подписи, расшифровки и даты сохранены раздельно. Подписант должен быть указан в журнале лаборатории или другом документе, подтверждающем выполнение измерений.
Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…
С какими документами сверять
Форму сверяют с паспортом и технологией нанесения покрытия, журналом изоляционных работ, актом входного контроля материалов, документами на измерительное устройство и схемой участка трубопровода.
Типичные ошибки
- использован бланк с похожим названием из другого нормативного документа;
- номер формы и нормативный источник не указаны в реестре исполнительной документации;
- наименования объекта, проекта, трубопровода, системы или участка не совпадают со смежными документами;
- длинные значения внесены поверх пояснений либо линии заменены вручную набранными подчёркиваниями;
- дата акта не согласуется с фактической последовательностью монтажа, контроля, наладки и приемки;
- должность, Ф.И.О. и подпись внесены без проверки полномочий подписанта;
- усилие отслаивания указано без ширины полосы;
- характер разрушения не определён или подменён общим словом «норма»;
Проверка перед включением в комплект
- точное название, номер формы и нормативный документ сохранены;
- идентификаторы объекта, проекта, партии, участка, системы и оборудования прослеживаются по первичным документам;
- перед полем года оставлен напечатанный префикс 20 там, где он предусмотрен образцом;
- каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
- числовые значения перенесены вместе с единицами измерения и подтверждаются журналом или протоколом контроля;
- после заполнения DOCX проверен на переносы, обрезку и выход текста за границы полей;
- для всех трёх измерений заполнены исходные и расчётные величины;
- среднее усилие и общий вывод не противоречат строкам таблицы;
В DOCX сохранены восемь нормативных граф и три строки измерений. Единицы измерения находятся в заголовках, а итоговые поля и подписи остаются редактируемыми без ручных подчёркиваний.
