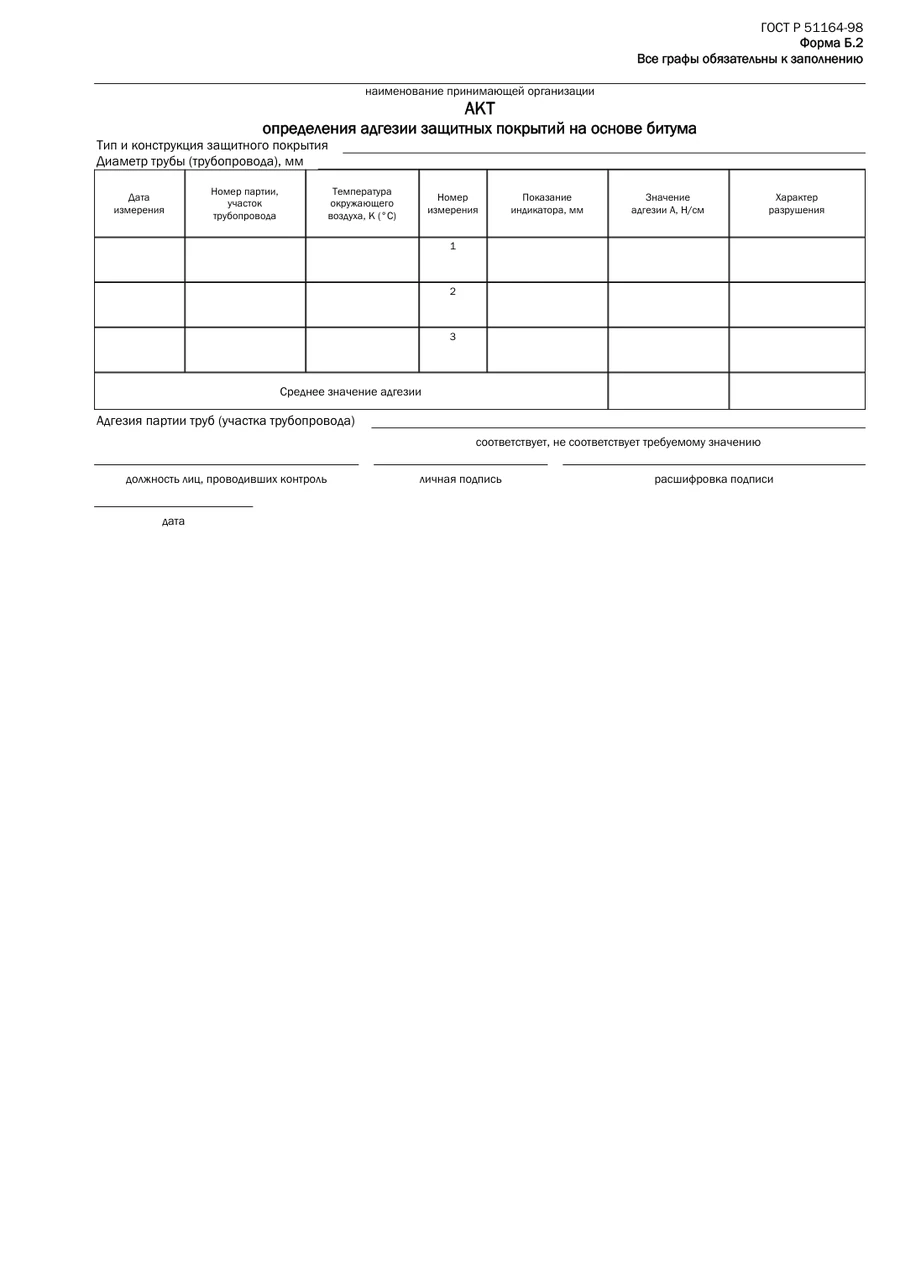

Акт определения адгезии защитных покрытий на основе битума — редактируемая форма Б.2 приложения Б ГОСТ Р 51164-98. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Печатный текст, порядок реквизитов, названия граф, единицы измерения и состав подписей сверены с нормативным образцом. Поля собраны нативными таблицами Word, поэтому сведения можно менять без разрушения линий и сетки.

Форма Б.2 предназначена для контроля адгезии защитных покрытий на основе битума. В отличие от формы Б.1, здесь фиксируют показание индикатора, рассчитанное значение адгезии и характер разрушения. Три измерения образуют среднее значение, после чего даётся общий вывод по партии труб или участку трубопровода.

Для чего нужна форма

Акт обеспечивает прослеживаемость испытаний битумного покрытия: от типа конструкции и диаметра трубы до конкретной партии, температуры, показаний прибора и результата. Благодаря этому итоговый вывод можно проверить по исходным данным.

Форма используется вместе с методикой приложения Б ГОСТ Р 51164-98. Росстандарт указывает стандарт как действующий; поправка 2025 года касается другого пункта приложения А и не меняет графы формы Б.2.

Что предусмотрено в бланке

  1. Организация. указывают принимающую организацию
  2. Покрытие. приводят тип и конструкцию покрытия на основе битума
  3. Диаметр. вносят диаметр трубы или трубопровода в миллиметрах
  4. Условия. записывают дату, партию, участок и температуру окружающего воздуха
  5. Измерение. для каждой строки сохраняют нормативный номер от 1 до 3
  6. Индикатор. вносят показание прибора в миллиметрах
  7. Адгезия. записывают значение A в Н/см и характер разрушения
  8. Среднее и вывод. рассчитывают среднее значение и оценивают соответствие

Как заполнять

  1. Проверить образец. подготовить участок покрытия по методике и идентифицировать партию
  2. Указать условия. записать дату и температуру до начала измерений
  3. Снять показания. зафиксировать максимальное показание индикатора в каждой точке
  4. Рассчитать значение. перевести показание в значение адгезии по характеристике прибора
  5. Определить разрушение. указать фактический характер после каждого измерения
  6. Вычислить среднее. использовать все три результата с требуемой точностью
  7. Дать заключение. сопоставить среднее с нормой и оформить подписи

Кто оформляет и подписывает

Документ подписывают лица, проводившие измерения. Для них предусмотрены самостоятельные поля должности, личной подписи и расшифровки, а дата вынесена в отдельную строку. Эти данные сверяют с журналом лаборатории и документами о допуске специалиста.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Акт сопоставляют с паспортом битумного покрытия, технологическим регламентом нанесения, журналом изоляционных работ, актами входного контроля материалов, документами на прибор и схемой проверенного участка.

Типичные ошибки

  • использован бланк с похожим названием из другого нормативного документа;
  • номер формы и нормативный источник не указаны в реестре исполнительной документации;
  • наименования объекта, проекта, трубопровода, системы или участка не совпадают со смежными документами;
  • длинные значения внесены поверх пояснений либо линии заменены вручную набранными подчёркиваниями;
  • дата акта не согласуется с фактической последовательностью монтажа, контроля, наладки и приемки;
  • должность, Ф.И.О. и подпись внесены без проверки полномочий подписанта;
  • показание индикатора перепутано с рассчитанным значением адгезии;
  • среднее значение рассчитано не по всем трём измерениям;

Проверка перед включением в комплект

  • точное название, номер формы и нормативный документ сохранены;
  • идентификаторы объекта, проекта, партии, участка, системы и оборудования прослеживаются по первичным документам;
  • перед полем года оставлен напечатанный префикс 20 там, где он предусмотрен образцом;
  • каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
  • числовые значения перенесены вместе с единицами измерения и подтверждаются журналом или протоколом контроля;
  • после заполнения DOCX проверен на переносы, обрезку и выход текста за границы полей;
  • показание индикатора и значение адгезии находятся в своих графах;
  • температура, характер разрушения и общий вывод заполнены;

Редактируемая форма сохраняет семь нормативных граф, три измерения и строку среднего значения. Ширины столбцов подобраны так, чтобы заголовки и единицы измерения не обрезались при печати.
