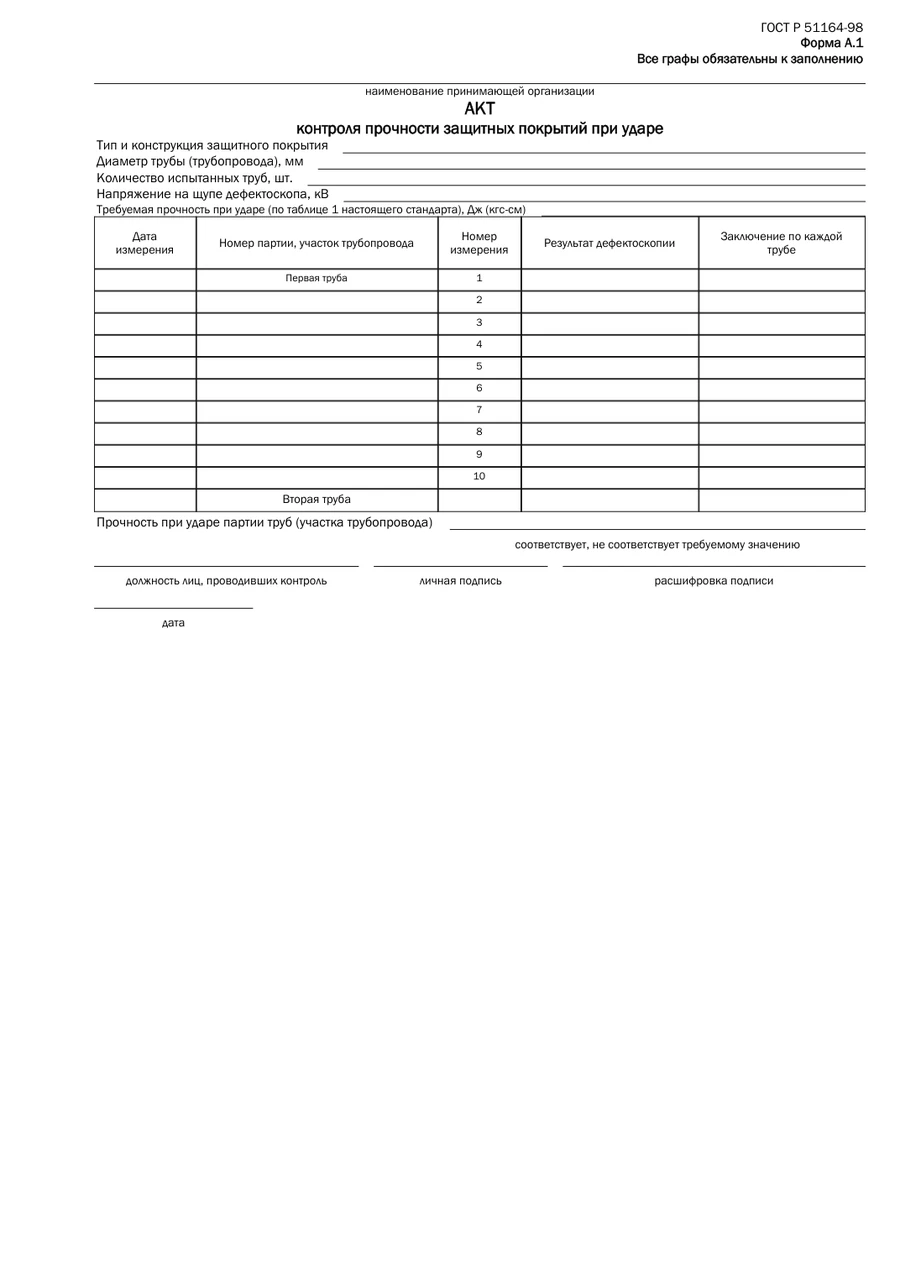

Акт контроля прочности защитных покрытий при ударе — редактируемая форма А.1 приложения А ГОСТ Р 51164-98. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Печатный текст, порядок реквизитов, названия граф, единицы измерения и состав подписей сверены с нормативным образцом. Поля собраны нативными таблицами Word, поэтому сведения можно менять без разрушения линий и сетки.

Форма А.1 предназначена для записи результатов контроля ударной прочности защитного покрытия стальных магистральных трубопроводов. Росстандарт указывает ГОСТ Р 51164-98 как действующий. Поправка, введённая 23 декабря 2025 года, уточняет ссылку в пункте А.3.1 и код ОКС, но не изменяет печатный состав формы А.1.

Для чего нужна форма

Акт подтверждает результаты последовательных ударных испытаний и последующей дефектоскопии покрытия. Для каждой трубы фиксируются дата, партия или участок, номер измерения, результат контроля сплошности и заключение.

Вводные поля связывают результат с типом покрытия, диаметром трубы, количеством испытанных труб, напряжением на щупе дефектоскопа и требуемой прочностью. Итоговая строка даёт вывод по партии труб или участку трубопровода.

Что предусмотрено в бланке

  1. Принимающая организация. указывают полное наименование без нерасшифрованных сокращений
  2. Покрытие. записывают тип и конструкцию по паспорту или технологической документации
  3. Трубопровод. указывают диаметр и количество испытанных труб
  4. Дефектоскоп. фиксируют фактическое напряжение на щупе в киловольтах
  5. Требуемая прочность. переносят значение в Дж и кгс-см
  6. Измерения. нумеруют десять точек и записывают результат дефектоскопии
  7. Заключение. дают вывод по каждой трубе и общий вывод по партии или участку

Как заполнять

  1. Идентифицировать партию. сверить номер партии и положение участка с журналом контроля
  2. Проверить покрытие. уточнить конструкцию и нормативную ударную прочность
  3. Настроить приборы. записать напряжение дефектоскопа и проверить действующие документы на средства контроля
  4. Выполнить измерения. провести контроль в десяти предусмотренных точках
  5. Записать дефектоскопию. не заменять фактические результаты общей отметкой до завершения всех измерений
  6. Сформировать вывод. сначала дать заключение по трубе, затем по партии или участку
  7. Подписать. указать должность, личную подпись, расшифровку и дату

Кто оформляет и подписывает

Результаты удостоверяют лица, проводившие контроль. В конце формы предусмотрены должность, личная подпись, расшифровка подписи и дата. Сведения о специалисте должны совпадать с документами лаборатории и журналом выполнения контроля.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Акт сверяют с паспортом покрытия, журналом изоляционных работ, документами на дефектоскоп и ударное приспособление, схемой участка, актами входного контроля материалов и протоколами лаборатории.

Типичные ошибки

  • использован бланк с похожим названием из другого нормативного документа;
  • номер формы и нормативный источник не указаны в реестре исполнительной документации;
  • наименования объекта, проекта, трубопровода, системы или участка не совпадают со смежными документами;
  • длинные значения внесены поверх пояснений либо линии заменены вручную набранными подчёркиваниями;
  • дата акта не согласуется с фактической последовательностью монтажа, контроля, наладки и приемки;
  • должность, Ф.И.О. и подпись внесены без проверки полномочий подписанта;
  • вместо результата по десяти точкам записан один общий вывод;
  • не указаны напряжение дефектоскопа или требуемая ударная прочность;

Проверка перед включением в комплект

  • точное название, номер формы и нормативный документ сохранены;
  • идентификаторы объекта, проекта, партии, участка, системы и оборудования прослеживаются по первичным документам;
  • перед полем года оставлен напечатанный префикс 20 там, где он предусмотрен образцом;
  • каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
  • числовые значения перенесены вместе с единицами измерения и подтверждаются журналом или протоколом контроля;
  • после заполнения DOCX проверен на переносы, обрезку и выход текста за границы полей;
  • нумерация измерений от 1 до 10 сохранена;
  • итог по партии основан на результатах по каждой испытанной трубе;

Форма выполнена одной редактируемой таблицей Word и сохраняет все обязательные графы. Исправление ГОСТ 2025 года учтено при нормативной проверке и не требует изменения текста самого бланка.
