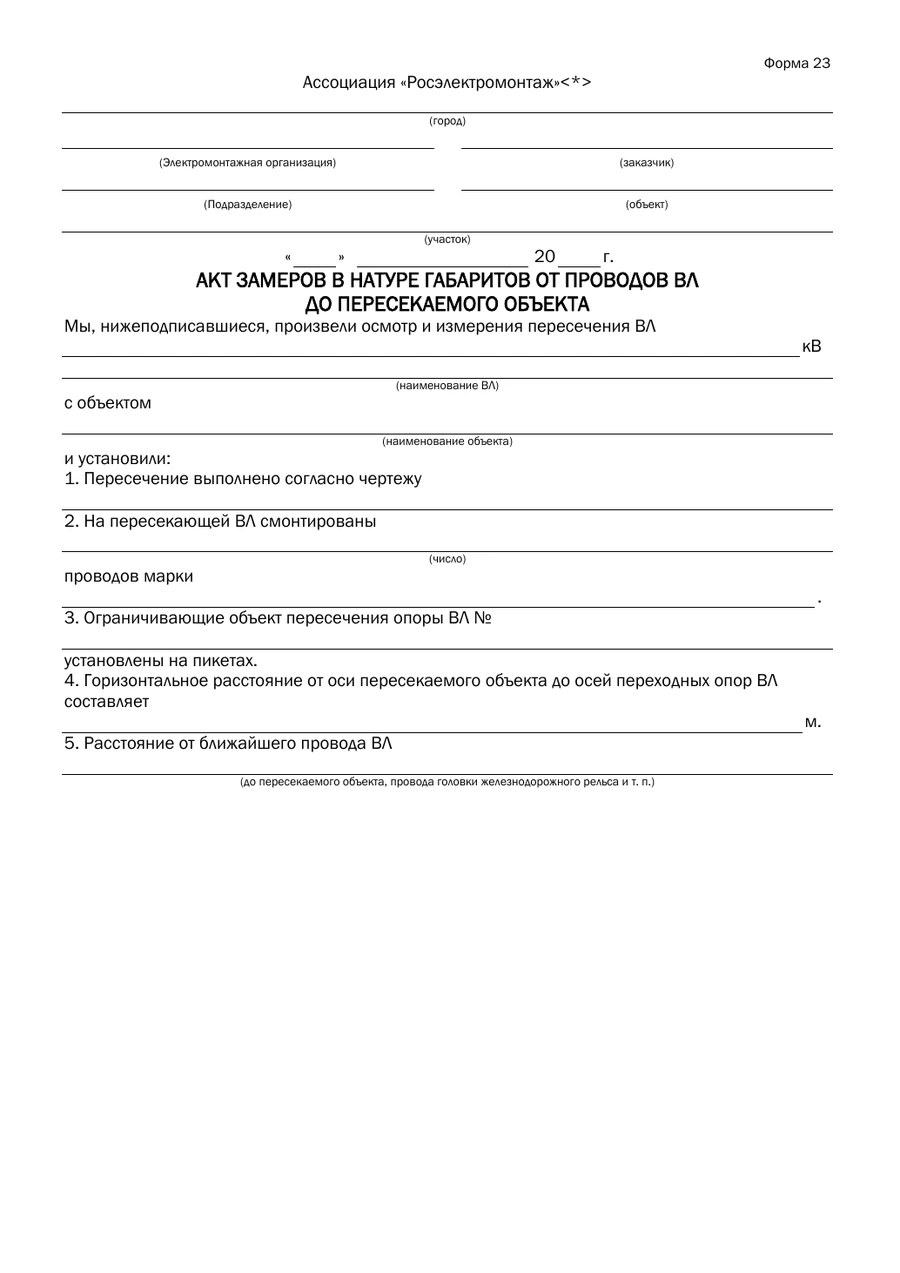

Акт замеров габаритов от проводов ВЛ до пересекаемого объекта — редактируемый бланк формы 23 И 1.13-07. На странице можно скачать проверенные DOCX и PDF, а ниже посмотреть заполненный пример. Текст, порядок разделов, названия граф и состав подписантов сверены с факсимиле нормативного образца. Поля в Word выполнены нативными границами таблиц: их удобно заполнять, расширять и печатать без ручного выравнивания подчёркиваний.

Форма 23 относится к приёмо-сдаточной документации по электромонтажным работам по И 1.13-07. Её применяют для документирования фактических расстояний в месте пересечения ВЛ с дорогой, другой линией, инженерной сетью или иным объектом, если такой акт включён в проектный либо договорный перечень документации.

Для чего нужен документ

Акт подтверждает, что пересечение выполнено по чертежу, а фактические габариты измерены в натуре. В нём связывают конкретную ВЛ, пересекаемый объект, переходные опоры, расстояния и температуру окружающей среды в момент измерений.

Документ нужен для проверки безопасного взаимного положения ВЛ и объекта пересечения. Он дополняет исполнительный чертёж и не заменяет инструментальные материалы, если они предусмотрены программой контроля.

Какие сведения содержит форма

  1. Шапка. город, организации, объект, участок и дата составления
  2. Идентификация пересечения. напряжение и наименование ВЛ, наименование пересекаемого объекта
  3. Чертёж. номер чертежа, по которому выполнено пересечение
  4. Провода и опоры. число и марка проводов, номера ограничивающих переход опор
  5. Фактические расстояния. горизонтальное расстояние до осей опор и расстояние от ближайшего провода
  6. Условия измерения. температура окружающей среды
  7. Подписанты. представители объекта пересечения, заказчика и монтажной организации

Как заполнить бланк

  1. Определить границы акта. один документ оформляют на конкретное пересечение и однозначно называют обе стороны
  2. Сверить чертёж. номер указывают без сокращений, позволяющих спутать лист или редакцию
  3. Внести провода и опоры. число, марку и номера опор сверяют с исполнительной схемой
  4. Записать два вида расстояний. не подменяют горизонтальное расстояние вертикальным габаритом
  5. Указать точку отсчёта. в пункте 5 называют объект, провод либо головку рельса, до которого выполнен замер
  6. Зафиксировать температуру. значение ставят со знаком и единицей °С
  7. Получить три подписи. должности, организации и ФИО должны позволять проверить полномочия

Кто оформляет и подписывает

Акт подписывают представитель объекта пересечения, представитель заказчика и представитель монтажной организации. Для первого указывают также наименование организации. Подписи оформляют после завершения замеров и сверки данных с чертежом.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с другими документами

К акту относят чертёж пересечения, исполнительную схему, результаты геодезических или инструментальных измерений и документы на смонтированные провода. Обозначения ВЛ, объекта и опор должны повторяться одинаково во всех материалах.

Типичные ошибки

  • не назван пересекаемый объект либо его описание слишком общее;
  • номер чертежа относится к другой редакции проекта;
  • перепутаны оси опор и ближайший провод;
  • не указано, до какой поверхности или элемента измерено расстояние;
  • пропущена температура измерения;
  • один из трёх предусмотренных представителей не подписал акт.

Проверка перед включением в комплект

  • все шесть пунктов формы присутствуют;
  • напряжение, марка проводов и номера опор совпадают с исполнительной схемой;
  • расстояния записаны в метрах и не противоречат измерительным материалам;
  • после нормативной фразы «установлены на пикетах.» не добавлено несуществующее поле;
  • три подписи собраны одним блоком и читаемы.

В исходном образце после слов «установлены на пикетах.» отдельного поля заполнения нет. В проверенном бланке эта особенность сохранена; добавлять строку «пикеты» без основания не следует.
