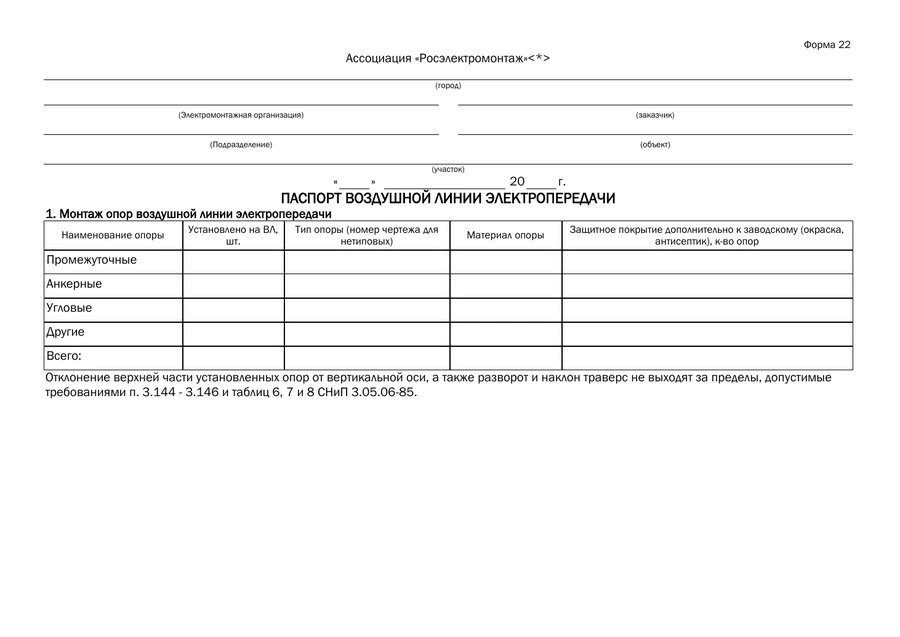

Паспорт воздушной линии электропередачи — редактируемый бланк формы 22 И 1.13-07. На странице можно скачать проверенные DOCX и PDF, а ниже посмотреть заполненный пример. Текст, порядок разделов, названия граф и состав подписантов сверены с факсимиле нормативного образца. Поля в Word выполнены нативными границами таблиц: их удобно заполнять, расширять и печатать без ручного выравнивания подчёркиваний.

Форма 22 включена в Инструкцию И 1.13-07 по оформлению приёмо-сдаточной документации по электромонтажным работам. Её используют как приёмочный документ по смонтированной ВЛ, когда это предусмотрено проектом, договором или перечнем документации. Это назначение следует отличать от эксплуатационного паспорта воздушной линии, состав которого может устанавливаться другими документами.

Для чего нужен документ

Паспорт сводит в одном документе основные характеристики смонтированной воздушной линии: опоры, провода и тросы, соединения, разрядники, разъединители и заземляющие устройства. Комиссия получает краткое подтверждение того, что монтаж выполнен по проекту и предъявлен к приёмке.

Форма не заменяет частные акты, протоколы измерений и документы заводов-изготовителей. Она прямо связывает эти материалы с конкретной ВЛ и указывает, где хранятся протоколы измерения сопротивления заземляющих устройств.

Какие сведения содержит форма

  1. Участники и объект. город, электромонтажная организация, заказчик, подразделение, объект, участок и дата
  2. Монтаж опор. количество и типы промежуточных, анкерных, угловых и других опор, материал и защитное покрытие
  3. Провода и тросы. напряжение ВЛ, марка, сечение, длина провода, марка и протяжённость грозозащитного троса
  4. Соединения. пролёты, тип зажима, способ монтажа, исполнитель и подпись
  5. Аппараты. типы и номера опор для разрядников и разъединителей
  6. Заземление. наименование ВЛ, соответствие проекту, протоколы измерений и заключение

Как заполнить бланк

  1. Заполнить шапку. названия сторон и ВЛ должны совпадать с договором, проектом и другими актами
  2. Подсчитать опоры. итог «Всего» сверяют с исполнительной схемой и ведомостью опор
  3. Перенести данные проводов. марки, сечения и длины берут из проекта, журналов и сертификатов
  4. Заполнить соединения. каждую группу пролётов и исполнителя показывают отдельной строкой
  5. Указать аппараты. типы и номера опор проверяют по рабочим чертежам и актам
  6. Оформить заключение. замечания либо готовность к приёмке формулируют однозначно, затем ставят подпись производителя работ

Кто оформляет и подписывает

Форма предусматривает подпись производителя работ с расшифровкой ФИО. В таблице соединений отдельно указывают фамилию и инициалы исполнителя и его подпись. Если договор или программа приёмки требуют дополнительных подписей, их оформляют в составе комплекта без удаления реквизитов нормативного образца.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с другими документами

К паспорту относят частные акты пересечений, протоколы измерения сопротивления заземляющих устройств, документы на изоляторы и аппараты, исполнительные схемы и документацию заводов-изготовителей. Номера опор и обозначение ВЛ должны совпадать во всём комплекте.

Типичные ошибки

  • форма названа эксплуатационным паспортом, хотя оформляется приёмочный документ;
  • итоговое число опор не равно сумме строк;
  • в таблице соединений отсутствуют пролёты, исполнитель или подпись;
  • не указаны типы аппаратов и номера опор;
  • заключение не связано с предъявленной ВЛ;
  • протоколы заземления перечислены, но отсутствуют в комплекте.

Проверка перед включением в комплект

  • все пять разделов формы сохранены;
  • параметры ВЛ совпадают с проектом и исполнительной схемой;
  • ссылки на частные акты и протоколы можно однозначно сопоставить;
  • подпись исполнителя и производителя работ читаема;
  • дата содержит напечатанный префикс 20 и две вписанные цифры года.

Форма сохранена на трёх альбомных страницах, соответствующих объёму исходного образца. Двухъярусная шапка таблицы соединений воспроизведена полностью: «Исполнитель», «Фамилия, И.О.» и «Подпись».

Другие проверенные бланки собраны в едином перечне форм исполнительной документации. Если требуется определить состав комплекта, проверить взаимосвязь актов, журналов, схем и протоколов либо подготовить документы к сдаче, используйте услугу ведения и сдачи исполнительной документации.
