Приложение В к СП 70.13330.2012
Ссылка: Приложение В к СП 70.13330.2012
Область распространения: применяется при выполнении работ по антикоррозионной защите сварных соединений на строительных объектах и промышленных сооружениях
Назначение: учёт и контроль выполнения антикоррозионной защиты сварных соединений, фиксация параметров нанесения покрытия, результатов контроля и приёмки работ
Что такое журнал антикоррозионной защиты сварных соединений
Журнал антикоррозионной защиты сварных соединений — это специализированный документ для фиксирования всех этапов нанесения и контроля антикоррозионного покрытия на сварные соединения строительных конструкций. Он необходим для системного учета и подтверждения качества защитных мероприятий на объекте.
Когда применяется этот журнал
Форма используется на строительных объектах и производствах, где требуется антикоррозионная защита сварных соединений. Журнал ведется с момента начала работ и до их полного завершения, фиксируя даты, условия и результаты каждого этапа.
Что содержит форма журнала
- Информацию об организации, выполняющей работы, и объекте строительства;
- Данные о проектной документации и проекте производства работ;
- Сведения о предприятии-изготовителе конструкций и заказчике;
- Даты начала и окончания ведения журнала;
- Табличную часть с датой выполнения работ, описанием соединяемых элементов и материалов покрытия;
- Место или номер стыкуемого элемента по чертежу;
- Отметки о сдаче и приемке узлов под антикоррозионную защиту с подписями;
- Характеристики покрытия и способ его нанесения;
- Атмосферные условия во время нанесения (температура, осадки);
- Фамилии и подписи исполнителей и ответственных лиц;
- Результаты осмотра качества и толщину покрытия;
- Замечания по контрольной проверке от различных участников процесса.
Кто заполняет и подписывает журнал
Журнал ведет лицо, ответственное за выполнение работ по антикоррозионной защите сварных соединений — обычно мастер или производитель работ. Подписи ставят также исполнитель, руководитель технического надзора и представители заказчика, подтверждая приемку и качество выполненных работ.
На что обратить внимание при заполнении журнала
- Точно указывайте даты и номера элементов согласно проектной документации;
- Корректно фиксируйте атмосферные условия — это влияет на качество покрытия;
- Внимательно проверяйте толщину и качество нанесенного покрытия;
- Обязательно ставьте подписи ответственных лиц в соответствующих графах;
- Не пропускайте разделы с замечаниями и результатами осмотра — это важно для контроля качества.
Типичные ошибки при заполнении
- Отсутствие или неполные данные об объектах и исполнителях;
- Несоответствие номеров элементов проектной документации;
- Пропуски в графах с атмосферными условиями и методами нанесения;
- Отсутствие подписей ответственных лиц;
- Нефиксирование результатов контроля и замечаний.
Чем полезен образец заполнения журнала
Образец заполнения помогает быстро разобраться, как правильно вести журнал, какие данные и в каком формате вносить. Это снижает риск ошибок и ускоряет процесс оформления документации на объекте.

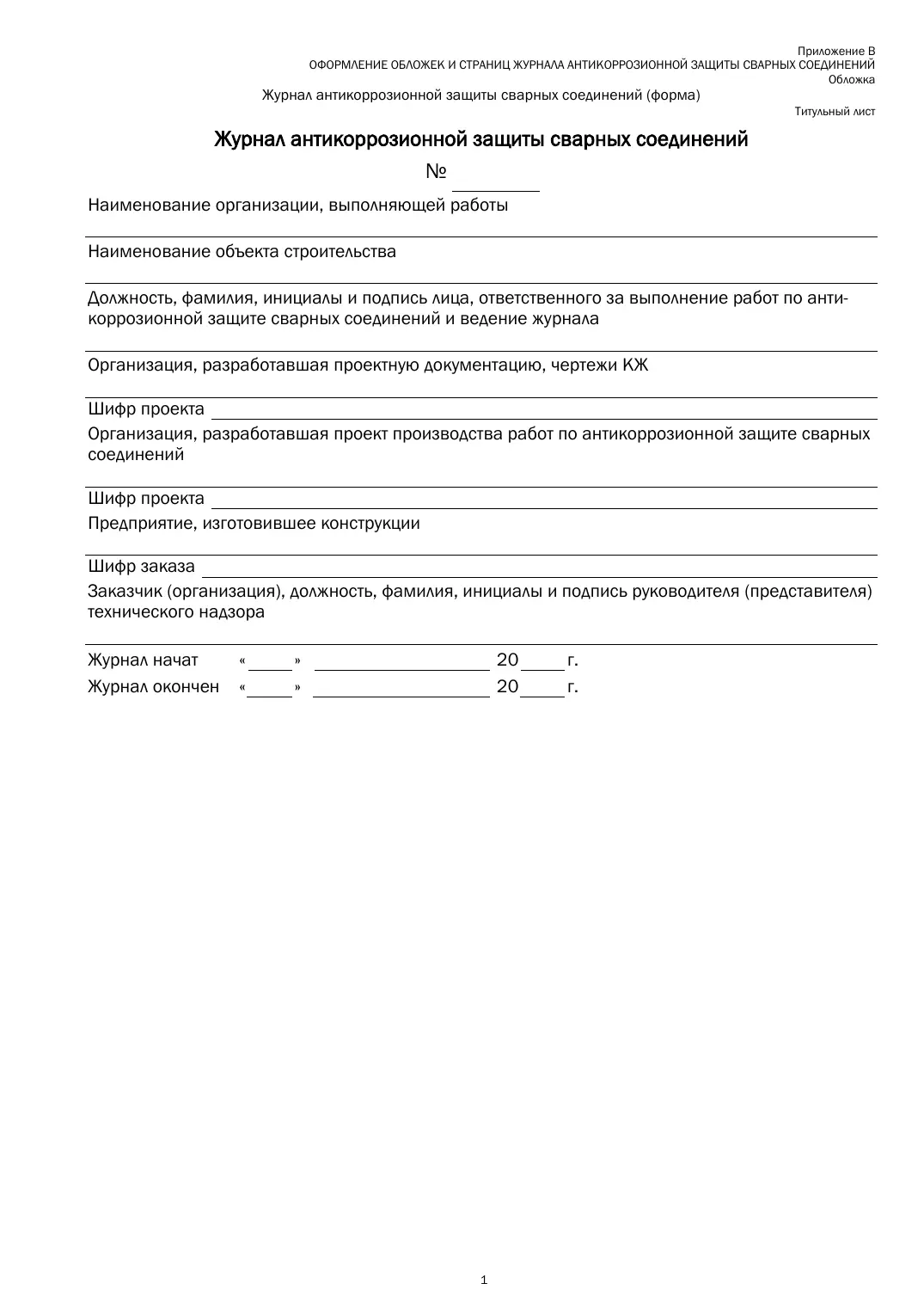

Скачать бланк и образец заполнения журнала антикоррозионной защиты сварных соединений
На этой странице вы можете бесплатно скачать бланк журнала антикоррозионной защиты сварных соединений в формате Word, а также образец заполнения для наглядного примера. Используйте готовую форму для удобного и правильного ведения документации на вашем объекте.
Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…
Как использовать бланк и образец на практике
- Скачайте файл в формате Word для удобного редактирования;
- Заполните реквизиты организации, объекта и проекта;
- Вносите данные по каждому этапу работ в табличную часть;
- Проверяйте правильность и полноту информации;
- Подписывайте журнал ответственными лицами после каждого этапа;
- Храните журнал вместе с исполнительной документацией для отчетности и контроля.
Образец заполнения
(наименование организации, выполняющей работы)
Наименование объекта строительства Жилой комплекс «Северный берег», корпус 3(наименование объекта строительства)
Должность, фамилия, инициалы и подпись лица, ответственного за выполнение работ антикоррозионной защите сварных соединений и ведение журнала Мастер Иванов Сергей Петрович(ответственное лицо)
Организация, разработавшая проектную документацию, чертежи КЖ АО «ПроектСтрой»(организация, разработавшая проектную документацию)
Шифр проекта ПС-2024-089(шифр проекта)
Организация, разработавшая проект производства работ по антикоррозионной защите сварных соединений ООО «Антикор-Проект»(организация, разработавшая проект производства работ)
Шифр проекта ППР-АКЗС-2024-045(шифр проекта производства работ)
Предприятие, изготовившее конструкции ЗАО «МеталлКонструкция»(предприятие-изготовитель)
Шифр заказа ЗАК-789654(шифр заказа)
Заказчик (организация), должность, фамилия, инициалы и подпись руководителя (представителя) технического надзора ООО «СтройИнвест», инженер технического надзора Петров Алексей Викторович(заказчик и представитель технического надзора)
Журнал начат« 10 » апреля 2024 г.
(дата начала журнала)
Журнал окончен« 25 » мая 2024 г.
(дата окончания журнала)
| Дата выполнения работ | Наименование соединяемых элементов и материал антикоррозионного покрытия закладных изделий, нанесенного на заводе | Место или номер (по чертежу или схеме) стыкуемого элемента | Отметка о сдаче и приемке узла под антикоррозионную защиту (должность, подпись) | Материал покрытия сварных соединений и способ его нанесения | Атмосферные условия при производстве антикоррозионной защиты сварных соединений (температура воздуха, осадки) | Фамилия и инициалы исполнителя | Фамилия и инициалы ответственного за ведение работ по антикоррозионной защите (мастера, производителя работ) | Результаты осмотра качества покрытия. Толщина покрытия | Подпись исполнителя | Подписи о приемке антикоррозионной защиты (мастера, производителя работ) | Замечания по контрольной проверке (производителя работ, авторского надзора, технического надзора, заказчика) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10.04.2024 | Сварной шов балки, покрытие ЭП-140, заводское | Узел 5, позиция 12 | Инженер Петров А.В., подпись | Эпоксидная краска, кистевой способ | +15°C, без осадков | Сидоров И.В. | Иванов С.П. | Толщина 250 мкм, дефектов нет | Сидоров И.В. | Иванов С.П. | Отсутствуют |
| 15.04.2024 | Сварной шов колонны, покрытие ПУ-210, заводское | Узел 8, позиция 3 | Производитель работ Смирнов В.Н., подпись | Полиуретановая краска, распыление | +18°C, без осадков | Кузнецова М.А. | Иванов С.П. | Толщина 300 мкм, покрытие однородное | Кузнецова М.А. | Иванов С.П. | Рекомендуется дополнительное нанесение в местах стыков |
| 20.04.2024 | Сварной шов фермы, покрытие Цинк-Грунт, заводское | Узел 12, позиция 7 | Мастер Иванов С.П., подпись | Цинковый грунт, кистевой способ | +20°C, без осадков | Петрова Е.В. | Иванов С.П. | Толщина 180 мкм, покрытие без дефектов | Петрова Е.В. | Иванов С.П. | Отсутствуют |
Часто задаваемые вопросы
Что фиксируется в журнале антикоррозионной защиты сварных соединений?
Журнал содержит данные о выполнении работ по антикоррозионной защите сварных соединений, включая дату, материалы покрытия, атмосферные условия, результаты осмотра и подписи ответственных лиц.
Кто отвечает за ведение журнала антикоррозионной защиты сварных соединений?
Ответственным за ведение журнала является лицо, назначенное мастером или производителем работ, которое контролирует качество и полноту записей.
Какова роль авторского надзора в журнале антикоррозионной защиты?
Авторский надзор осуществляет контроль качества антикоррозионной защиты, вносит замечания и подписывает акт приемки выполненных работ.
