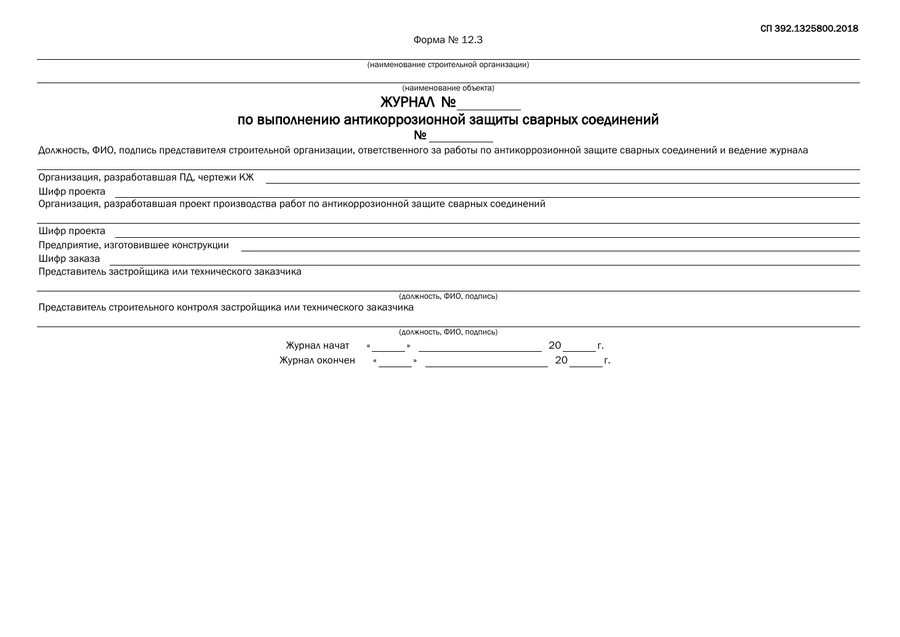

Журнал по выполнению антикоррозионной защиты сварных соединений — редактируемый бланк формы 12.3 СП 392.1325800.2018. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Заголовок, порядок реквизитов, формулировки пунктов, названия граф, подписи и примечания сверены с нормативным образцом. Заполняемые места выполнены границами таблиц Word: при вводе текста линии сохраняются, а пояснения остаются отдельными строками и не смешиваются со значением.

Форма 12.3 включена в рекомендуемое приложение Б СП 392.1325800.2018. Её используют для сварных соединений конструкций при строительстве линейной части трубопроводов. Одноимённый журнал по СП 70 имеет другой нормативный источник. В реестре, заголовке и имени файла следует сохранять номер 12.3, чтобы не смешивать документы для разных областей применения.

Назначение формы

Журнал подтверждает подготовку узла, применённый материал и способ нанесения покрытия, атмосферные условия, исполнителей и результаты контроля. В одной строке связываются стыкуемые элементы, место по чертежу, заводское покрытие, защита монтажного соединения, измеренная толщина и приёмочные подписи.

Форма помогает проверить прослеживаемость покрытия от проектного решения и паспорта материала до фактического места применения. Замечания производителя работ, авторского надзора, строительного контроля и заказчика фиксируются в отдельной двенадцатой графе.

Какие сведения предусмотрены

  1. Титульные сведения. организация, объект, ответственный, проект, ППР и изготовитель
  2. Элементы. наименование соединяемых элементов и заводское покрытие закладных изделий
  3. Привязка. место или номер стыкуемого элемента по чертежу либо схеме
  4. Сдача узла. должность и подпись лица, передавшего узел под защиту
  5. Материал. состав покрытия сварного соединения и способ нанесения
  6. Условия. температура воздуха и осадки во время производства работ
  7. Контроль. результат осмотра, толщину, подписи и замечания

Как заполнять

  1. Проверить проект. сопоставить систему покрытия с рабочей документацией и ППР
  2. Идентифицировать стык. указать элементы, узел, оси и лист чертежа
  3. Зафиксировать заводской слой. перенести тип и толщину покрытия без замены торгового наименования
  4. Принять подготовку. получить отметку о сдаче узла до нанесения материала
  5. Записать технологию. указать материал, число слоёв и фактический способ нанесения
  6. Внести условия. записать температуру и наличие осадков на момент работы
  7. Проверить толщину. измерить покрытие и привести результат в нормативной графе
  8. Подписать приёмку. собрать подписи исполнителя, мастера и применимых участников контроля

Кто оформляет и подписывает

За ведение журнала отвечает назначенный представитель строительной организации. Исполнитель и ответственный мастер указываются в отдельных графах, приёмка подтверждается предусмотренными подписями. Представители застройщика и строительного контроля записываются на титульной странице. Итоговую запись о прошивке подписывает представитель организации, выдавшей журнал.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с исполнительной документацией

Журнал проверяют вместе с ППР, технологическими картами, паспортами и сертификатами материалов, актами входного контроля, схемами расположения стыков и документами о контроле толщины. Номер узла, дата, материал и результат осмотра должны совпадать с указанными документами.

Типичные ошибки

  • выбрана одноимённая форма из другого нормативного документа;
  • номер формы и источник не указаны в реестре исполнительной документации;
  • длинные реквизиты внесены поверх пояснений или вручную набранных подчёркиваний;
  • даты не согласованы с журналами работ, актами и периодом полномочий подписантов;
  • обозначения объекта, участка, конструкций или документов различаются внутри комплекта;
  • отсутствует подпись применимого представителя либо документ о его полномочиях;

Проверка перед передачей

  • номер и название формы совпадают с нормативным образцом;
  • наименование объекта перенесено без сокращений и расхождений;
  • все обязательные графы и пояснения присутствуют;
  • перед полем года сохранён напечатанный префикс 20;
  • даты и номера документов сопоставлены с другими материалами комплекта;
  • подписи относятся к лицам, полномочия которых действовали на дату оформления;
  • DOCX просмотрен после заполнения: переносов поверх линий и обрезанного текста нет.

В альбомном DOCX сохранены все двенадцать граф нормативной таблицы. Ширина граф распределена так, чтобы длинные заголовки оставались читаемыми, а данные заполненного примера не выходили за границы. Оба варианта состоят из двух страниц.
