Журнал по монтажу строительных конструкций — редактируемый бланк формы 12.2 СП 392.1325800.2018. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Заголовок, порядок реквизитов, формулировки пунктов, названия граф, подписи и примечания сверены с нормативным образцом. Заполняемые места выполнены границами таблиц Word: при вводе текста линии сохраняются, а пояснения остаются отдельными строками и не смешиваются со значением.

Это форма 12.2 рекомендуемого приложения Б СП 392.1325800.2018 для линейной части магистральных и промысловых трубопроводов. На сайте есть одноимённый журнал по СП 70, однако его нормативный источник, титульные реквизиты и область применения иные. В реестре и имени файла нужно сохранять номер 12.2 и ссылку на СП 392, чтобы варианты нельзя было перепутать при комплектовании документации.

Назначение формы

Журнал фиксирует ход монтажа стальных, сборных железобетонных и деревянных конструкций: дату и смену, фактически установленный элемент, проектную привязку, паспорт, атмосферные условия, исполнителя и результат приёмки. По записям можно проследить, кто разрешил работу, кто её выполнил и какими документами подтверждено качество конструкции.

Титульная часть связывает журнал с объектом, проектной и рабочей документацией, ППР, изготовителем конструкций, застройщиком и строительным контролем. Отдельные таблицы предназначены для инженерно-технического персонала и перечня актов скрытых работ и промежуточной приёмки ответственных конструкций.

Какие сведения предусмотрены

  1. Организация и объект. указывают полное наименование строительной организации и объекта
  2. Ответственный. вносят должность, ФИО и подпись представителя, ведущего журнал
  3. Проект. записывают разработчика ПД, чертежи КЖ, КМ, КД и шифр проекта
  4. ППР. указывают разработчика проекта производства работ и его шифр
  5. Изготовитель. приводят предприятие-изготовитель конструкций и шифр заказа
  6. Объёмы. записывают объём стальных, железобетонных и деревянных конструкций
  7. Рабочая запись. заполняют девять нормативных граф по каждой смене и этапу монтажа

Как заполнять

  1. Открыть журнал. до начала монтажа заполнить титульные реквизиты и даты ведения
  2. Внести персонал. указать образование, должность, даты работы и сведения об аттестации
  3. Зарегистрировать акты. переносить номер, наименование и дату подписания каждого связанного акта
  4. Идентифицировать конструкцию. привести марку, состояние и результат осмотра без общих формулировок
  5. Дать привязку. указать место установки и номер монтажной схемы
  6. Связать паспорт. внести точный номер технического паспорта на конструкцию
  7. Зафиксировать условия. записать температуру, осадки и скорость ветра
  8. Получить подписи. исполнитель, мастер и применимые участники надзора подписывают свои графы

Кто оформляет и подписывает

Журнал ведёт представитель строительной организации, ответственный за монтажные работы. В рабочей таблице расписываются исполнитель, мастер или производитель работ и лица авторского надзора в предусмотренной форме части. Представители застройщика и строительного контроля указываются в титульной части. Лицо, выдавшее журнал, подписывает итоговую запись о числе пронумерованных и прошнурованных страниц.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с исполнительной документацией

Записи сопоставляют с монтажными схемами, паспортами конструкций, общим журналом работ, актами освидетельствования скрытых работ и ответственными конструкциями. Марка элемента, оси, смена, дата и номер акта должны совпадать во всех документах. Исправление записи выполняют прослеживаемо, без удаления исходных сведений.

Типичные ошибки

  • выбрана одноимённая форма из другого нормативного документа;
  • номер формы и источник не указаны в реестре исполнительной документации;
  • длинные реквизиты внесены поверх пояснений или вручную набранных подчёркиваний;
  • даты не согласованы с журналами работ, актами и периодом полномочий подписантов;
  • обозначения объекта, участка, конструкций или документов различаются внутри комплекта;
  • отсутствует подпись применимого представителя либо документ о его полномочиях;

Проверка перед передачей

  • номер и название формы совпадают с нормативным образцом;
  • наименование объекта перенесено без сокращений и расхождений;
  • все обязательные графы и пояснения присутствуют;
  • перед полем года сохранён напечатанный префикс 20;
  • даты и номера документов сопоставлены с другими материалами комплекта;
  • подписи относятся к лицам, полномочия которых действовали на дату оформления;
  • DOCX просмотрен после заполнения: переносов поверх линий и обрезанного текста нет.

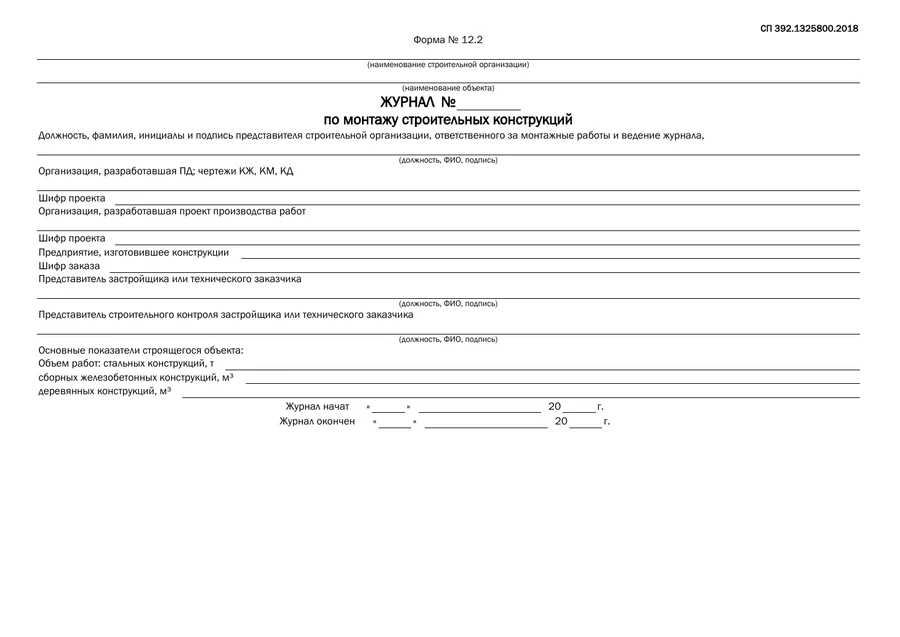

Бланк сделан в альбомной ориентации, как исходный табличный образец. На первой странице длинные реквизиты и пояснения разнесены по отдельным строкам; на второй сохранены все девять граф. Пустой и заполненный варианты состоят из двух страниц.

Другие проверенные бланки собраны в едином перечне форм исполнительной документации. Если нужно определить состав комплекта, сопоставить записи журналов с актами, схемами, паспортами и протоколами или подготовить документы к сдаче, смотрите услугу ведения и сдачи исполнительной документации.
