Готовый образец ППР на устройство буронабивных свай
Перейти в общий каталог образцов ППР для разных видов работ.
На странице размещён не сокращённый фрагмент, а полноценный пример проекта производства работ на устройство буронабивных свай Ø450 мм в неизвлекаемых обсадных трубах. Основной ППР содержит технологическую последовательность, календарные и ресурсные графики, контроль качества, требования безопасности и стройгенплан. В полный комплект дополнительно включены шесть технологических карт.
Документ разработан специалистами «Стройдок-АБВ» на основе согласованной организационно-технологической модели. Реквизиты, графики, ресурсы, стройгенплан и технологические карты увязаны внутри одного комплекта.
Какой образец ППР можно скачать
Доступны два PDF-файла. Первый содержит чистый основной ППР на 85 страницах со всеми графиками и стройгенпланом. Второй содержит этот же ППР и шесть защищённых технологических карт — всего 275 страниц.
Пояснительная записка, графики и стройгенплан опубликованы без водяного знака. В полном комплекте водяным знаком «Стройдок-АБВ» защищены только страницы технологических карт.

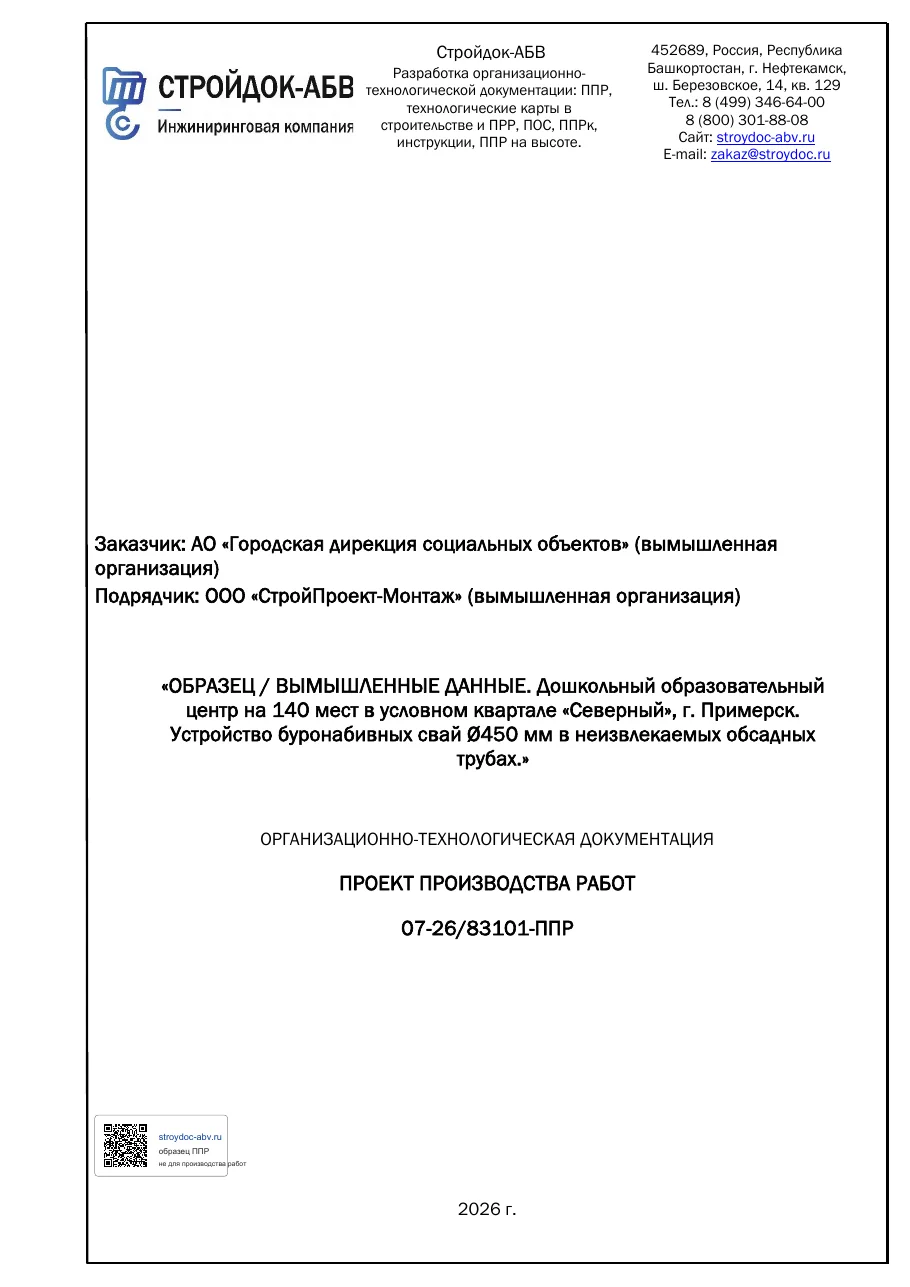

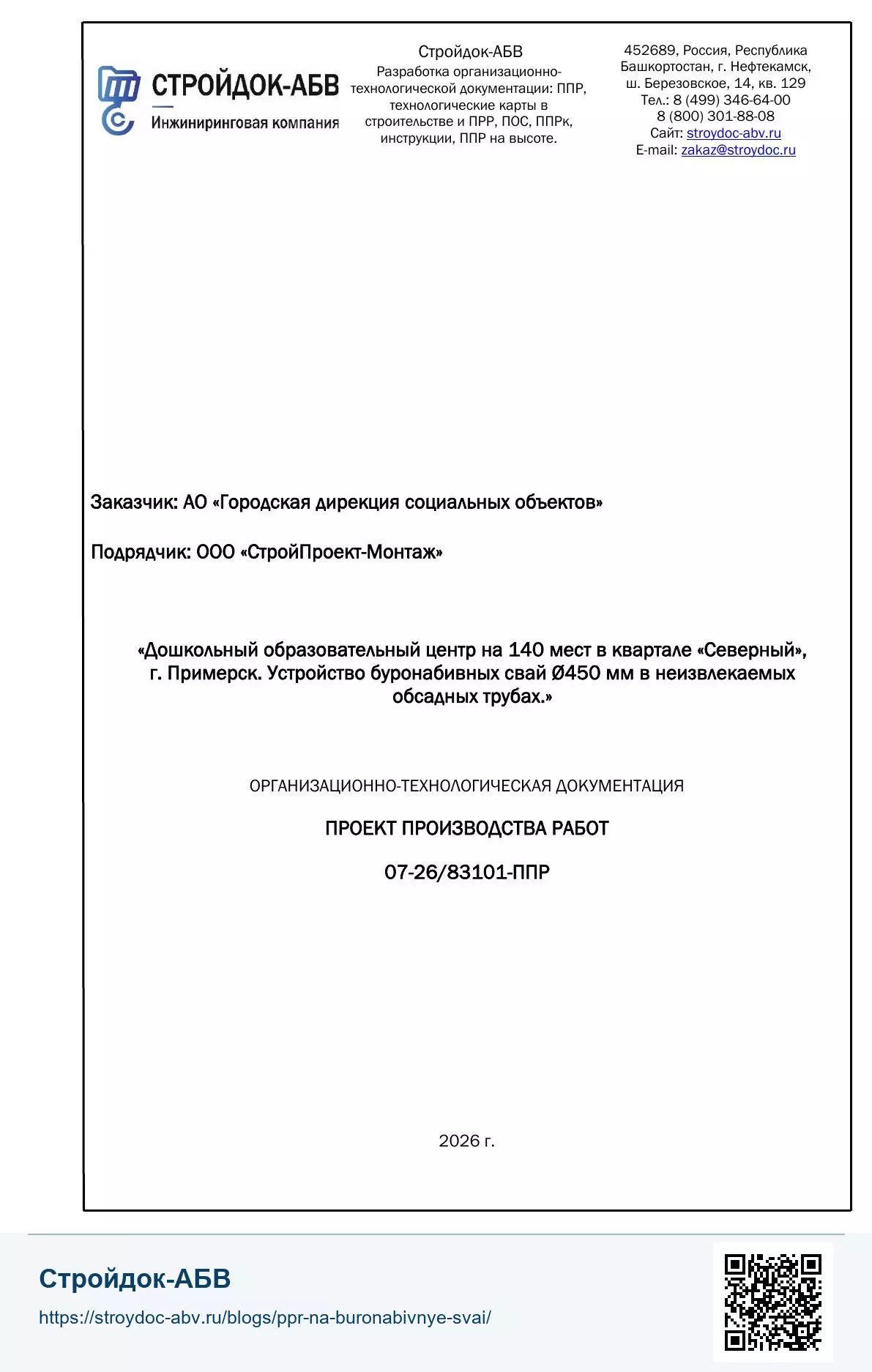

На чистой титульной обложке публикации размещены канонический адрес страницы и QR-код на тот же URL. В скачиваемом основном ППР водяных знаков нет.
Что входит в основной ППР
- титульные листы, лист согласования и лист ознакомления;
- общие данные и перечень исходных документов;
- организация строительной площадки и последовательность производства работ;
- решения по устройству буронабивных свай Ø450 мм;
- требования к рабочей платформе, временным дорогам и водоотводу;
- геодезическая разбивка и исполнительная съёмка свайного поля;
- доставка, складирование и подача труб, каркасов и бетонной смеси;
- контрольные сваи и статические испытания;
- контроль качества бурения, армирования и бетонирования;
- охрана труда, пожарная и экологическая безопасность;
- потребность в рабочих, машинах, механизмах и материалах;
- календарный график, графики движения рабочих и техники;
- стройгенплан с рабочими и опасными зонами, дорогами и местами складирования.
14 этапов производства работ в образце
- Организация строительной площадки. Разбивка периметра, монтаж временного ограждения, ворот, КПП, освещения и информационных знаков.
- Рабочая платформа и водоотвод. Подготовка основания, геотекстиль, песчаный и щебёночный слои, временные дороги, канава и водосборный приямок.
- Геодезическая подготовка. Создание разбивочной основы, вынос центров и контроль отметок 251 сваи.
- Мобилизация оборудования. Доставка, разгрузка, монтаж и допуск буровой установки и грузоподъёмной техники.
- Арматурные каркасы. Изготовление, сварка, маркировка, приёмка и складирование 251 каркаса.
- Контрольные сваи. Бурение, установка обсадных труб и каркасов, бетонирование пяти контрольных свай.
- Статические испытания. Выдерживание бетона, подготовка испытательного стенда, нагружение и допуск к массовым работам.
- Первая производственная захватка. Устройство свай длиной 12,20 м.
- Вторая производственная захватка. Устройство свай длиной 10,95 м.
- Третья производственная захватка. Устройство свай длиной 9,95 м.
- Формирование оголовков. Защита и уход за бетоном в осенне-зимних условиях.
- Раскопка и срубка. Локальная разработка грунта, удаление бетона до проектной отметки и сохранение выпусков арматуры.
- Исполнительный контроль. Съёмка, проверка положения и высотных отметок всех свай.
- Итоговая приёмка. Комплектование исполнительной документации и передача свайного поля под устройство ростверка.
Шесть технологических карт в полном комплекте
Погрузочно-разгрузочные работы краном
Стоянки крана КС-55713-1В, расчётные грузы, строповка труб и каркасов, оттяжки, опасные зоны и обязанности стропальщиков.
Рабочая платформа, земляные работы и водоотвод
Конструкция платформы, временная дорога, послойное уплотнение, водоотвод и безопасная разработка грунта у оголовков.
Устройство буронабивных свай Ø450 мм
Бурение, погружение неизвлекаемой обсадной трубы, очистка забоя, монтаж каркаса и непрерывное бетонирование через треми-трубу.
Армирование и бетонирование свай
Сборка пространственных каркасов, контроль сварных соединений, подача бетонной смеси, отбор проб и уход за бетоном.
Монтаж временного ограждения
Разбивка периметра, установка стоек и панелей, монтаж ворот и КПП, освещение и ежедневный эксплуатационный контроль.
Устройство и содержание временных дорог
Односторонний маршрут, конструкция дорожного основания, организация движения, очистка и восстановление проездов.
Стройгенплан и привязка решений к площадке
Стройгенплан включён в основной ППР, а не показан отдельной условной картинкой. На нём обозначены границы площадки, въезд и выезд, временная дорога, рабочие и опасные зоны крана, стоянки техники, места складирования, бытовые помещения, пожарные щиты, освещение и направления водоотвода.
Графическая основа взята из открытого раздела проекта организации строительства. Реальные реквизиты, фамилии, подписи и адрес заменены; техническая планировочная часть сохранена, чтобы пример показывал настоящую связь текстовых решений ППР со строительной площадкой.
Как подготовлен комплект
Комплект оформлен как обычный рабочий ППР: реквизиты и ответственные лица согласованы между разделами, а «Стройдок-АБВ» указан разработчиком документа.
Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…
При этом технологические показатели согласованы между разделами: в графиках, этапах, ресурсах и технологических картах используется единая последовательность работ, 251 свая трёх длин, пять контрольных свай и один комплект механизмов.
Можно ли применить этот ППР на своём объекте
Нет, без переработки применять образец нельзя. Для каждого объекта меняются инженерно-геологические условия, конструкция свай, рабочие отметки, объёмы, состав техники, схема движения, опасные зоны, календарный график и требования заказчика. Простая замена названия объекта не превращает образец в рабочий ППР.
Образец позволяет проверить будущего разработчика: сравнить полноту разделов, детализацию этапов, связь графиков с ресурсами, качество технологических карт и наличие полноценного стройгенплана.
Что требуется для разработки ППР под ваш объект
- рабочая и проектная документация по выполняемым работам;
- проект организации строительства и стройгенплан;
- ведомости объёмов или смета;
- сведения о фактически применяемых машинах и механизмах;
- планируемые сроки и сменность работ;
- требования заказчика, генерального подрядчика и строительного контроля.
Другие образцы ППР
Общий список доступных и планируемых комплектов размещён в каталоге образцов ППР. Следующие примеры будут подготовлены для земляных, монолитных, монтажных, кровельных, фасадных и инженерных работ.
