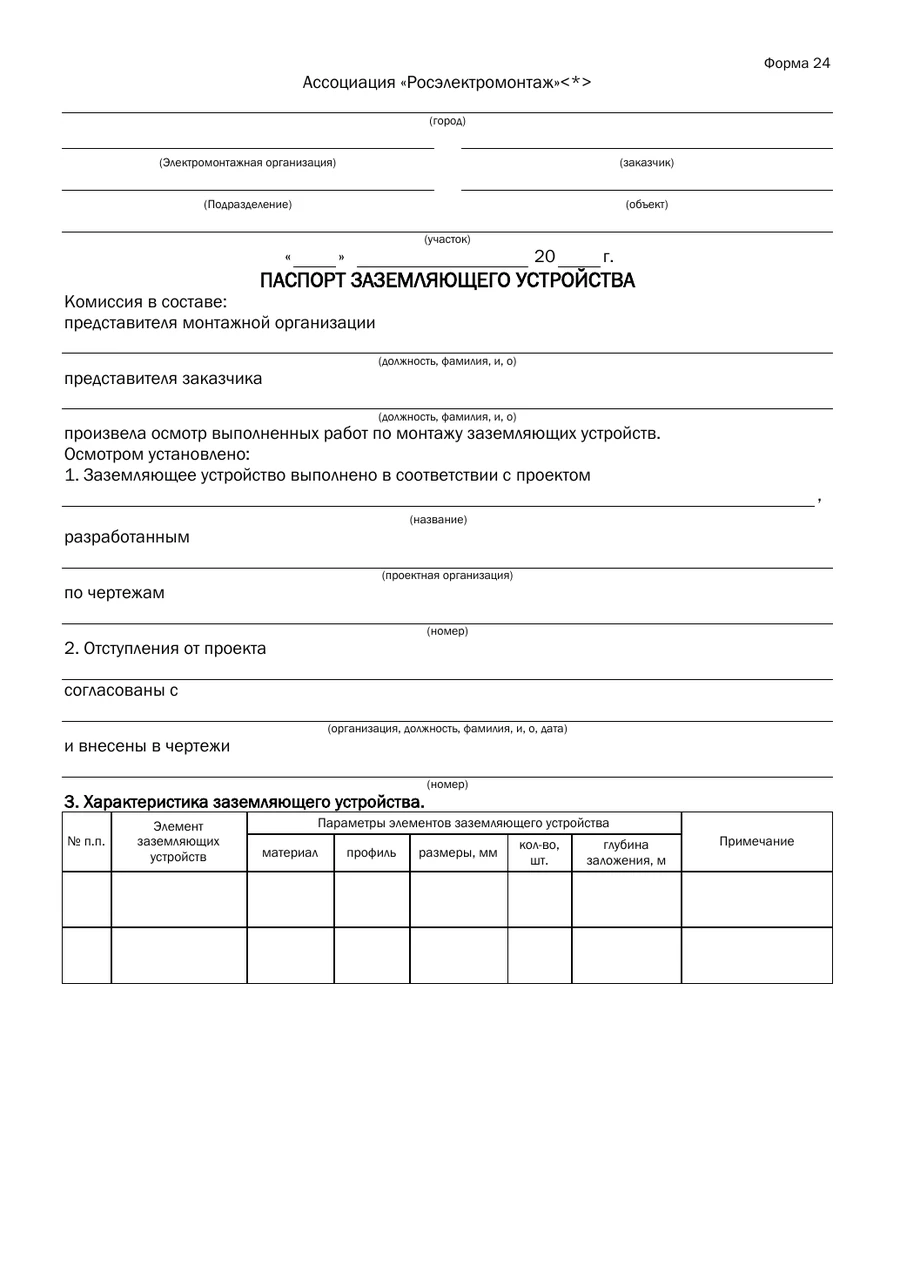

Паспорт заземляющего устройства — редактируемый бланк формы 24 И 1.13-07. На странице можно скачать проверенные DOCX и PDF, а ниже посмотреть заполненный пример. Текст, порядок разделов, названия граф и состав подписантов сверены с факсимиле нормативного образца. Поля в Word выполнены нативными границами таблиц: их удобно заполнять, расширять и печатать без ручного выравнивания подчёркиваний.

Форма 24 приведена в И 1.13-07 как документ по заземляющим устройствам в составе приёмо-сдаточной документации по электромонтажным работам. Паспорт оформляют до засыпки скрываемых элементов, когда комиссия ещё может осмотреть устройство и сопоставить его с проектом.

Для чего нужен документ

Паспорт фиксирует проектное основание, отступления, фактические элементы заземлителя, способ их соединения и выявленные дефекты. Заключение разрешает засыпку устройства землёй после осмотра.

Документ создаёт проверяемую связь между скрываемой конструкцией и последующими измерениями сопротивления. Поэтому значения размеров, количества и глубины заложения должны соответствовать исполнительной схеме и фактическому осмотру.

Какие сведения содержит форма

  1. Комиссия. представитель монтажной организации и представитель заказчика
  2. Проект. название, проектная организация и номера чертежей
  3. Отступления. описание, согласовавшая организация и отражение в чертежах
  4. Элементы. наименование, материал, профиль, размеры, количество и глубина заложения
  5. Соединения. характер соединений между элементами и присоединение к естественным заземлителям
  6. Дефекты и заключение. обнаруженные недостатки и решение о возможности засыпки

Как заполнить бланк

  1. Оформить до засыпки. комиссия должна иметь возможность увидеть электроды, проводники и соединения
  2. Заполнить проектные реквизиты. наименование и номера чертежей переписывают из действующей рабочей документации
  3. Описать отступления. при их отсутствии так и пишут; при наличии указывают согласование и внесение в чертежи
  4. Заполнить таблицу элементов. каждый тип элемента показывают отдельной строкой с параметрами
  5. Описать соединения. указывают сварку, болтовое присоединение и иные фактические решения
  6. Проверить дефекты. замечания устраняют либо отражают до вынесения заключения
  7. Подписать. обе стороны ставят подписи после совместного осмотра

Кто оформляет и подписывает

В состав комиссии входят представители монтажной организации и заказчика; их должности и ФИО указывают в начале. В конце паспорта предусмотрены отдельные подписи представителя монтажной организации и представителя заказчика.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с другими документами

Паспорт сопоставляют с исполнительной схемой заземления, актом скрытых работ, проектными чертежами и протоколом измерения сопротивления. Маркировка опоры или оборудования должна быть одинаковой во всех документах.

Типичные ошибки

  • паспорт оформлен после засыпки без подтверждённого осмотра;
  • не указан номер проектного чертежа;
  • таблица не содержит глубину заложения или количество элементов;
  • отступления названы, но отсутствует согласование;
  • характер соединений описан общими словами без способа выполнения;
  • заключение подписано только одной стороной.

Проверка перед включением в комплект

  • двухъярусная шапка таблицы элементов сохранена полностью;
  • материал, профиль, размеры, количество и глубина заполнены раздельно;
  • отступления согласованы и отражены в исполнительной документации;
  • заключение о засыпке не противоречит выявленным дефектам;
  • присутствуют обе итоговые подписи.

В таблице сохранён общий нормативный заголовок «Параметры элементов заземляющего устройства» и пять подчинённых граф. Такое построение важно для правильного чтения параметров каждой строки.
