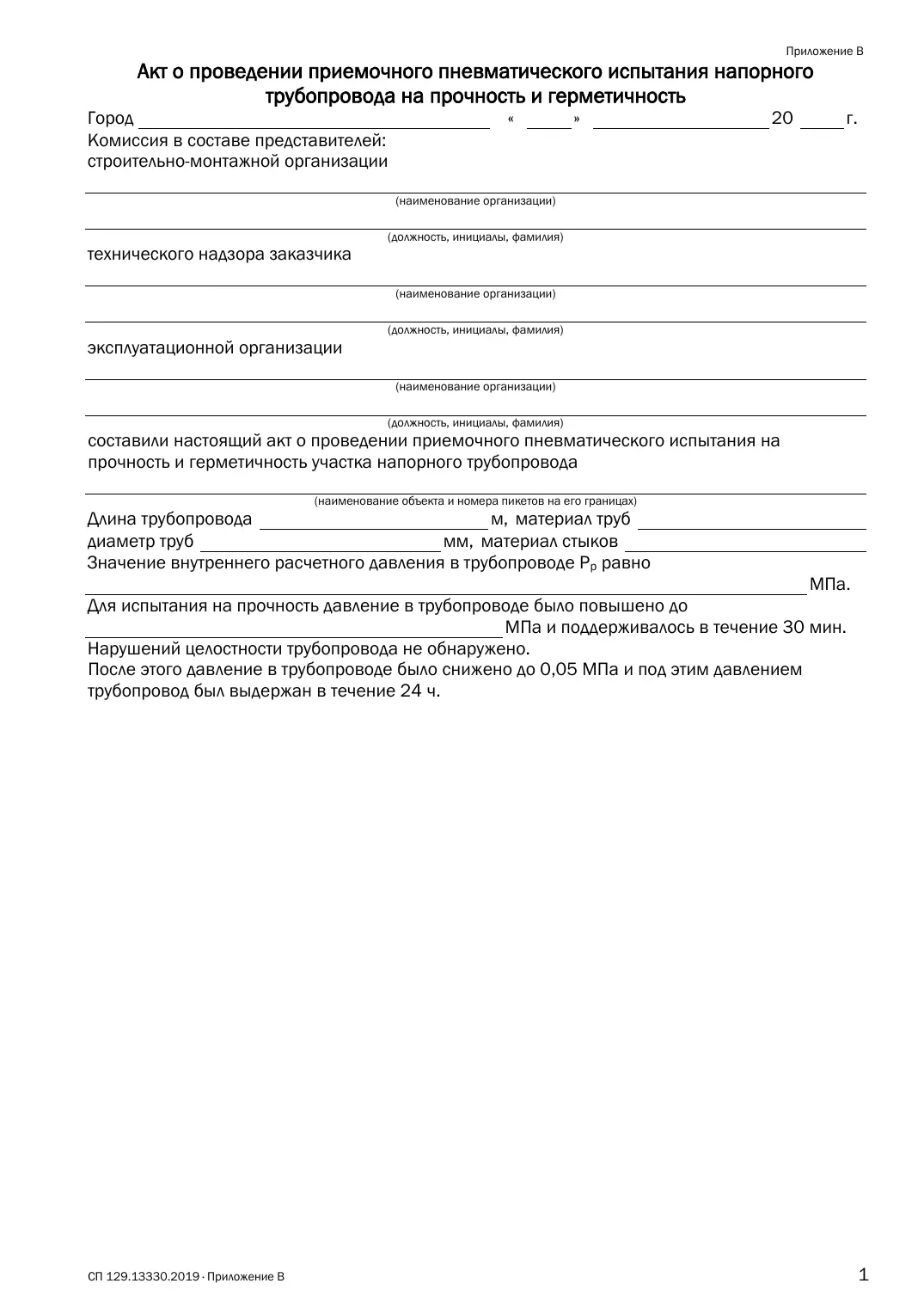

Акт о проведении приемочного пневматического испытания напорного трубопровода на прочность и герметичность

Автор - Нурисламов Артур (руководитель проектов)

Акт о проведении приемочного пневматического испытания напорного трубопровода на прочность и герметичность Подробнее...
Наименование документа: Акт о проведении приемочного пневматического испытания напорного трубопровода на прочность и герметичность
(Приложение В к СП 129.13330.2019)
Перечень исполнительной документации
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

Акт о проведении приемочного пневматического испытания напорного трубопровода на прочность и герметичность



Ссылка: Приложение В по СП 129.13330.2019.

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка системы наружного водоснабжения после пневматического испытания на прочность и герметичность

Перед вводом в эксплуатацию трубопровод, работающий под постоянным давлением, должен пройти ряд проверок, включая пневматическое (воздухом, природным газом) испытание на протечки. По результатам проведения процедуры должен быть составлен акт, форма которого установлена Приложением В СП 129.13330.2019. Документ служит подтверждением того, что трубопровод прошел испытание и может быть введен в эксплуатацию. Решение об этом принимает комиссия, состоящая из представителей ряда контролирующих организаций.

Если в процессе исследования коммуникация сохранила свою целостность, а величина падения давления не превысила нормативных значений, то ее признают выдержавшей приемочное пневматическое испытание. В таком случае представители комиссии подписывают акт, чем разрешают ввод в эксплуатацию. На основании этого и ряда других документов и производится приемка сооружения.

Компания «СТРОЙДОК-АБВ» предоставляет возможность скачать акт о проведении приемочного пневматического испытания напорного трубопровода на прочность и герметичность. Вы можете ознакомиться с образцом документа, воспользоваться нашими советами по заполнению бланка и заказать оформление профессионалам нашей компании. Предлагаем рассмотреть, как правильно составить акт, и какие нюансы стоит учесть, чтобы сделать все верно.

к оглавлению ↑

Особенности проведения пневматического испытания напорного трубопровода

В первую очередь стоит сказать, что пневматический метод — это один из двух способов проверки внутренних и наружных систем отопления и водопровода наряду с гидравлическим. Коммуникации проверяются не только перед вводом в эксплуатацию новой инженерной коммуникации, но и при реконструкции уже имеющейся, а также при плановом осмотре.

Как гидравлическое, так и пневматическое испытание иначе еще называют опрессовкой труб. Суть обеих процедур заключается в проверке трубопровода на наличие протечек избыточным давлением. Только в гидравлическом испытании используется вода, а в пневматическом — воздух или инертный газ. Последний метод используют, когда по каким-то причинам невозможно применение воды.

к оглавлению ↑

Порядок составления акта приемочного пневматического испытания трубопровода

Теперь перейдем к описанию акта о проведении приемочного пневматического испытания напорного трубопровода. В целом заполнение документа не вызывает никаких сложностей, поскольку под все данные отведены конкретные поля, куда достаточно вписать всю исходную информацию и результаты проведения проверки. Форма идентична бланку акта
о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность
.

В первой строчке указываем город и дату проведения испытания, вписывая день, месяц и год. Далее добавляем информацию о приемочной комиссии: наименование организации, должность, инициалы и фамилию. Эти данные указываются для следующих членов комиссии:

  • строительно-монтажной организации, занимавшейся прокладкой или реконструкцией инженерной коммуникации;
  • технического надзора заказчика, отвечающего за соблюдение проектных планов, рабочих сроков и нормативов;
  • эксплуатационной организации, которая будет обслуживать инженерную коммуникацию после ввода.

Вписав информацию о комиссии, необходимо представить основные технические параметры трубопровода:

  • название — водопровод или трубопровод отопления;
  • номера пикетов границ участка инженерной коммуникации;
  • длину в метрах;
  • материал изготовления труб;
  • диаметр в миллиметрах;
  • материал стыков труб.

Составление исполнительной схемы к акту является обязательным для определения участков испытания, проведенных врезок и др..

к оглавлению ↑

Исходные данные и результаты испытаний

В следующей части акта указывают исходные данные, которые нужны для пневматического метода испытаний:

  • значение внутреннего давления в трубопроводе, определяемого расчетом — Pр, МПа;
  • уровень, до которого было повышено давление для проведения испытания, МПа;
  • время, в течение которого в трубопроводе поддерживалось повышенное давление;
  • показание жидкостного манометра, соответствующее начальному испытательному давлению Pн, мм вод. ст. или мм. кер. ст.

Далее перечисляются параметры самого испытания:

  • время начала испытания;
  • начальное барометрическое давление — Pбн, мм рт. ст.;
  • продолжительность испытания при данном барометрическом давлении;
  • испытательное давление по истечении этого времени — Pк, мм. вод. ст.;
  • конечное барометрическое давление — Pбк, мм рт. ст.

На основании данных, полученных в процессе пневматического испытания, вычисляется фактическое значение снижения давления в трубопроводе. Формула достаточно простая, нужно только подставить в нее все числа — Р = γ⸱ (Рн – Рк) + (Рбн – Рбк). Если полученное значение окажется ниже допустимой величины падения давления, то сооружение считается выдержавшим испытание, и члены комиссии подписывают акт, разрешая ввод коммуникации в эксплуатацию.

Нужна помощь в составлении акта о проведении пневматического испытания трубопровода? Обращайтесь в компанию «СТРОЙДОК-АБВ». Специалисты помогут составить и заполнить документ в соответствии с нормами и требованиями, ответят на интересующие вопросы и проведут полноценную консультацию по оформлению акта.
