Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность

Автор - Нурисламов Артур (руководитель проектов)

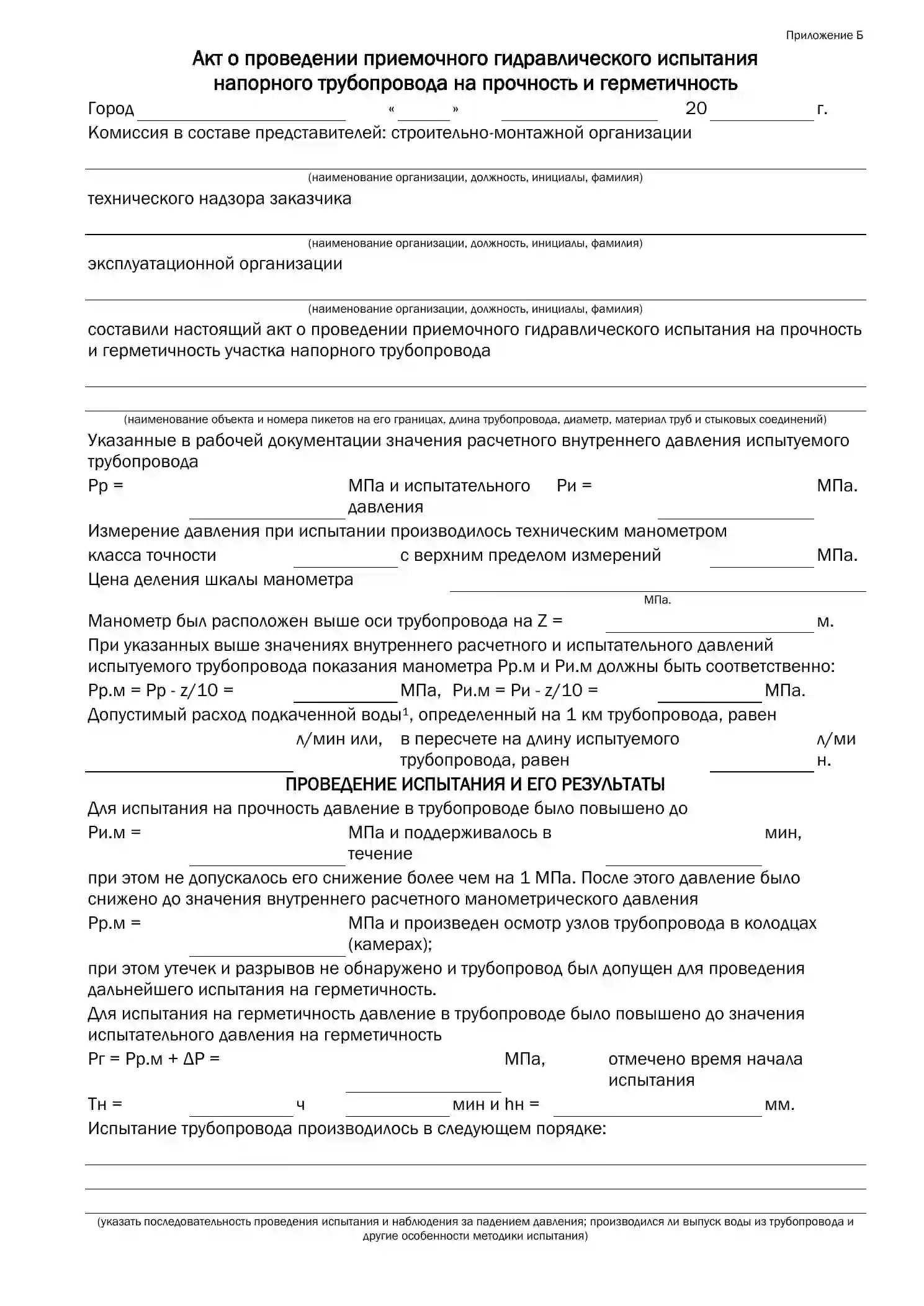

Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность Страница 1 Подробнее...
Наименование документа: Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность
(Приложение Б к СП 129.13330.2019)
Перечень исполнительной документации
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

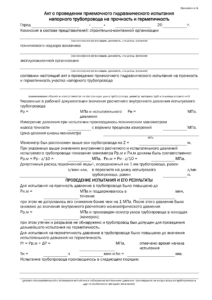

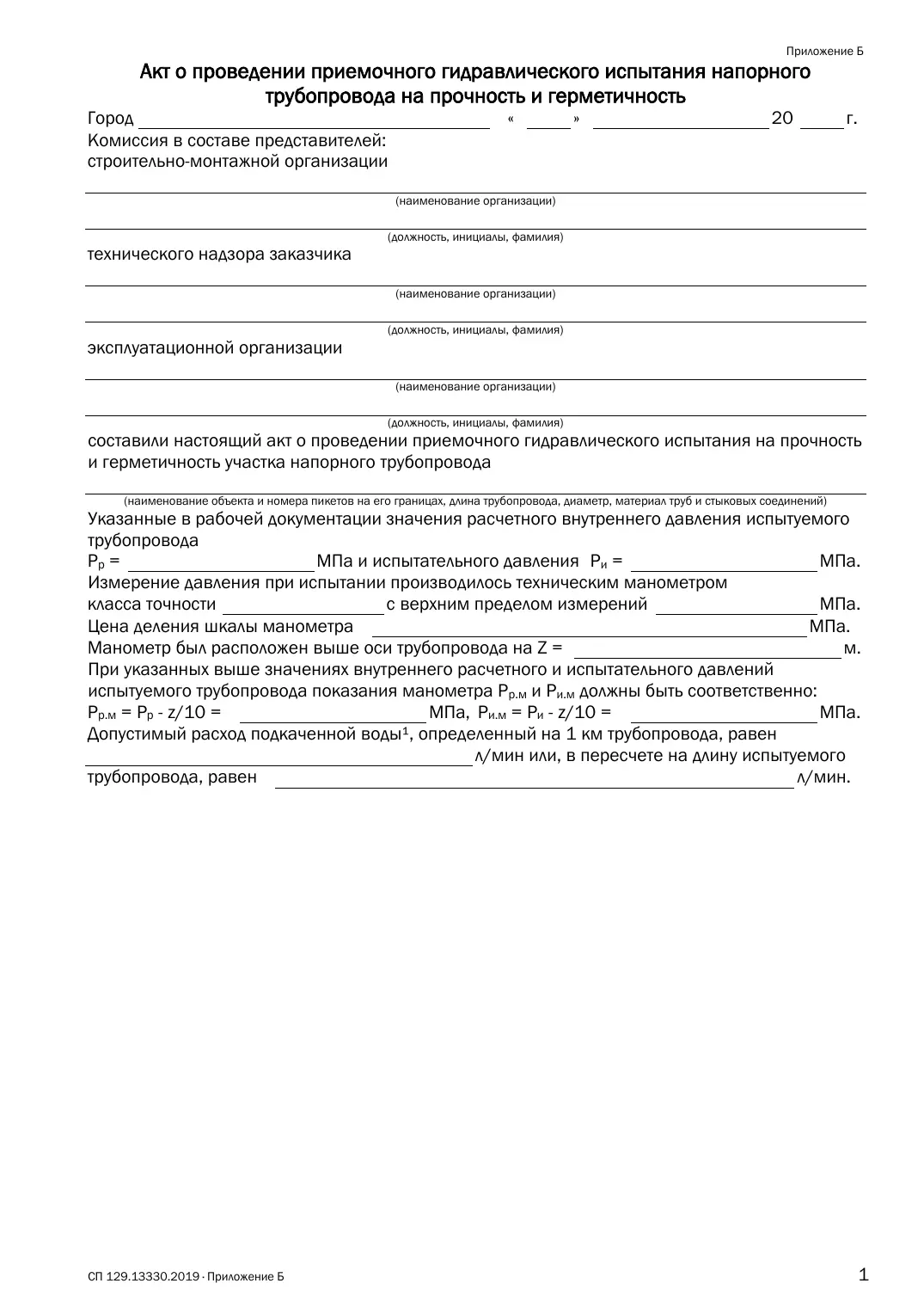

Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность Страница 1 Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность Страница 2



Ссылка: Приложение Б по СП 129.13330.2019.

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка системы наружного водоснабжения после гидравлического испытания на прочность и герметичность

Любой трубопровод, работающий под давлением, будь то водопровод или система отопления, должен перед вводом в эксплуатацию пройти испытание гидравлическим способом. Испытание необходимо для подтверждения надежности оборудования. Это обязательная процедура, поскольку подобные инженерные коммуникации представляют серьезную опасность для жизни и здоровья в случае аварий и неисправностей.

Требования к данному мероприятию приведены в строительной документации. В частности в СП 129.13330.2019  устанавливает правила проектирования наружных сетей водоснабжения и канализации. В соответствии со сводом по результатам проведения процедуры составляется акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность. Его форма определена Приложением Б СП 129.13330.2019. Предлагаем скачать и изучить образец акта, рассмотреть основные данные, которые необходимо указать, и другие важные нюансы заполнения.

к оглавлению ↑

Главные принципы заполнения акта о проведении гидравлических испытаний

Рассматриваемый нами акт необходим для фиксации результатов приемочного (окончательного) испытания трубопровода на прочность и герметичность. Испытание проводится уже после полной засыпки инженерной коммуникации. В документе необходимо описать состав комиссии, которая проводила процедуру и участвовала в составлении самого акта. В следующем блоке приводятся исходные данные для испытаний, а затем результаты их проведения. Рассмотрим особенности заполнения каждой из частей акта.

к оглавлению ↑

Дата проведения испытания и описание состава комиссии

В первой строке акта необходимо указать город и точную дату выполнения испытаний трубопровода на прочность и герметичность. Следующим шагом нужно указать представителей комиссии, которые участвуют в организации работ. Комиссия дает разрешение на ввод системы в эксплуатацию в случае, если она успешно выдержала пневматические испытания. В комиссию входят:

  • строительно-монтажная организация, занимавшаяся прокладкой трубопровода;
  • технический надзор заказчика, ответственный за контрольные мероприятия при строительстве трубопровода;
  • эксплуатационная организация, отвечающая за поддержание инженерной коммуникации в работоспособном состоянии.

Для каждого из членов комиссии должны быть указаны название организации, а также должность, инициалы и фамилия лица, непосредственного участвующего в составлении акта.

к оглавлению ↑

Исходные расчетные данные для испытаний

Перечислив членов комиссии, необходимо подробно описать сам трубопровод. Для этого должны быть указаны следующие данные:

  • тип трубопровода, например, водопровод В1, т. е. хозяйственно-питьевой с холодной водой;
  • номера пикетов на границе коммуникации, например, «на участке камера №1 – колодец №15»;
  • длина трубопровода в погонных метрах;
  • диаметр в миллиметрах;
  • материал, из которого изготовлены трубы и стыковые соединения, например, «труба ПЭ 80 SDR» (можно добавить ГОСТ, в соответствии с которым они произведены).

За описанием трубопровода следует перечисление важных исходных данных, необходимых для проведения испытаний:

  • Pр — расчетное внутреннее давление трубопровода в МПа;
  • Pи — испытательное давление в МПа.

Внутреннее и испытательное давление определяются проектом и указываются в рабочей документации. После этих значений необходимо привести параметры манометра, использованного при испытаниях, в частности класс точности, верхний предел измерений и цену деления шкалы.

Дополнительно необходимо добавить, на сколько метров (Z) манометр находится выше оси трубопровода, и вписать показания, которые должны быть у прибора при взятых расчетном внутреннем и испытательном давлении. Речь идет о показателях Pр.м. и Pи.м, которые вычисляются путем вычитания значения из Pр и Pи соответственно. Например, расчетное внутреннее давление равно 1 МПа, Z = 1 м, тогда Pр.м. = 1 – 1/10 = 0,99 МПа.

Последнее, что нужно указать в исходных данных, — это величина расхода подкачанной воды на 1 км трубопровода и в перерасчете на его длину. Например, коммуникация имеет длину 220 погонных метров. При допустимом расходе подкачанной воды на 1 км трубопровода, равном 0,9 л/мин. значение в пересчете на длину составит 0,18 л/мин.

к оглавлению ↑

Описание проведения и результатов испытаний

Последний блок акта о проведении испытаний трубопровода на прочность отведен под их проведение и результаты. Нужно указать следующее:

  • до какого значения было повышено давление в трубопроводе (здесь указывается величина Pи.м.);
  • в течение какого времени поддерживалось повышенное давление;
  • до какого уровня было понижено давление (значение Pр.м.).

Далее нужно вписать давление для испытания на герметичность, которое равно Pг = Pр.м. + ΔP, где ΔP — значение, зависящее от внутреннего расчетного давления Pр, показателя класса точности манометра и цены деления его шкалы. Величина ΔP устанавливается в соответствии с таблицей 8 СП 31.13330.2019.

Указав значения давления для проверки на прочность и герметичность, необходимо добавить время начала мероприятия и уровень воды в мерном бачке на этот момент в миллиметрах. Далее описывается порядок проведения процедуры: последовательность, наблюдение за падением давления, производился ли выпуск воды из трубопровода.

В конце остается вписать в соответствующие поля значения, полученные за время испытания, для следующих показателей:

  • до какого уровня было снижено давление манометра при проведении испытания на герметичность;
  • время окончания испытания;
  • конечный уровень воды в мерном бачке;
  • объем воды для восстановления давления до испытательного;
  • длительность испытания трубопровода на герметичность;
  • значение расхода воды, подкачанной в трубопровод в процессе процедуры.

После указания результатов члены комиссии подписывают акт, подтверждая, что трубопровод выдержал проведенное испытание. Если были обнаружены утечки, которые могут явно звучать, ощущаться по запаху или быть видны визуально, то коммуникацию подвергают ремонту и затем испытывают заново. Приемка осуществляется для окончательной приемки зданий и сооружений в соответствии с СП 68.13330.2017.
