Акт о проведении испытания систем канализации и водостоков

Автор - Нурисламов Артур (руководитель проектов)

Акт о проведении испытания систем канализации и водостоков Приложение Г СП 73.13330.2016 Подробнее...
Наименование документа: Акт о проведении испытания систем канализации и водостоков
(Приложение Г к СП 73.13330.2016)
Перечень исполнительной документации
т
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ EXCEL (XLSX)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

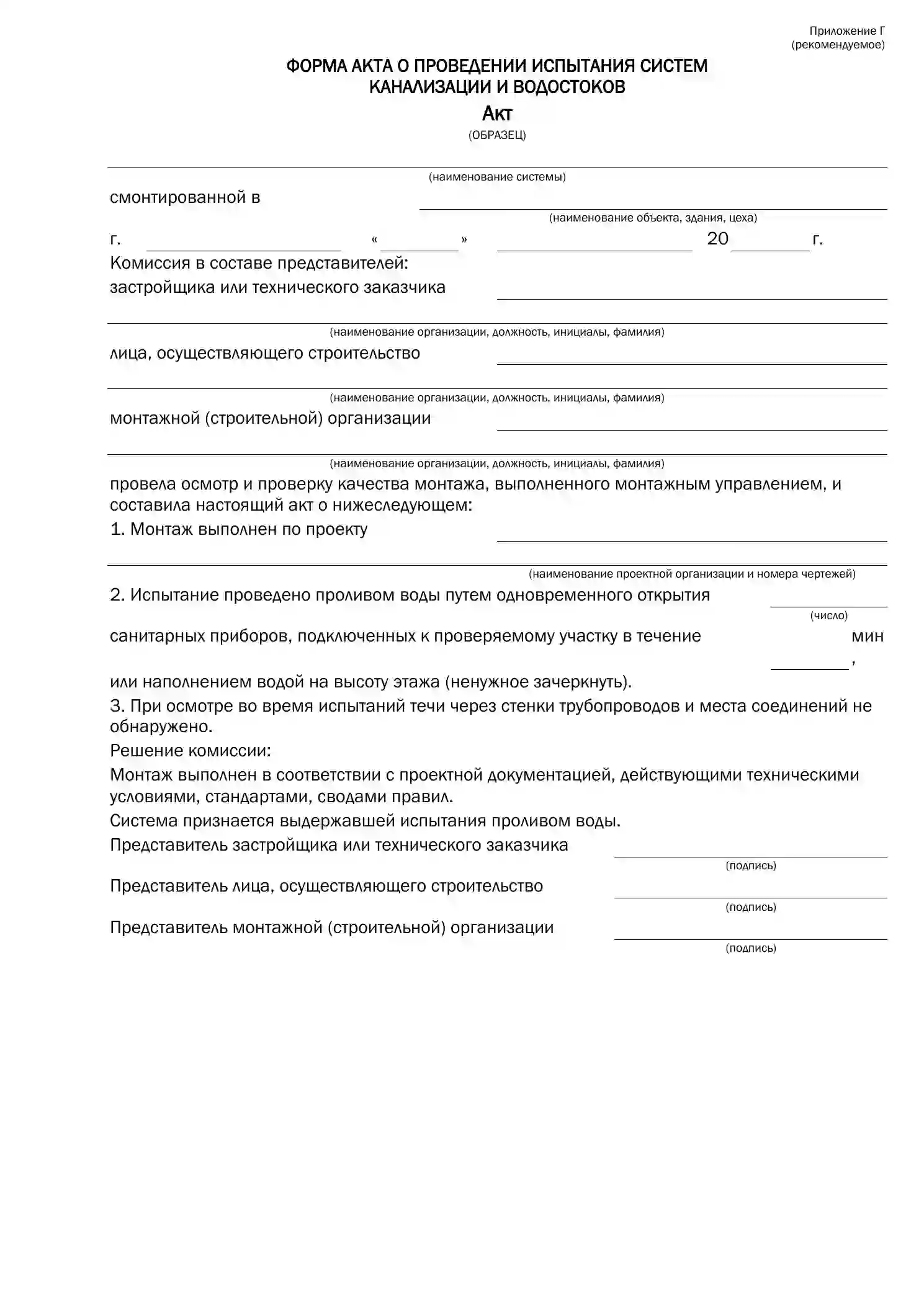

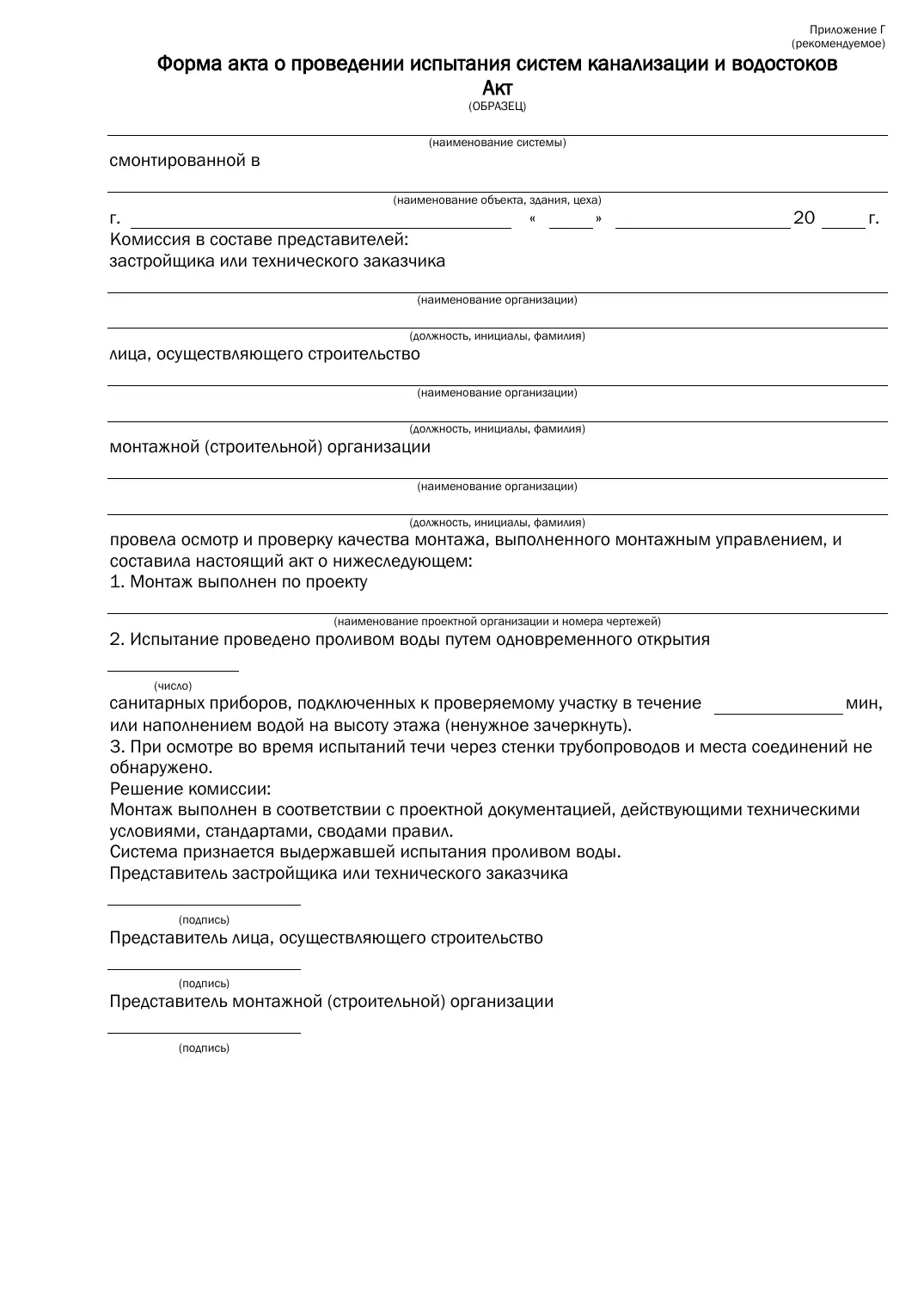

Акт о проведении испытания систем канализации и водостоков



Ссылка: Приложение Г к СП 73.13330.2016.

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка систем канализации и водостока после монтажа и испытания.

Оформление акта испытания систем канализации и водостоков

Составление акта о проведении испытания систем канализации и водостоков не сложная задача. Все пункты для мастеров понятны. Начинается шапка с указания наименования системы. Здесь же, по сравнению с актом о проведении гидростатического или манометрического испытания на герметичность, может быть только либо канализация, либо водосток. В проекте так же канализация и водосток обозначаются буквами, к примеру, система канализации К1, система водостока КВ1 и т.д.

Далее в следующей строке необходимо прописать наименование объекта, на котором  смонтирована система. Обычно соответствует названию ПД или РД. Если такой документации нет, можно указать наименование помещения, здания или сооружения и адрес местонахождения.

Местом составления акта будет место монтажа систем канализации и/или водостока. Дата составления почти всегда совпадает с датой испытания систем.

к оглавлению ↑

Заполнения акта испытания систем канализации и водостоков

Заполнение основных полей акта о проведении испытания систем канализации и водостоков выполняется силами Подрядчика. В верхней части прописывается комиссия, подписывающая документ после приемки испытаний. В комиссию входят:

  • заказчик или технический заказчик — обычно выступает собственник здания/сооружения;
  • лицо, осуществляющее строительство — как правило это генеральная подрядная организация;
  • монтажная (строительная) организация — субподрядчик, выполнявший работы по монтажу систем канализации / водостока.

Следующей строкой вписываются наименование проектной документации и листы рабочего проекта по которому был выполнен монтаж системы. После указывается способ испытания (пролив воды или наполнение до этажа) и продолжительность испытания. Метод испытания канализации зависит от протяженности и устройства самой системы:

  • канализацию и дренажные системы проверяют на герметичность путем пролива воды с открытием 3/4 санитарных приборов, продолжительностью необходимой для осмотра;
  • горизонтальные участки испытываются путем наполнения их до первого верхнего раструба продолжительностью не менее 3 ч;
  • систему отвода конденсата кондиционирования проверяется путем пролива в течение 2-3 минут;
  • канализацию в земле и каналах путем установки заглушки на конце и налива воды до уровня первого этажа;4
  • скрываемые участки сетей проливают водой и составляют АОСР;
  • водостоки испытывают наливом воды до верхнего уровня и выдерживанием не менее 10 минут.

Все данные о методе и продолжительности испытания должны быть обязательно указаны в ППР на монтаж канализации.

к оглавлению ↑

Приемка системы после испытания

Подписанием акта о проведении испытания систем канализации и водостоков выполняется приемка всей систем после монтажа. Таким образом подтверждается соответствие системы проектной документации и требованиям действующих норм и правил.
