Акт гидростатического или манометрического испытания на герметичность

Автор: (ГИП, Менеджер проектов)

Опубликовано: | Обновлено:

Акт о проведении гидростатического или манометрического испытания на герметичность Приложение В СП 73.13330.2016 Подробнее...
Скачать файл:
Просмотреть онлайн:
Предпросмотр PDF

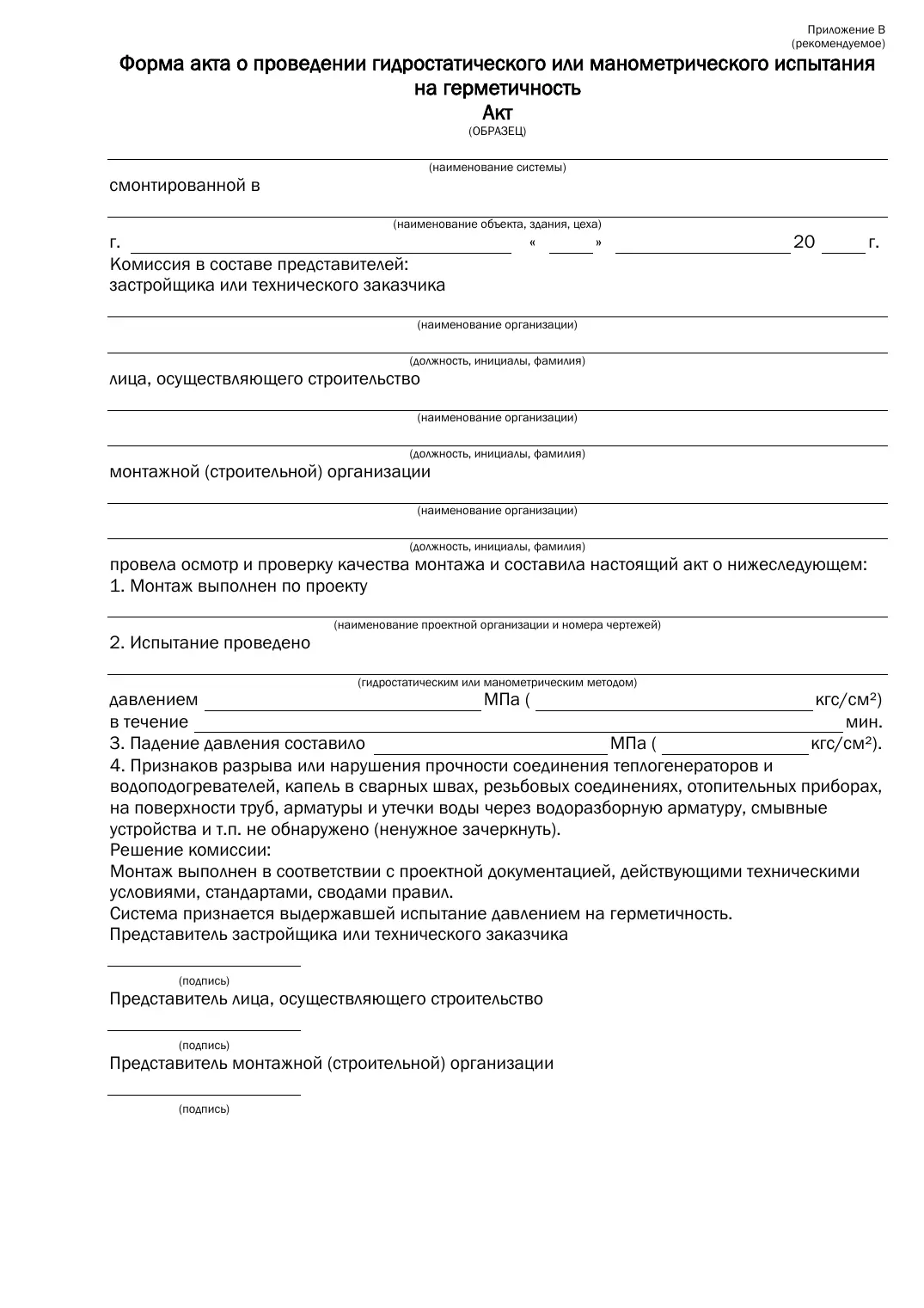

Наименование документа: Акт о проведении гидростатического или манометрического испытания на герметичность
(Приложение В к СП 73.13330.2016)
Перечень исполнительной документации

Акт о проведении гидростатического или манометрического испытания на герметичность



Ссылка: Приложение В к СП 73.13330.2016.

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка внутренних трубопроводов зданий и сооружений.

Оформление акта

Оформление начинается с заполнения шапки. В шапке указывается первоочередным наименование системы. Системой по СП73.13330.2016 могут служить:

  • холодное и горячее водоснабжение;
  • отопление и теплоснабжения;
  • вентиляция и кондиционирование;
  • воздушно-тепловые завесы;
  • холодоснабжение;
  • теплогенератор.

Так же в акте проверки на герметичность трубопровода указывается место монтажа внутренней системы. Это может быть название по проектной документации и просто указание на тип помещения с адресом. Место составления должно соответствовать месту монтажа, т.к. испытание проводится по месту монтажа.

Справа от места ставится дата проведения проверки. Обычно она совпадает с датой опрессовки. Для систем канализации и водостока можно составить по другой форме.

Заполнение бланка

Акт гидростатического или манометрического испытания сверху заполняют представителями комиссии. Комиссия — это представители организаций, выполняющих проверку и приемку внутренних систем, это:

  • застройщик или технический заказчик;
  • лицо, осуществляющее строительство (генподрядчик);
  • монтажная (строительная) организация (подрядчик или субподрядчик, смонтировавший систему)

В в акт гидростатического или манометрического испытывания п. 1 вписываются данные о проектной организации и листов рабочего проекта, по которому выполнен монтаж принимаемой системы. Во 2-м пункте указывают на способ проверки трубопроводов, ставят давление и продолжительность опрессовки в минутах. Третий пункт — это разница давления начала и окончания проверки.

Далее в п. 4 прописываются результаты (отсутствие признаков разрыва или нарушения прочности соединений).

Подписанием заполненной формы со всех сторон подтверждается полная приемка после монтажных работ. Это означает соответствие системы требованиям СП и проектной документации.

Приемка системы после испытания

Тип контроля и давление подбираются в зависимости от системы. Давление, способ и продолжительность обычно должно быть указано в проектной документации. Так же указываются эти данные при разработке ППР на вентиляцию и кондиционирование, ППР на отопление, ППР на водоснабжение или технологических карт на эти работы. Способы проверки герметичности:

  • гидростатический — испытание трубопроводов путем заполнения системы водой и подъемом давления;
  • второй тип в названии формы — заполнение системы воздухом под пробным давлением и выдерживание в течение определенного времени.

По окончании монтажа трубопровода и их проверки испытанием под давлением необходимо промывать водой до тех пор, пока в воде на выходе из системы не останется механических взвесей. Данное требование прописано в СП73.13330.2016 п. 6.1.13 и 7.1.1.
