Акт испытания трубных проводок на герметичность с определением падения давления за время испытания — рекомендуемая форма А.8 СП 77.13330.2016 для оформления работ по монтажу систем автоматизации. На странице размещены точный бланк DOCX, заполненный образец и практический порядок проверки реквизитов перед подписанием.

Важно: Форма в приложении А обозначена как рекомендуемая. Ее включение в комплект подтверждают рабочей документацией, договором и согласованным перечнем исполнительной документации; универсальную обязательность для любого объекта заявлять нельзя.

Нормативная основа формы А.8

Бланк приведен в приложении А СП 77.13330.2016 «Системы автоматизации. Актуализированная редакция СНиП 3.05.07-85». Свод правил утвержден приказом Минстроя России от 20 октября 2016 года № 727/пр и введен в действие 21 апреля 2017 года. По официальной карточке Росстандарта на 20 августа 2026 года документ действует.

Наименование, последовательность строк и состав граф в скачиваемом DOCX воспроизводят форму А.8. Заполняемые поля оставлены редактируемыми, но нормативная структура не заменена произвольной таблицей. Форма в приложении А обозначена как рекомендуемая. Ее включение в комплект подтверждают рабочей документацией, договором и согласованным перечнем исполнительной документации; универсальную обязательность для любого объекта заявлять нельзя.

Для чего нужен акт испытания трубных проводок на герметичность

Документ документирует длительное испытание герметичности и фактическое падение давления за установленное время. Он помогает связать фактически выполненное действие с объектом, проектом, участниками работ и подтверждающими материалами.

Сам по себе бланк не заменяет проектную документацию, паспорта оборудования, журналы, протоколы испытаний и иные приложения. Номера, даты и обозначения должны позволять проследить эту связь без догадок. Один и тот же объект во всех документах называют единообразно, а представителей указывают в пределах их подтвержденных полномочий.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

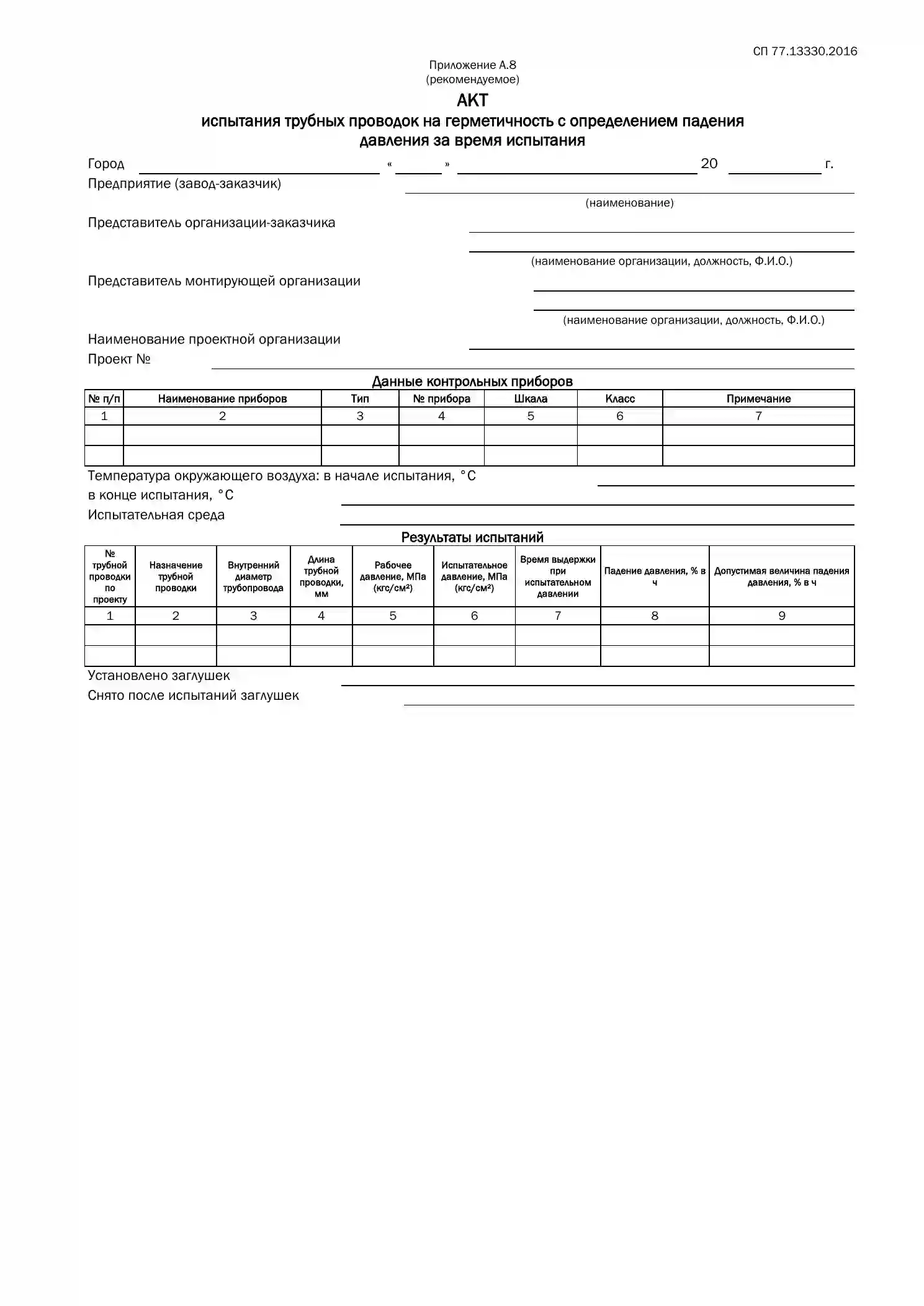

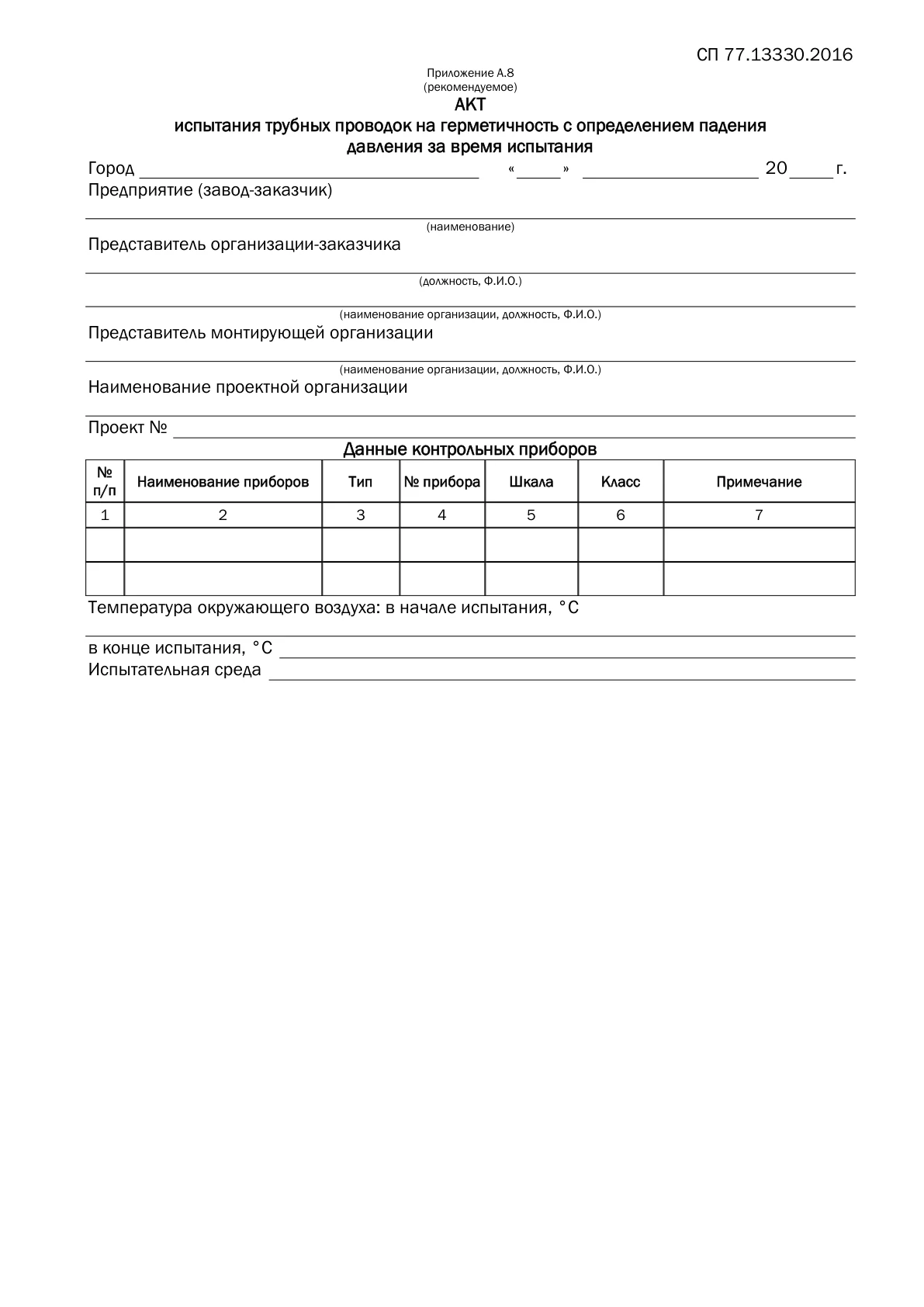

Что содержит бланк

В форме предусмотрены следующие основные реквизиты:

  • стороны, проектная организация и номер проекта.
  • контрольные приборы, их номера, шкалы и классы.
  • температура в начале и конце испытания.
  • испытательная среда.
  • рабочее и испытательное давление.
  • время выдержки, фактическое и допустимое падение давления.
  • число заглушек и подписи.

Пустые строки заполняют фактическими данными. Если предусмотренный реквизит объективно не применяется, решение фиксируют понятной отметкой и подтверждают по правилам конкретного проекта; удалять строку из формы только ради компактности не следует.

Как заполнить документ

  1. Перенесите официальное наименование объекта, адрес и обозначение этапа из рабочей документации.
  2. Укажите организации и представителей так, чтобы должности и полномочия можно было проверить.
  3. Внесите проектные обозначения, номера чертежей, оборудования, проводок или приложений без сокращений, создающих неоднозначность.
  4. Заполняйте величины вместе с единицами измерения и не смешивайте проектные, рабочие и испытательные значения.
  5. Сопоставьте дату документа с фактической последовательностью работ и датами связанных журналов и актов.
  6. Перед подписанием проверьте все строки, приложения и количество экземпляров.

В размещенном образце использован единый условный объект — производственно-складской комплекс «Северный парк», проект 26-СП-АТХ. Значения служат примером заполнения и не должны переноситься в реальный документ без сверки с объектом.

Что проверить перед подписанием

  • контрольный прибор пригоден по диапазону и классу точности.
  • температурные условия зафиксированы в обеих точках.
  • фактическое падение давления не превышает допустимое.
  • наименование объекта и организаций совпадает во всех связанных документах.
  • в документе нет незаполненных обязательных реквизитов и противоречивых дат.
  • подписанты определены организационными документами проекта.

Полезно выполнить перекрестную проверку: открыть рабочий чертеж, спецификацию, паспорт или протокол и последовательно подтвердить каждое обозначение. Для числовых значений отдельно проверяют единицы, диапазон прибора и допустимые критерии.

Типовые ошибки

  1. не указана длительность выдержки.
  2. смешаны абсолютное падение давления и процент за час.
  3. прибор невозможно идентифицировать по номеру.
  4. нормативные графы переименованы или удалены.
  5. подпись проставлена лицом, полномочия которого не подтверждены.
  6. в статье или карточке указана универсальная обязательность рекомендуемой формы.

Исправления лучше вносить до подписания и передачи комплекта. Если документ уже подписан, порядок корректировки согласуют с участниками строительства и правилами принятого документооборота, сохраняя прослеживаемость версии.

Скачать DOCX и получить помощь

Ниже доступен редактируемый DOCX формы «Акт испытания трубных проводок на герметичность с определением падения давления за время испытания». Перед применением проверьте действующую редакцию нормативных требований, область применения и перечень документов по вашему объекту.
