Описание объекта
Объектом является демонтаж существующего мостового крана и монтаж нового мостового крана грузоподъемностью 20/5 тонн на территории промышленного участка в городе. Работы направлены на обновление грузоподъемного оборудования для обеспечения надежной эксплуатации производственного процесса.
Характеристика объекта и работ
Проект ППР учитывает особенности строительной площадки, требования к безопасности и технологическую последовательность работ с применением специализированного оборудования.
Подготовительные работы
- Установка сигнального ограждения по периметру рабочей зоны;
- Организация временного электроснабжения и водоснабжения;
- Монтаж временного освещения площадки;
- Устройство площадок для складирования материалов и конструкций;
- Обеспечение средствами пожаротушения;
- Завоз механизмов, строительных материалов и конструкций на площадку.
Основные технологические работы
- Демонтаж мостового крана с использованием автокрана КС-65740-6 (40 т) с поэтапным снятием грузовой тележки, кабины управления, люльки, пролетных и концевых балок;
- Монтаж нового мостового крана с проверкой комплектности, расконсервацией, установкой и сваркой пролетных и концевых балок, монтажом электрооборудования и проверкой электрических параметров;
- Контроль точности сборки с допуском по диагоналям не более 5 мм;
- Проверка и обеспечение надежности строповки и креплений на всех этапах.
Контроль организации и качество проектных решений
- Назначение ответственного ИТР за производство работ с применением подъемных сооружений;
- Соблюдение технологической последовательности и безопасности при работе с автокраном и демонтажных операциях;

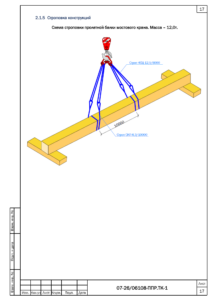

- Использование схем строповки и проверка надежности стропов при пробных подъемах;
- Контроль качества сварочных и болтовых соединений, а также электрических параметров крана;
- Обеспечение своевременного снабжения и организации складирования материалов.
Разработанная документация
- Пояснительная записка к ППР;
- Графики производства работ: календарный график, графики движения рабочих, машин и механизмов, график поставки материалов;

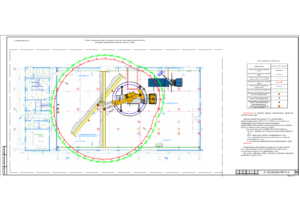

- Стройгенплан с указанием ограждений, складских площадок и расположения временных коммуникаций;
- Технологические карты: ТК-1 «Демонтаж металлоконструкций мостового крана», ТК-2 «Монтаж металлоконструкций мостового крана», ТК-3 «Монтаж и проверка электрооборудования крана».
Итоги реализации
ППР был разработан и согласован в течение 3 рабочих дней. Подрядчик своевременно приступил к работам, что обеспечило четкое соблюдение технологической последовательности. Проектная документация позволила оптимизировать организацию работ, повысить безопасность и качество выполнения демонтажных и монтажных операций.
