Журнал производства антикоррозионных работ (Приложение Г СП72.13330.2016)

Ссылка: Приложение Г к СП 72.13330.2016

Актуальность: Действующая форма исполнительной документации

Изменения: с изменениями от 29.07.2019 г. (актуально по сегодняшний день)

Область распространения: на производство и приемку АКЗ строительных конструкций и сооружений

Назначение: Освидетельствование АКЗ в процессе строительно-монтажных работ на объекте

Антикоррозионная защита строительных конструкций в журнале ведется методом вторичной защиты (дополнительная защита конструкций когда первичная защита недостаточна). К этому методу относятся защита:

• нанесением защитных составов;
• оклеечной изоляцией;
• обмазочными защитными составами;
• облицовкой штучными материалами/изделиями;
• пропиткой;
• проникающими смесями химически стойкими материалами;
• обетонированием.

Защита строительных конструкций проводится со стороны действия агрессивной среды с учетом ее неблагоприятных (максимальных) значений в требуемом влажностном режиме. Условия проведения работ могут быть как заводские, так и полевые условиях на строительных площадках. АКЗ включает в себя комплекс работ:

• подготовка защищаемой конструкции;
• приготовление материалов систем АКЗ;
• собственно нанесение защитных материалов (грунтовка, защитное покрытие);
• сушка, при необходимости термообработка.

При монтаже стальных конструкций так же необходимо вести журнал по АКЗ сварных соединений. А монтажные работы ведутся по журналу монтажа строительных конструкций. Весь перечень работ дополнительно прописывается в общем журнале работ.

# # Состав журнала производства АКЗ

Образец журнала производства антикоррозионной защиты приведен в СП 72.13330.2016 «Защита строительных конструкций и сооружений от коррозии». В документе можно найти оформление обложек и страниц всех журналов, требуемых в строительстве. Скачать журнал производства антикоррозионной защиты вы можете на нашем сайте. Мы разработали бланк в разных форматах (Excel, Word) по образцу из Приложения Г СП 72.13330.2016. В составе документа представлены:

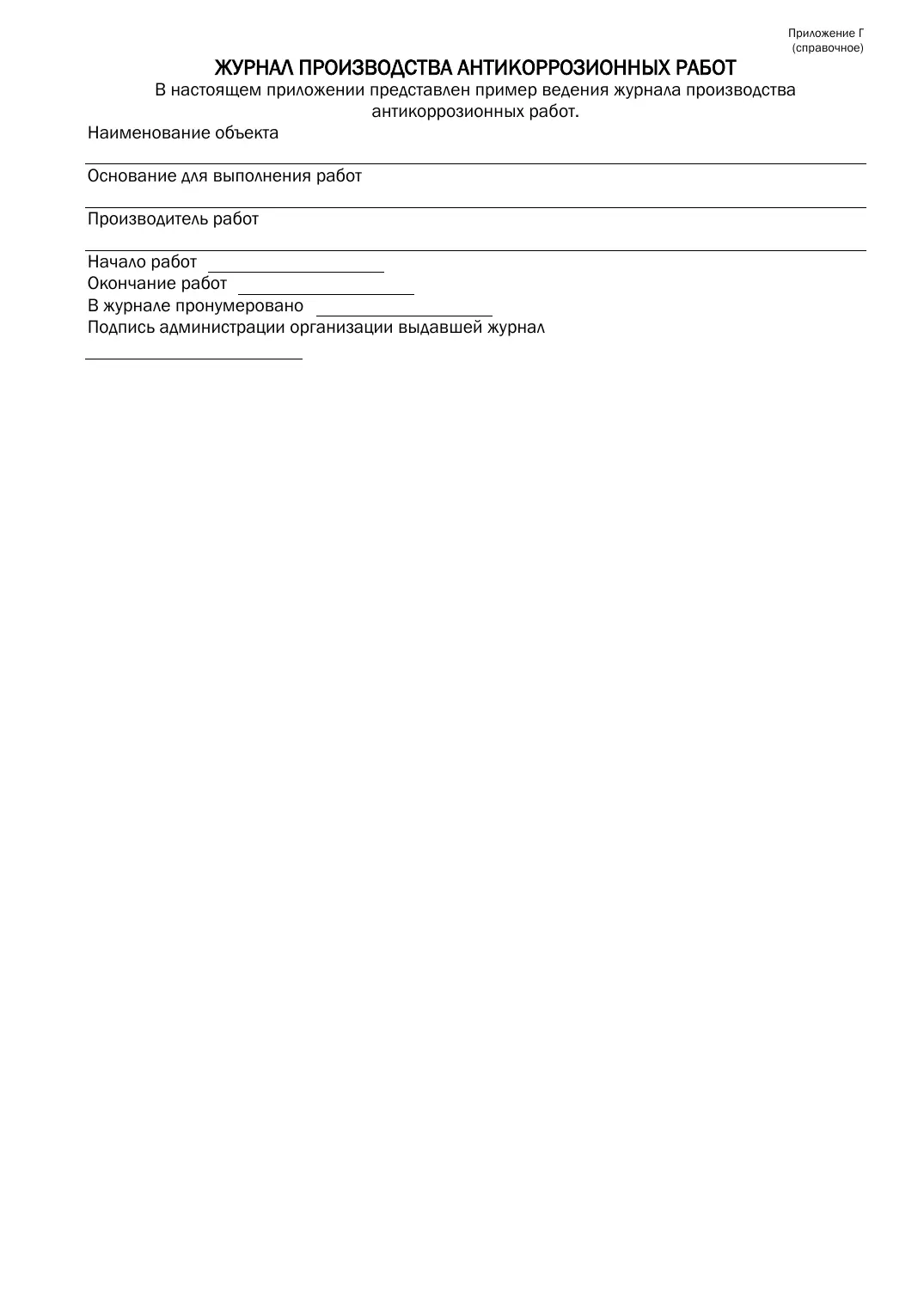

• Титульный лист – первая страница обложки. Содержит общую информацию о журнал, объекте строительства и организациях.
• Табличная часть. Это основной раздел журнала, где заполняют данные, касающиеся непосредственно работ по АКЗ.
• Последняя страница обложки. Здесь указывают количество пронумерованных и прошнурованных страниц, а также данные руководителя организации, выдавшей журнал: должность, фамилию с инициалами и подпись.

# # Как заполнить титульный лист журнала

Заполнение журнала производства антикоррозионной защиты не вызывает особых трудностей, поскольку все графы таблицы и строчки страниц имеют названия. Так, на титульном листе необходимо указать:

• Номер журнала.
• На каком объекте строительства производятся эти работы. Это может быть цех завода, жилой дом и пр.;
• Основания для выполнения работ — разрешение, согласно проекта или др.;
• Производитель работ, к примеру, Начальник участка Иванов И. И.;
• Даты начала и окончания работ по АКЗ;
• Количество страниц пронумерованных в журнале;
• И последним пунктом идет подпись

# # Что вписывать в таблицу журнала

Особое внимание необходимо уделить заполнению табличной части журнала. Она состоит из 13 столбцов, в которых описывают сроки, условия и прочие особенности по выполнению работ. Названия граф опять же подскажут, что необходимо вписать в каждую из них. Это следующие данные:

• Дата проведения работ.
• Наименование работ и применяемых материалов (пооперационно).
• Объем работ, м.
• Температура во время выполнения работ, °С на поверхности материала.
• Температура во время выполнения работ, °С окружающего воздуха на расстоянии не более 1 м от поверхности.
• Наименование, ГОСТ, ТУ применяемого материала АКЗ.
• Номер паспорта качества применяемого материала.
• Протокола входного контроля.
• Число нанесенных слоев и их толщина, мкм.
• Температура, °С, и продолжительность сушки отдельных слоев покрытия, ч.
• Фамилия и инициалы бригадира (специалиста), выполнявшего защитное покрытие.
• Дата и номер акта освидетельствования выполненных работ.
• Примечание
