Исполнительно-техническая документация

Журнал испытания горячим штампом мерзлых грунтов — ГОСТ 20276.3-2020, приложение А

Справочная форма: ГОСТ 20276.3-2020, приложение А.

Скачать DOCX Содержание

DOCXредактируемый файл
Без регистрациипрямая ссылка
Проверено инженеромГИП, Менеджер проектов

DOCX Файл к статье Журнал испытания горячим штампом мерзлых грунтов (ГОСТ 20276.3-2020, приложение А) 38,9 КБ · можно редактировать Открыть комплект

Автор: Нурисламов Артур Данилович • ГИП, Менеджер проектов

Опубликовано: 08.10.2026 • Обновлено: 09.10.2026 • 1 мин чтения

Содержание статьи 3 раздела

Файл к материалу Готовый комплект для работы

DOCX PDF 38,9 КБ

Доступен без регистрации

Файлы и шаблоны к статье

Журнал испытания горячим штампом мерзлых грунтов (ГОСТ 20276.3-2020, приложение А)

Редактируетсяможно заполнить под свой объект
Прямая ссылкабез формы и ожидания письма
С пояснениямипорядок заполнения разобран ниже

DOCX Скачать DOCXоткроется в новой вкладке PDF Скачать PDF для печатиоткроется в новой вкладке

Посмотреть заполненный образец

Перед применением сверьте форму с проектом, договором и требованиями конкретного объекта.

01Скачайтенужный формат
02Заполнитеданными объекта
03Проверьтепо подсказкам статьи

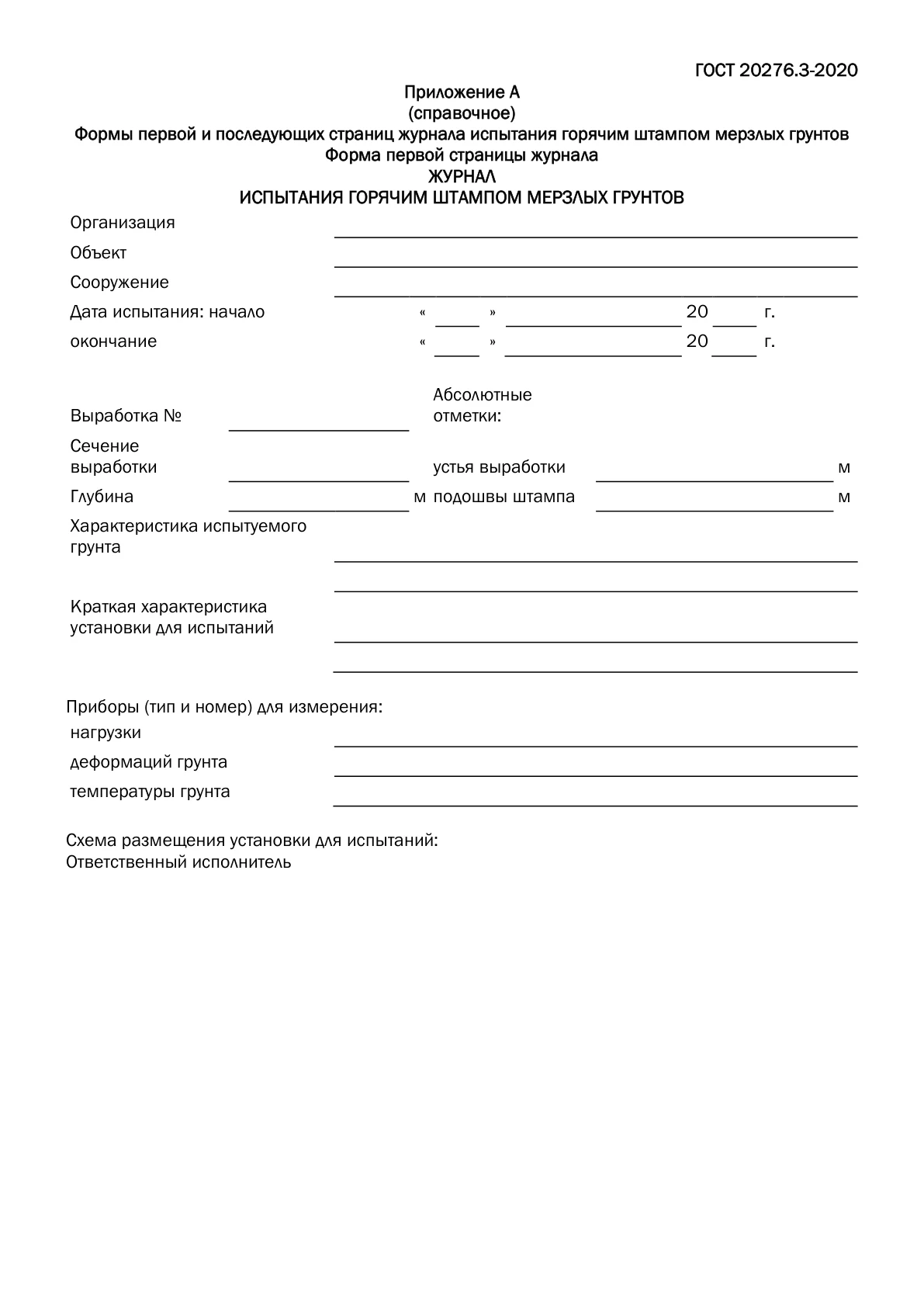

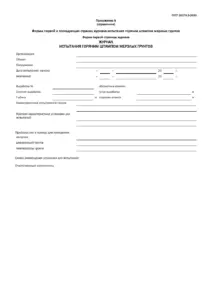

Журнал испытания горячим штампом мерзлых грунтов воспроизводит форму ГОСТ 20276.3-2020, приложение А.

Для чего используется

Журнал применяют для документирования исходных данных, хода и результатов испытаний грунта или свай на объекте строительства.

Что входит в файл

DOCX содержит отдельную титульную часть и нормативные журнальные таблицы со всеми графами, обозначениями, примечаниями и подписными блоками.

Файлы

Доступны редактируемый DOCX, PDF и полностью заполненный пример той же формы.

К перечню исполнительной документации

Эксперт статьи Опыт с 2005 года

Нурисламов Артур Данилович ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год Подробнее об эксперте

Заполненный бланк Образец заполнения формы Условные данные

Это демонстрация заполнения. При подготовке исполнительной документации замените реквизиты, даты, номера и участников на данные вашего объекта.

ГОСТ 20276.3-2020, приложение А (справочная форма)

Журнал испытания горячим штампом мерзлых грунтов

Организация

ООО «ГеоТест-Урал»

(наименование организации)

Объект (пункт)

Строительство жилого комплекса «Северный квартал», корпус 2, г. Екатеринбург

Сооружение

Свайно-плитный фундамент корпуса 2

Дата испытания: начало

14.10.2026

окончание

14.10.2026

Выработка №

СК-21

Сечение выработки (диаметр скважины)

Ø 325 мм

Глубина

6,00 м

Абсолютная отметка устья выработки

126,80 м

Абсолютная отметка подошвы штампа

120,80 м

Характеристика испытуемого грунта

Суглинок льдистый, твердомерзлый

Краткая характеристика установки для испытаний

Горячий штамп Ø 277 мм с электронагревом

Приборы (тип и номер) для измерения нагрузки

Манометр МП3-У № 51802

Приборы (тип и номер) для измерения деформаций грунта

Датчики ЛИР-7 № 41–43

Приборы (тип и номер) для измерения температуры грунта

Термокосы ТК-80 № 7 и № 8

Схема размещения

Штамп по оси СК-21; датчики через 10 см по левому и правому краям

Ответственный исполнитель

ведущий инженер Смирнов А. В. /Смирнов/

Схема расположения установки

нагреваемый штампдатчики Л/П по краям0–80 смнагрузочная система

Номер испытания

ГШ-21/1

Отметка испытания на глубине, м	Дата	Глубина проведения испытания, м	Этап оттаивания, время t, ч	Время проведения испытания t, ч	Интервал времени Δt (продолжительность испытаний), мин	Показания манометра, МПа	Нагрузка на штамп, кН	Давление p по подошве штампа, МПа	Показания датчиков деформаций, мм			Поправка к показаниям датчиков деформации, мм			Среднее значение осадки, мм	Глубина протаивания под штампом (по чаше оттаивания) H, мм		Относительная осадка штампа δ = S/H	Примечание
Отметка испытания на глубине, м	Дата	Глубина проведения испытания, м	Этап оттаивания, время t, ч	Время проведения испытания t, ч	Интервал времени Δt (продолжительность испытаний), мин	Показания манометра, МПа	Нагрузка на штамп, кН	Давление p по подошве штампа, МПа	S₁′, мм	S₂′, мм	S₃′, мм	S₁″, мм	S₂″, мм	S₃″, мм	S=(S₁+S₂+S₃)/3, мм	Глубина протаивания: Hц под центром; H₁—H₄ под краями, мм	Принятая в расчет глубина H, мм	Относительная осадка штампа δ = S/H	Примечание
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
120,80	14.10.2026	6,00	0	0	0	0,05	15,0	0,25	0,20	0,22	0,21	0,00	0,00	0,00	0,21	0; 0; 0; 0; 0	0	—, не определяется	Исходный отсчет
120,80	14.10.2026	6,00	2	2	120	0,05	15,0	0,25	0,64	0,66	0,65	0,02	0,02	0,02	0,63	390; 380; 400; 390; 390	390	0,00162	Через 2 ч

В графе 16 S₁, S₂ и S₃ — исправленные значения показаний, определяемые как Sᵢ′−Sᵢ″.

Номер испытания

ГШ-21/1

Место заложения температурных датчиков по краям (Л — левый, П — правый) штампа

Отметка испытания на глубине, м	Дата замера, ч, мин	Показания, °C	Глубина заложения температурных датчиков, см																		Примечание
			0		10		20		30		40		50		60		70		80
			Л	П	Л	П	Л	П	Л	П	Л	П	Л	П	Л	П	Л	П	Л	П
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
120,80	14.10 09:00	температура	−0,3	−0,3	−0,5	−0,5	−0,8	−0,8	−1,0	−1,1	−1,3	−1,3	−1,5	−1,5	−1,7	−1,7	−1,8	−1,8	−1,9	−1,9	До нагрева
120,80	14.10 11:00	температура	2,0	2,1	1,4	1,5	0,8	0,9	0,3	0,4	−0,1	−0,2	−0,7	−0,8	−1,1	−1,2	−1,5	−1,5	−1,7	−1,7	Через 2 ч
