К перечню исполнительной документации

Исполнительно-техническая документация

Журнал испытаний грунта штампом — ГОСТ 20276.1-2020, приложение А

Рекомендуемая форма: ГОСТ 20276.1-2020, приложение А.

Скачать DOCX Содержание

DOCXредактируемый файл
Без регистрациипрямая ссылка
Проверено инженеромГИП, Менеджер проектов

DOCX Файл к статье Журнал испытаний грунта штампом (ГОСТ 20276.1-2020, приложение А) 37,5 КБ · можно редактировать Открыть комплект

Автор: Нурисламов Артур Данилович • ГИП, Менеджер проектов

Опубликовано: 08.10.2026 • Обновлено: 09.10.2026 • 1 мин чтения

Содержание статьи 3 раздела

Файл к материалу Готовый комплект для работы

DOCX PDF 37,5 КБ

Доступен без регистрации

Файлы и шаблоны к статье

Журнал испытаний грунта штампом (ГОСТ 20276.1-2020, приложение А)

Редактируетсяможно заполнить под свой объект
Прямая ссылкабез формы и ожидания письма
С пояснениямипорядок заполнения разобран ниже

DOCX Скачать DOCXоткроется в новой вкладке PDF Скачать PDF для печатиоткроется в новой вкладке

Посмотреть заполненный образец

Перед применением сверьте форму с проектом, договором и требованиями конкретного объекта.

01Скачайтенужный формат
02Заполнитеданными объекта
03Проверьтепо подсказкам статьи

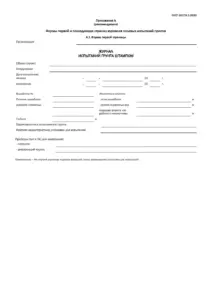

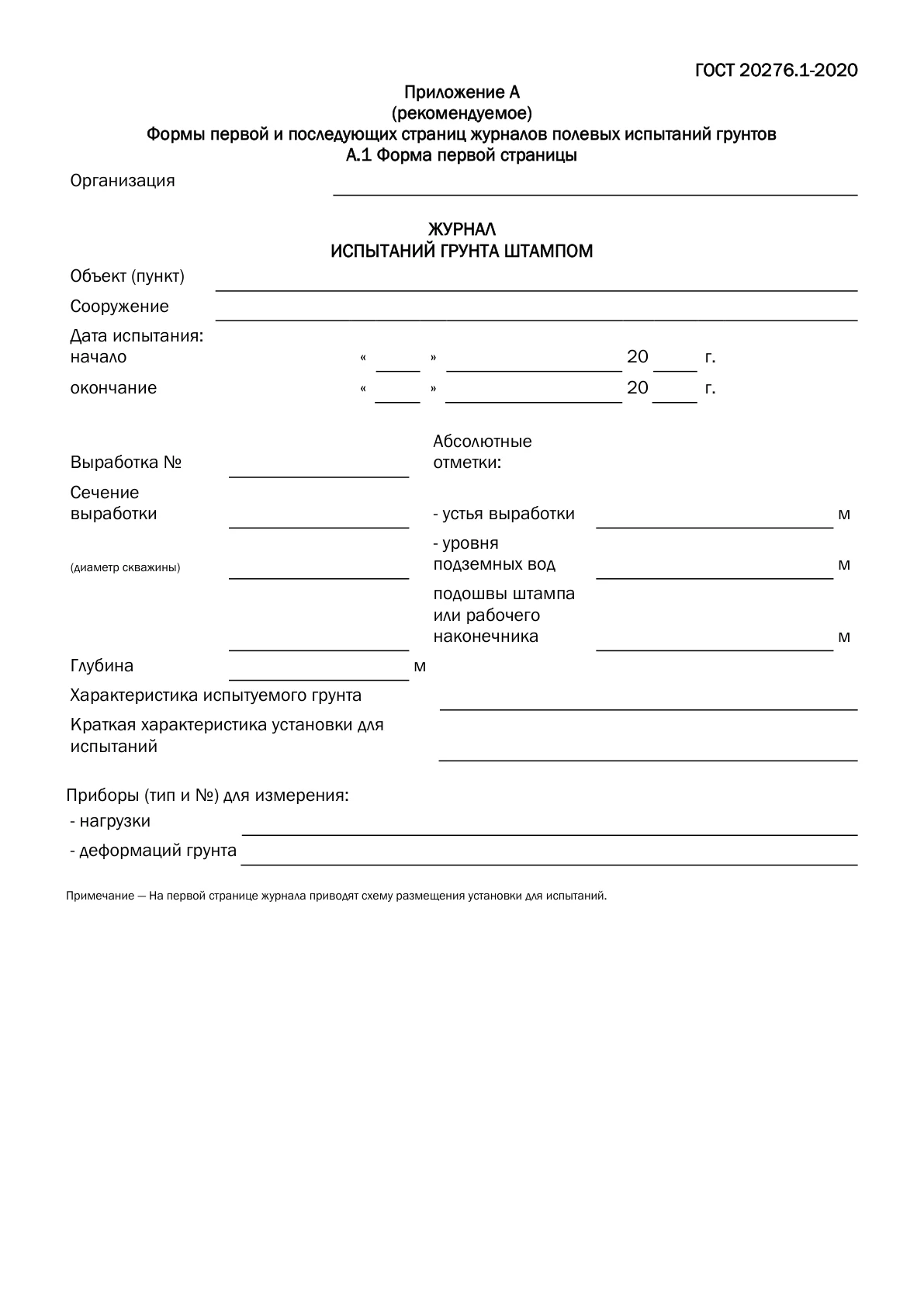

Журнал испытаний грунта штампом воспроизводит форму ГОСТ 20276.1-2020, приложение А.

Для чего используется

Журнал применяют для документирования исходных данных, хода и результатов испытаний грунта или свай на объекте строительства.

Что входит в файл

DOCX содержит отдельную титульную часть и нормативные журнальные таблицы со всеми графами, обозначениями, примечаниями и подписными блоками.

Файлы

Доступны редактируемый DOCX, PDF и полностью заполненный пример той же формы.

К перечню исполнительной документации

Эксперт статьи Опыт с 2005 года

Нурисламов Артур Данилович ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год Подробнее об эксперте

Заполненный бланк Образец заполнения формы Условные данные

Это демонстрация заполнения. При подготовке исполнительной документации замените реквизиты, даты, номера и участников на данные вашего объекта.

ГОСТ 20276.1-2020, приложение А (рекомендуемая форма)

Журнал испытаний грунта штампом

Организация

ООО «ГеоТест-Урал»

(наименование организации)

Объект (пункт)

Строительство жилого комплекса «Северный квартал», корпус 2, г. Екатеринбург

Сооружение

Свайно-плитный фундамент корпуса 2

Дата испытания: начало

12.10.2026

окончание

13.10.2026

Выработка №

СК-12

Сечение выработки (диаметр скважины)

Ø 325 мм

Глубина

4,00 м

Абсолютная отметка устья выработки

248,60 м

Уровень подземных вод

244,80 м

Отметка подошвы штампа

244,60 м

Характеристика испытуемого грунта

Суглинок тугопластичный, ИГЭ-3

Краткая характеристика установки для испытаний

Штамп III площадью 600 см²; гидродомкрат ДГ-50

Прибор (тип и номер) для измерения нагрузки

Манометр МП3-У, № 42871

Приборы (тип и номер) для измерения деформаций грунта

Прогибомеры 6ПАО, № 118–120; контрольный № 121

Номер испытания

ШТ-12/1

Схема размещения установки

Штамп в скважине СК-12 по оси 3/Б; реперная система закреплена вне зоны влияния нагрузки

Схема расположения установки

реакционная балкадомкратштамп 600 см²поверхность грунтапрогибомеры

Отметка испытания на глубине, м	Дата	Время	Интервал времени Δt, ч	Показания манометров, МПа	Нагрузка на штамп (суммарная), кН	Заглубление штампа, м (пригрузка вокруг штампа, МПа)	Давление p по подошве штампа, МПа	Показания прогибомеров, мм				Поправка к показаниям прогибомеров, мм	Исправленные показания прогибомеров, мм				Осадка штампа, мм		Время выдержки ΣΔt, ч	Сведения о замачивании грунта (для просадочных грунтов)				Примечание
Отметка испытания на глубине, м	Дата	Время	Интервал времени Δt, ч	Показания манометров, МПа	Нагрузка на штамп (суммарная), кН	Заглубление штампа, м (пригрузка вокруг штампа, МПа)	Давление p по подошве штампа, МПа	S₁	S₂	S₃	Контрольный	Поправка к показаниям прогибомеров, мм	S₁	S₂	S₃	(S₁+S₂+S₃)/3	ΔS	ΣΔS	Время выдержки ΣΔt, ч	Толщина песчаной подушки, см	Уровень воды, м³	Расход воды, м³	Время начала замачивания	Примечание
244,60	12.10.2026	10:00	0	0,05	30,0	0,00	0,50	0,42	0,40	0,41	0,00	0,00	0,42	0,40	0,41	0,41	0,41	0,41	0,25	2	не применимо	не применимо	не проводилось	Ступень 1
244,60	12.10.2026	10:15	0,25	0,10	60,0	0,00	1,00	0,86	0,84	0,85	0,00	0,00	0,86	0,84	0,85	0,85	0,44	0,85	0,50	2	не применимо	не применимо	не проводилось	Ступень 2

Часто задаваемые вопросы

Какой статус у формы?

Можно ли редактировать файл?

Как оформлен журнал?
