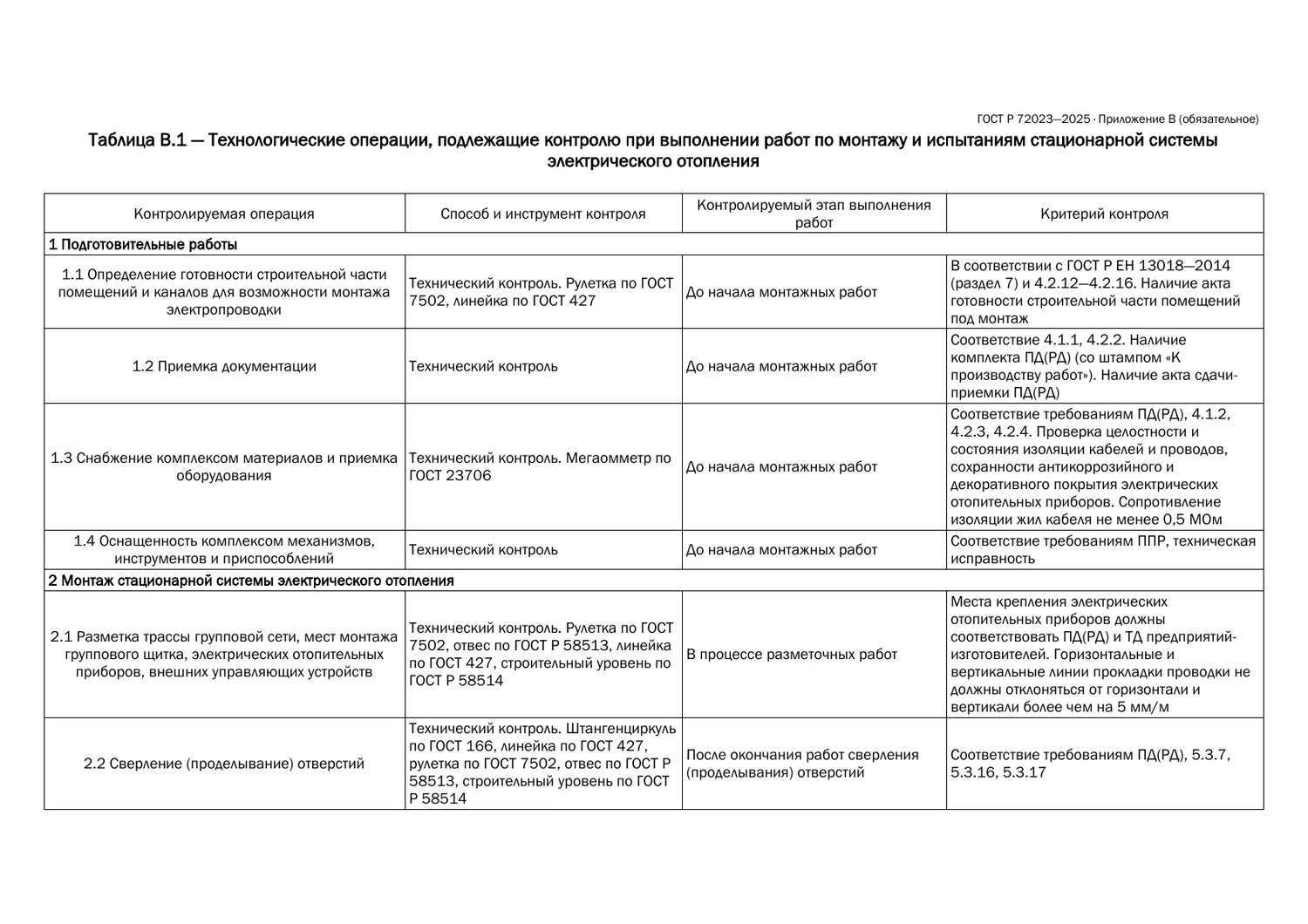

| 1 Подготовительные работы |
| 1.1 Определение готовности строительной части помещений и каналов для возможности монтажа электропроводки | Технический контроль. Рулетка по ГОСТ 7502, линейка по ГОСТ 427 | До начала монтажных работ | В соответствии с ГОСТ Р ЕН 13018—2014 (раздел 7) и 4.2.12—4.2.16. Наличие акта готовности строительной части помещений под монтаж |
| 1.2 Приемка документации | Технический контроль | До начала монтажных работ | Соответствие 4.1.1, 4.2.2. Наличие комплекта ПД(РД) (со штампом «К производству работ»). Наличие акта сдачи-приемки ПД(РД) |
| 1.3 Снабжение комплексом материалов и приемка оборудования | Технический контроль. Мегаомметр по ГОСТ 23706 | До начала монтажных работ | Соответствие требованиям ПД(РД), 4.1.2, 4.2.3, 4.2.4. Проверка целостности и состояния изоляции кабелей и проводов, сохранности антикоррозийного и декоративного покрытия электрических отопительных приборов. Сопротивление изоляции жил кабеля не менее 0,5 МОм |
| 1.4 Оснащенность комплексом механизмов, инструментов и приспособлений | Технический контроль | До начала монтажных работ | Соответствие требованиям ППР, техническая исправность |
| 2 Монтаж стационарной системы электрического отопления |
| 2.1 Разметка трассы групповой сети, мест монтажа группового щитка, электрических отопительных приборов, внешних управляющих устройств | Технический контроль. Рулетка по ГОСТ 7502, отвес по ГОСТ Р 58513, линейка по ГОСТ 427, строительный уровень по ГОСТ Р 58514 | В процессе разметочных работ | Места крепления электрических отопительных приборов должны соответствовать ПД(РД) и ТД предприятий-изготовителей. Горизонтальные и вертикальные линии прокладки проводки не должны отклоняться от горизонтали и вертикали более чем на 5 мм/м |
| 2.2 Сверление (проделывание) отверстий | Технический контроль. Штангенциркуль по ГОСТ 166, линейка по ГОСТ 427, рулетка по ГОСТ 7502, отвес по ГОСТ Р 58513, строительный уровень по ГОСТ Р 58514 | После окончания работ сверления (проделывания) отверстий | Соответствие требованиям ПД(РД), 5.3.7, 5.3.16, 5.3.17 |
| 2.3 Крепление монтажных коробок, прокладка и фиксация кабелей (проводов) от этажного щитка к месту установки группового щитка и к монтажным коробкам | Технический контроль. Рулетка по ГОСТ 7502, отвес по ГОСТ Р 58513, линейка по ГОСТ 427 | В процессе выполнения монтажных работ | Соответствие требованиям ПД(РД), ППР |
| 2.4 Сборка, установка и подключение группового щитка к групповой сети | Технический контроль | После установки и подключения щитка | Соответствие электрической схемы группового щитка требованиям ПД(РД), надежность электроконтактных соединений. Жилы кабелей и проводов, заведенных в щиток, должны быть промаркированы |
| 2.5 Монтаж внешних управляющих устройств | Технический контроль | После установки в проектное положение | Соответствие требованиям ПД(РД), ППР |
| 2.6 Установка кронштейнов, монтаж электрических отопительных приборов | Технический контроль. Линейка по ГОСТ 427, рулетка по ГОСТ 7502 | После установки в проектное положение | Соответствие требованиям ПД(РД), ППР |
| 2.7 Контроль схемы сборки электропроводки и испытания изоляции | Технический контроль. Мегаомметр по ГОСТ 23706 | | Соответствие требованиям ПД(РД). Соответствие сборки электропроводки схеме. Акт освидетельствования скрытых работ. Сопротивление изоляции должно быть не менее 1 МОм |
| 3 Приемо-сдаточные испытания |
| 3.1 Испытания стационарной системы электрического отопления | Технический контроль. Мегаомметр по ГОСТ 23706 | В процессе испытания | Соответствие ППР, 6.4, 6.6. Наличие отчета об испытаниях |
| 3.2 Комплексное опробование стационарной системы электрического отопления | Технический контроль | В процессе опробования | Соответствие ППР, 6.7, 6.8. Наличие акта технической готовности работ по монтажу стационарной системы электрического отопления |
