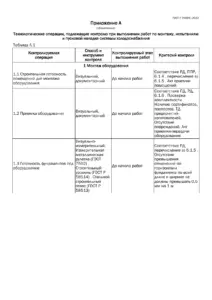

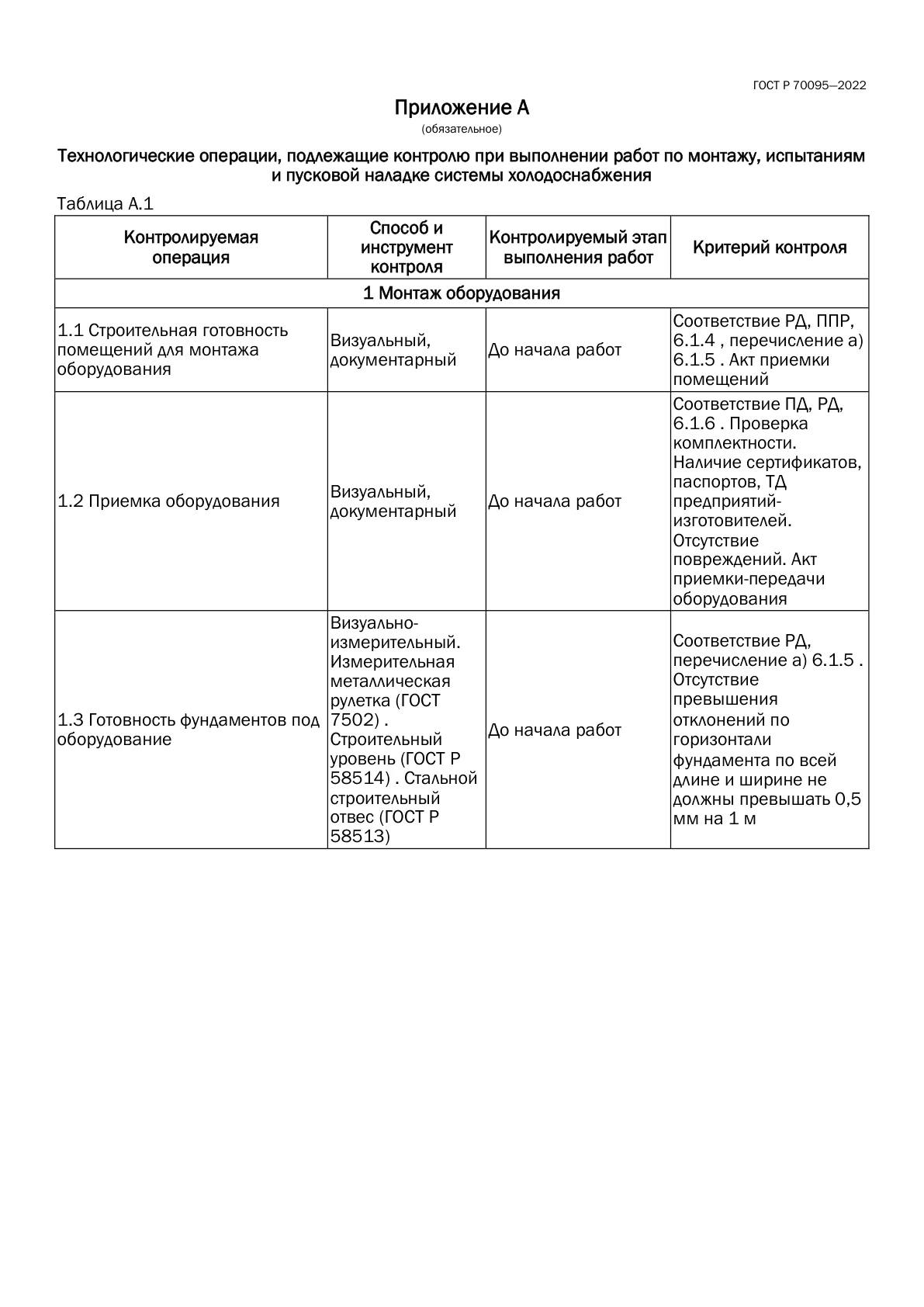

| 1 Монтаж оборудования |
| 1.1 Строительная готовность помещений для монтажа оборудования | Визуальный, документарный | До начала работ | Соответствие РД, ППР, 6.1.4 , перечисление а) 6.1.5 . Акт приемки помещений |
| 1.2 Приемка оборудования | Визуальный, документарный | До начала работ | Соответствие ПД, РД, 6.1.6 . Проверка комплектности. Наличие сертификатов, паспортов, ТД предприятий-изготовителей. Отсутствие повреждений. Акт приемки-передачи оборудования |
| 1.3 Готовность фундаментов под оборудование | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | До начала работ | Соответствие РД, перечисление а) 6.1.5 . Отсутствие превышения отклонений по горизонтали фундамента по всей длине и ширине не должны превышать 0,5 мм на 1 м |
| 1.4 Доставка оборудования к месту монтажа и подготовка к подъему | Визуальный | До начала работ | Соответствие ППР и перечисления а) , в) 6.2.2 |
| 1.5 Проверка готовности грузоподъемных механизмов и приспособлений, инструментов, средства измерений | Визуальный, опробование | До начала работ | Соответствие ППР и перечисление б) 6.2.2 . Наличие и исправность грузоподъемных механизмов и приспособлений. Наличие инструмента, оборудования, средств измерений и принадлежностей, применяемых при монтаже |
| 1.6 Установка виброопор на холодильные машины (установки) | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | В процессе и после выполнения установки | Соответствие требованиям РД, ППР, ТД предприятий — изготовителей по монтажу и эксплуатации оборудования, перечисление г) 6.2.2 . Прочность установки опор при механическом опробовании на отрыв |
| 1.7 Подъем, перемещение и установка в проектное положение оборудования | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | В процессе выполнения установки | Соответствие требованиям РД, ППР, перечисление д) 6.2.2 . Соблюдение схем строповки оборудования, требований ТД предприятий — изготовителей по монтажу и эксплуатации оборудования |
| 1.8 Выверка установленного на фундамент оборудования | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | После окончания установки оборудования | Соответствие требованиям РД, ППР, перечисление е) 6.2.2 |
| 1.9 Закрепление оборудования на фундаменте | Визуальный | В процессе выполнения работ | Соответствие требованиям РД, перечисление ж) 6.2.2 |
| 1.10 Присоединение оборудования к инженерным коммуникациям | Визуальный | В процессе выполнения работ | Соответствие требованиям РД, ППР и ТД предприятий-изготовителей, перечисление и) 6.2.2 |
| 1.11 Подготовка к индивидуальному испытанию оборудования | Визуально-измерительный | Перед испытанием | Соответствие требованиям РД, ППР. Исправность арматуры и КИП. Готовность инженерных сетей к испытанию оборудования |
| 1.12 Индивидуальное испытание оборудования | Визуально-измерительный. Термометр (ГОСТ 28498) . Манометр (ГОСТ 2405) . Часы | В процессе испытания | Соответствие требованиям РД, ППР и ТД предприятий — изготовителей по монтажу и эксплуатации оборудования, 7.2.3 |
| 2 Монтаж трубопроводов и трубопроводной арматуры |
| 2.1 Строительная готовность помещений для монтажа трубопроводов | Визуальный, документарный | До начала работ | Соответствие РД, ППР, 6.1.4 , перечисление а) 6.1.5 . Акт приемки помещений |
| 2.2 Поставка и приемка материалов: трубопроводов, арматуры, крепежных и расходных материалов | Визуальный, опробование | До начала работ | Соответствие РД и 6.1.6 , перечисление а) 6.3.3 . Наличие сертификатов, паспортов. Техническая исправность арматуры |
| 2.3 Разметка трассы прокладки трубопроводов (мест установки опор, арматуры и ответвлений трубопроводов) | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | В процессе выполнения разметки | Соответствие РД, ППР, перечисление б) 6.3.3 . Соблюдение расстояния между средствами крепления |
| 2.4 Установка опор (опорных конструкций) | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | В процессе выполнения установки | Соответствие РД, ППР, перечисление в) 6.3.3 . Соблюдение проектных уклонов, вертикальности стояков. Прочность установки опор при механическом опробовании на отрыв |
| 2.5 Очистка внутренних поверхностей трубопроводов | Визуальный | В процессе выполнения очистки | Соответствие ППР, перечисление г) 6.3.3 . Чистота внутренних полостей труб и отсутствие повреждений наружных поверхностей труб |
| 2.6 Разметка труб | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Измерительная линейка (ГОСТ 427) | В процессе выполнения разметки | Соответствие ППР, перечисление д) 6.3.3 |
| 2.7 Резка, гибка труб, подготовка кромок | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) | В процессе выполнения работ | Соответствие ППР и ТД предприятия-изготовителя, перечисление е) 6.3.3 . Срез должен быть чистый, без внешних и внутренних заусенцев. Концы трубопроводов до начала сварки (пайки) или объединения резьбовых соединений должны быть заглушены |
| 2.8 Подготовка труб к сборке | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) | В процессе выполнения работ | Соответствие ППР, перечисление ж) 6.3.3 |
| 2.9 Сборка деталей и узлов трубопроводов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) | В процессе выполнения работ | Соответствие ППР, перечисление а) 6.3.4 . Прочность мест соединений сварки (пайки) стыков, отсутствие перекосов. Соответствие расположения арматуры РД |
| 2.10 Крепление трубопроводов к опорам (опорным конструкциям) | Визуальный | В процессе выполнения крепления | Соответствие ППР, перечисление б) 6.3.4 . Соответствие взаимного расположения мест соединений [сварки (пайки) стыков] трубопроводов и опор. Расстояние от соединительной детали медных труб до опоры должно быть не менее 50 мм |
| 2.11 Соединение трубопроводов, крепление трубопроводной арматуры и узлов к трубопроводам | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) | В процессе выполнения сборки и крепления | Соответствие ППР, перечисление в) 6.3.4 . Прочность мест соединений сварки (пайки) стыков, соблюдение режима сварки, правильность сварного шва, отсутствие перекосов. Соблюдение проектных уклонов, соосности трубопроводов, узлов, соответствие мест установки арматуры РД |
| 2.12 Подготовка к испытанию трубопроводов | Визуальный | Перед испытанием | Соответствие ППР, 7.2.2.2 . Исправность арматуры и КИП |
| 2.13 Промывка (продувка) трубопроводов | Визуальный | В процессе испытания | Соответствие ППР, 7.2.2.3 , 7.2.2.4 . Выход воды без механических примесей. Акт промывки (продувки) трубопроводов |
| 2.14 Гидростатические или манометрические испытания трубопроводов | Визуально-измерительный. Манометр (ГОСТ 2405) . Часы | В процессе испытания | Соответствие ППР, 7.2.2.5 — 7.2.2.10 . Акт гидростатического или манометрического испытания трубопроводов на герметичность |
| 3 Монтаж тепловой изоляции трубопроводов |
| 3.1 Строительная готовность помещений для тепловой изоляции трубопроводов | Визуальный | До начала работ | Соответствие РД, ППР, 6.1.4 , перечисление а) 6.1.5 |
| 3.2 Поставка материалов для тепловой изоляции, крепежных и расходных материалов | Визуально-измерительный. Толщиномер (ГОСТ Р 55614) | До начала работ | Соответствие РД, перечисление г) 6.4.3 . Наличие сертификатов. Соответствие толщины теплоизоляции, указанной в РД |
| 3.3 Очистка наружной поверхности трубопроводов | Визуальный | В процессе выполнения работ | Соответствие перечисление а) 6.4.3 . Чистота наружных поверхностей трубопроводов |
| 3.4 Грунтовка и покраска наружной поверхности стальных трубопроводов | Визуальный | В процессе выполнения работ | Соответствие требованиям РД, ППР, перечисления б) , в) 6.4.3 |
| 3.5 Проклейка швов и стыков теплоизоляционного слоя клеем, лентой | Визуальный | В процессе выполнения работ | Соответствие требованиям РД, ППР. Отсутствие повреждений поверхности теплоизоляционного слоя |
| 3.6 Окожушивание оболочками покровного слоя тепловой изоляции | Визуальный | В процессе выполнения работ | Соответствие 6.4.5 , 6.4.6 |
| 3.7 Маркировка трасс магистральных трубопроводов | Визуальный | В процессе выполнения работ | Соответствие 6.4.7 |
| 4 Монтаж силовых и слаботочных кабелей и проводов, щитов, КИП и средств автоматизации |
| 4.1 Строительная готовность помещений под монтаж кабелей и проводов, щитов, КИП и средств автоматизации | Визуальный | До начала работ | Соответствие РД, ППР, 6.1.4 , перечисление б) 6.1.5 . Наличие закладных опорных конструкций для крепления лотков и коробов. Наличие каналов, туннелей, ниш, борозд, закладных труб для скрытой проводки, проемов для прохода трубных и электрических проводок с установкой в них необходимых закладных конструкций (обрамлений, гильз, патрубков и т.п.) |
| 4.2 Поставка кабелей и проводов, щитов, КИП и средств автоматизации, крепежных и расходных материалов | Визуальный | До начала работ | Соответствие РД, ППР, перечисление а) 6.5.3 . Наличие сертификатов. Отсутствие внешних повреждений. Целостность оболочек кабелей и проводов |
| 4.3 Подготовка к монтажу кабелей и проводов, щитов, КИП и средств автоматизации: заготовка провода или кабеля | Визуально-измерительный. Штангенциркуль (ГОСТ 166) | При раскатке кабеля. | Соответствие марки сечения кабеля РД ППР, перечисление б) 6.5.3 . Проверка целостности и состояния изоляции жил кабеля. Жилы проводов должны быть промаркированы и зачищены |
| 4.4 Заготовка пучков, прозвонка и маркировка | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) | В процессе работы | Соответствие требованиям РД, ППР, перечисление в) 6.5.3 |
| 4.5 Монтаж лотков и коробов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) | В процессе выполнения монтажа | Соответствие требованиям РД, ППР, перечисление г) 6.5.3 |
| 4.6 Испытания непрерывности цепи заземления металлических лотков и коробов | Визуально-измерительный. Мегаомметр (ГОСТ 22261) | После окончания установки лотков | Соответствие РД, ППР, перечисления д) — ж) 6.5.3 . Наличие заземляющего проводника, не менее чем в двух местах. Сопротивление заземляющего проводника не должно превышать 0,1 Ом |
| 4.7 Монтаж кабелей и проводов, прокладываемых в лотках, коробах | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Динамометр (ГОСТ 13837) | В процессе выполнения монтажа | Соответствие требованиям РД, ППР, перечисления а) — г) 6.5.4 . Тяжение кабелей следует проводить с усилием, не превышающим допустимого для данного кабеля усилия натяжения |
| 4.8 Испытание изоляции после электропроводки кабелей и проводов | Измерительный. Мегаомметр на 1000 В (ГОСТ 22261) | По окончании работ, перед включением в сеть | Соответствие требованиям ППР, 6.5.7 , 6.5.8 . Сопротивление изоляции кабелей и проводов должно быть не менее 0,5 МОм |
| 4.9 Измерение сопротивления обмоток электродвигателей | Измерительный. Мегаомметр на 1000 В (ГОСТ 22261) | До подключения электродвигателей | Соответствие требованиям РД, ППР, 6.5.7 , 6.5.8 |
| 4.10 Поставка и подготовка к монтажу щитов | Визуальный | До начала работ | Соответствие РД, ППР, перечисления а) , б) 6.5.3 . Наличие ТД предприятия-изготовителя (схемы подключения). Отсутствие внешних повреждений щитов |
| 4.11 Монтаж щитов | Визуальный, измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) . Стальной строительный отвес (ГОСТ Р 58513) | В процессе работы | Соответствие требованиям РД, ППР, перечисление в) 6.5.4 . Целостность оболочек кабелей и проводов, наличие наконечников на них, запас по длине (100 — 300 мм). Наличие виброизолирующих прокладок. Наличие металлической или пластиковой бирки с номером кабеля в соответствии с прилагаемой к щитам ТД. Отклонения от вертикали при установке щитов не должны превышать значений, указанных в РД |
| 4.12 Индивидуальные испытания электротехнических устройств | Визуальный | В процессе испытания | Соответствие требованиям РД, ППР, ТД предприятий — изготовителей по монтажу и эксплуатации оборудования, 7.2.3.1 |
| 4.13 Технологическая готовность помещений под монтаж КИП и средств автоматизации | Визуальный | До начала работ | Соответствие РД, ППР, перечисление б) 6.1.5 . Акт технологической готовности помещений под монтаж |
| 4.14 Поставка КИП и средств автоматизации | Визуальный | До начала работ | Соответствие РД, ППР, перечисления а) 6.5.3 . Наличие сертификатов, паспортов, ТД предприятия-изготовителя |
| 4.15 Подготовка к монтажу КИП и средств автоматизации | Визуальный | До начала работ | Соответствие РД, ППР, перечисления б) 6.5.3 |
| 4.16 Монтаж КИП и средств автоматизации | Визуальный, измерительный. Измерительная металлическая рулетка (ГОСТ 7502) . Строительный уровень (ГОСТ Р 58514) | В процессе работы | Соответствие требованиям РД, ППР, 6.5.4 |
| 4.17 Индивидуальные испытания средств автоматизации | Визуальный | В процессе испытания | Соответствие требованиям РД, ППР, ТД предприятий — изготовителей по монтажу и эксплуатации оборудования, 7.2.3.2 |
| 5 Пусковая наладка |
| 5.1 Регулирование холодильного оборудования и гидравлическое регулирование сети трубопроводов | Визуально-измерительный. Расходомер (ГОСТ 8.361). Манометр (ГОСТ 2405) | В процессе регулирования | Соответствие требованиям ПД, РД, ППР, 8.1 |
| 5.2 Комплексная наладка системы холодоснабжения | Визуально-измерительный. Расходомер (ГОСТ 8.361). Манометр (ГОСТ 2405) . Термометр (ГОСТ 28498) | В процессе пусковой наладки | Соответствие требованиям ПД, РД, 8.2 . Соблюдение требований ТД предприятий — изготовителей по монтажу и эксплуатации оборудования |
