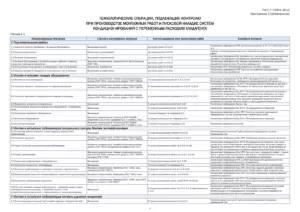

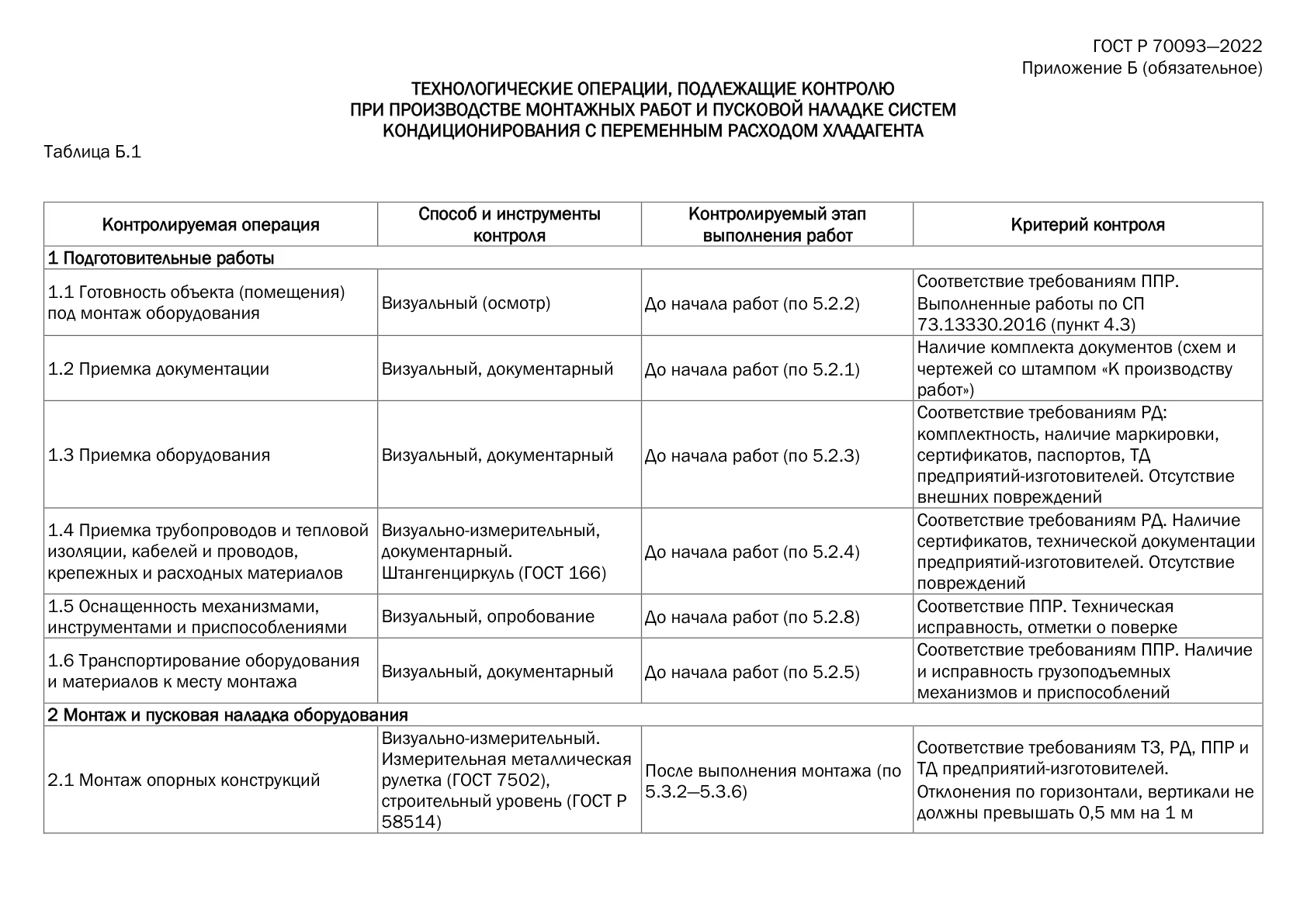

| 1 Подготовительные работы |
| 1.1 Готовность объекта (помещения) под монтаж оборудования | Визуальный (осмотр) | До начала работ (по 5.2.2) | Соответствие требованиям ППР. Выполненные работы по СП 73.13330.2016 (пункт 4.3) |
| 1.2 Приемка документации | Визуальный, документарный | До начала работ (по 5.2.1) | Наличие комплекта документов (схем и чертежей со штампом «К производству работ») |
| 1.3 Приемка оборудования | Визуальный, документарный | До начала работ (по 5.2.3) | Соответствие требованиям РД: комплектность, наличие маркировки, сертификатов, паспортов, ТД предприятий-изготовителей. Отсутствие внешних повреждений |
| 1.4 Приемка трубопроводов и тепловой изоляции, кабелей и проводов, крепежных и расходных материалов | Визуально-измерительный, документарный. Штангенциркуль (ГОСТ 166) | До начала работ (по 5.2.4) | Соответствие требованиям РД. Наличие сертификатов, технической документации предприятий-изготовителей. Отсутствие повреждений |
| 1.5 Оснащенность механизмами, инструментами и приспособлениями | Визуальный, опробование | До начала работ (по 5.2.8) | Соответствие ППР. Техническая исправность, отметки о поверке |
| 1.6 Транспортирование оборудования и материалов к месту монтажа | Визуальный, документарный | До начала работ (по 5.2.5) | Соответствие требованиям ППР. Наличие и исправность грузоподъемных механизмов и приспособлений |
| 2 Монтаж и пусковая наладка оборудования |
| 2.1 Монтаж опорных конструкций | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514) | После выполнения монтажа (по 5.3.2—5.3.6) | Соответствие требованиям ТЗ, РД, ППР и ТД предприятий-изготовителей. Отклонения по горизонтали, вертикали не должны превышать 0,5 мм на 1 м |
| 2.2 Установка наружного оборудования на опорные конструкции | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514) | В процессе выполнения установки (по 5.3.22—5.3.24) | Соответствие требованиям РД, ППР и ТД предприятий-изготовителей по монтажу и эксплуатации оборудования. Отклонения по горизонтали, вертикали не должны превышать 0,5 мм на 1 м |
| 2.3 Установка внутреннего оборудования на опорные конструкции | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514) | В процессе выполнения установки (по 5.3.9—5.3.20) | Соответствие требованиям РД, ППР и ТД предприятий-изготовителей по монтажу и эксплуатации оборудования. Отклонения по горизонтали, вертикали не должны превышать 0,5 мм на 1 м. Соблюдение межосевых расстояний, расстояния от воздухораспределителей до пола, величины перекрытия подвесного потолка декоративной панелью. Наличие уклона в сторону удаления конденсата |
| 2.4 Маркировка внутреннего оборудования | Визуальный | В процессе выполнения работ (по 5.3.9) | Соответствие требованиям РД (или ПД) |
| 2.5 Присоединение наружного и внутреннего оборудования к инженерным сетям | Визуальный | В процессе выполнения работ (по 5.3.19) | Соответствие требованиям РД, ППР и ТД предприятий-изготовителей |
| 2.6 Подготовка к испытанию оборудования | Визуальный | Перед испытанием (по подразделу 6.2) | Соответствие требованиям РД и ППР. Отсутствие внешних повреждений оборудования. Наличие присоединения к инженерным сетям |
| 2.7 Испытание оборудования | Визуально-измерительный. Термометр (ГОСТ 28498), анемометр (ГОСТ 6376), шумомер (ГОСТ Р 53188.1), часы | В процессе испытания (по подразделу 6.3) | Соответствие требованиям РД, ППР и ТД предприятий-изготовителей |
| 2.8 Комплексная наладка | Визуально-измерительный. Термометр (ГОСТ 28498), анемометр (ГОСТ 6376), шумомер (ГОСТ Р 53188.1), часы | В процессе наладки (по подразделу 6.4) | Соответствие требованиям ПД (РД) |
| 3 Монтаж и испытания трубопроводов холодильного контура. Монтаж тепловой изоляции |
| 3.1 Очистка внутренних полостей и осмотр наружных поверхностей трубопроводов | Визуальный | В процессе выполнения очистки (по 5.2.6) | Чистота внутренних полостей труб и отсутствие повреждений наружных поверхностей труб |
| 3.2 Установка креплений | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514) | В процессе выполнения установки (по 5.4.17) | Соответствие требованиям РД и ППР. Соблюдение проектных уклонов креплений |
| 3.3 Резка, гнутье труб, калибровка концов трубопроводов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), измерительная линейка (ГОСТ 427) | В процессе выполнения работ (по 5.4.2—5.4.8) | Соответствие требованиям РД, ППР и ТД предприятия-изготовителя. Срез трубы должен быть чистый, без внешних и внутренних заусенцев. Отсутствие царапин и надрезов. Не допускается снятие фаски на торцах труб. Концы трубопроводов до начала пайки или объединения резьбовых соединений должны быть заглушены |
| 3.4 Сборка трубопроводов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514), манометр (ГОСТ 2405) | В процессе выполнения сборки (по 5.4.9—5.4.16) | Соответствие требованиям РД и ППР. Прочность мест соединений (пайки) — стыков. Пайка в среде инертного газа. Отсутствие окалин и затеканий припоя в зазоры. Отсутствие наплывов, плен, раковин и непропаянных частей шва |
| 3.5 Соединение трубопроводов с оборудованием | Визуальный | В процессе выполнения работ (по 5.4.19) | Соответствие требованиям ППР. Соответствие взаимного расположения мест соединений стыков трубопроводов и оборудования |
| 3.6 Подготовка к испытанию трубопроводов | Визуальный | Перед испытанием (по подразделу 6.2) | Соответствие требованиям РД и ППР. Отсутствие механических повреждений |
| 3.7 Испытание трубопроводов на прочность и плотность (герметичность) | Визуально-измерительный. Манометр (ГОСТ 2405), часы, течеискатель (ГОСТ 28517) | В процессе испытания (по 6.3.4.1—6.3.4.13) | Соответствие требованиям РД и ППР. Отсутствие падения давления. Отсутствие разрывов и деформаций трубопроводов. Герметичность швов, отсутствие течи |
| 3.8 Вакуумирование (удаление неконденсируемых примесей из трубопроводов) | Визуально-измерительный. Вакуумметр (ГОСТ 2405), часы | В процессе выполнения работ (по 6.3.4.14) | Соответствие требованиям РД и ППР. Отсутствие повышения и падения давления, постоянное давление |
| 3.9 Заполнение трубопроводов хладагентом | Визуально-измерительный. Манометр (ГОСТ 2405), весы (ГОСТ 8.021), течеискатель (ГОСТ 28517) | В процессе выполнения работ (по 6.3.4.15—6.3.4.23) | Соответствие требованиям РД, ППР и ТД предприятий-изготовителей. Отсутствие течи во всех соединениях. Контроль массы хладагента взвешиванием. Наличие протокола испытаний холодильного контура |
| 3.10 Монтаж тепловой изоляции трубопроводов: — проклейка швов и стыков теплоизоляционного слоя клеем; — проклейка стыков и швов теплоизоляционного слоя лентой; — маркировка мест стыков трубопроводов | Визуальный | В процессе выполнения работ (по 4.2.7, 5.2.6, перечисление е), 5.4.5) | Соответствие требованиям РД, ППР и ТД предприятия-изготовителя. Отсутствие растяжения трубчатой изоляции. Отсутствие воздушных зазоров между трубопроводом и теплоизоляционным материалом. Отсутствие повреждений теплоизоляционного слоя. Наличие маркировки |
| 4 Монтаж и испытания трубопроводов системы удаления конденсата |
| 4.1 Очистка внутренних полостей труб и осмотр наружных поверхностей труб | Визуальный | В процессе выполнения очистки (по 5.2.7) | Чистота внутренних полостей труб и отсутствие повреждений наружных поверхностей труб |
| 4.2 Разметка мест и установка креплений трубопроводов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514) | После окончания разметки (по 5.2.7) | Соответствие РД и ППР. Соблюдение расстояния между средствами крепления |
| 4.3 Установка опор и опорных конструкций под трубопроводы | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514) | В процессе выполнения установки (по 5.5.11) | Соответствие требованиям РД. Соблюдение проектных уклонов, отсутствие перекосов |
| 4.4 Резка, гнутье труб, калибровка концов трубопроводов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514), измерительная линейка (ГОСТ 427) | В процессе выполнения работ (аналогично по 5.4.2—5.4.8) | Соответствие требованиям РД, ППР и ТД предприятия-изготовителя. Срез трубы должен быть чистый, без внешних и внутренних заусенцев. Отсутствие царапин и надрезов |
| 4.5 Крепление трубопроводов к опорам и опорным конструкциям | Визуальный | В процессе выполнения работ (по 5.5.5, 5.5.6) | Соответствие требованиям ППР. Соответствие взаимного расположения мест соединений (стыков) трубопроводов и опорных конструкций |
| 4.6 Прокладка трубопроводов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), строительный уровень (ГОСТ Р 58514), манометр (ГОСТ 2405) | В процессе выполнения работ (по 5.5.4, 5.5.7—5.5.13) | Соответствие требованиям РД и ППР. Соблюдение проектных уклонов. Отсутствие перекосов |
| 4.7 Подготовка к испытанию трубопроводов | Визуальный | Перед испытанием (по подразделу 6.2) | Соответствие требованиям РД и ППР. Отсутствие механических повреждений. Наличие присоединения к инженерным сетям |
| 4.8 Испытание трубопроводов методом пролива | Визуальный | В процессе испытания (по 6.3.5) | Соответствие требованиям РД и ППР. Отсутствие течи через стенки трубопроводов и места соединений |
| 5 Монтаж силовых и слаботочных кабелей и проводов |
| 5.1 Раскладка провода или кабеля | Визуально-измерительный. Штангенциркуль (ГОСТ 166), омметр (ГОСТ 23706), мегомметр (ГОСТ 22261), измерительная металлическая рулетка (ГОСТ 7502) | При раскладке кабеля (по 5.6.3) | Соответствие требованиям РД. Наличие запаса по длине. Целостность изоляции жил кабеля. Сопротивление изоляции жил кабеля не менее 0,5 МОм |
| 5.2 Маркировка проводов и кабелей | Визуальный | В процессе работы (по 5.6.3) | Соответствие марки сечения кабеля РД. Жилы проводов должны быть промаркированы и зачищены. Номер кабеля и провода должны соответствовать журналу прокладки кабелей |
| 5.3 Крепление проводов и кабелей | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), отвес стальной строительный (ГОСТ Р 58513) | После окончания разметки (по 5.6.3) | Соответствие требованиям РД |
| 5.4 Установка приспособлений для монтажа лотков, металлических коробов | Визуальный | В процессе выполнения монтажа (по 5.6.2) | Соответствие требованиям РД |
| 5.5 Монтаж опорных конструкций, лотков, коробов | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502) | В процессе выполнения монтажа (по 5.6.2) | Соответствие требованиям РД и эскизу заказа |
| 5.6 Испытания непрерывности цепи заземления лотков, металлических коробов | Визуально-измерительный. Омметр (ГОСТ 23706) | После окончания установки лотков (по 5.6.2) | Наличие соединения с заземляющим устройством не менее чем в двух местах |
| 5.7 Монтаж кабелей, установленных на лотках, металлических коробах | Визуально-измерительный. Измерительная металлическая рулетка (ГОСТ 7502), динамометр (ГОСТ 13837) | В процессе выполнения монтажа крепления (по 5.6.3) | Соответствие требованиям РД. Протяжку кабелей производить с усилием, не превышающим допустимого для данного кабеля усилия натяжения |
| 5.8 Испытание изоляции после монтажа кабелей и проводов электропитания и управления | Измерительный. Мегомметр (ГОСТ 22261) | Перед включением в сеть (по 5.6.3) | Сопротивление изоляции должно быть не менее 0,5 МОм. Наличие протокола измерения сопротивления изоляции |
| 6 Приемо-сдаточные испытания системы кондиционирования с переменным расходом хладагента |
| 6.1 Приемо-сдаточные испытания | Визуальный, документарный | В процессе испытания (по 6.3.6, 7.7) | Соответствие требованиям РД, ПД и технического регламента. Не иметь видимых повреждений. Наличие протоколов испытаний и технического отчета |
