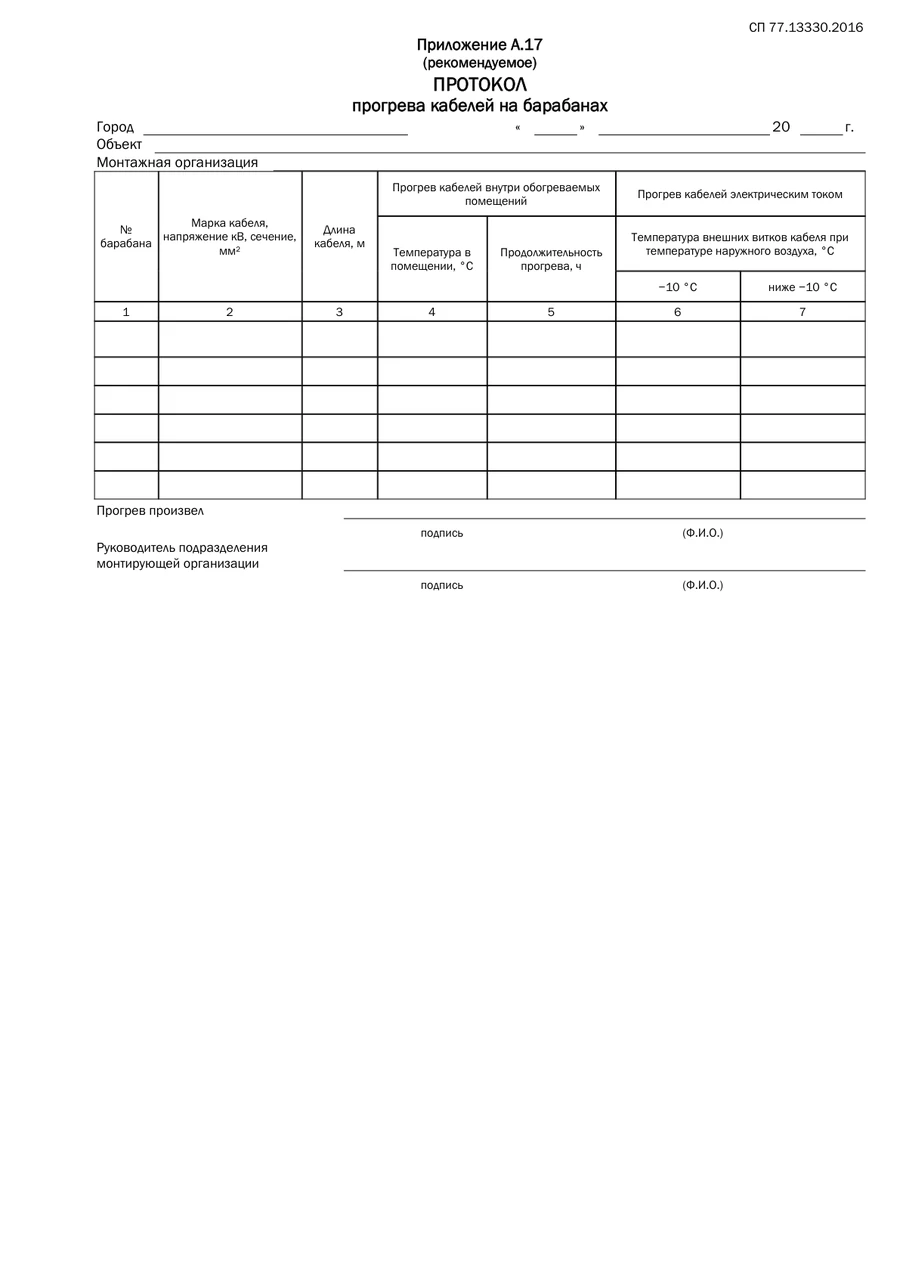

Протокол прогрева кабелей на барабанах — редактируемая форма приложения А.17 СП 77.13330.2016. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Заголовок, последовательность реквизитов, названия граф, подписи и примечания сверены с официальным образцом. Поля выполнены границами нативных таблиц Word: текст можно менять без разрушения линий, а пояснения остаются отдельными строками.

Форма А.17 относится к кабелям систем автоматизации и предусматривает два способа прогрева: внутри обогреваемого помещения и электрическим током. Одноимённая форма 16 И 1.13-07 имеет другой нормативный источник. При включении в комплект следует указывать приложение А.17 СП 77, чтобы документы нельзя было перепутать.

Для чего нужна форма

Протокол подтверждает подготовку кабеля на барабане к работам при пониженной температуре. По каждой строке фиксируют номер барабана, марку, напряжение, сечение, длину и фактически выбранный способ прогрева.

Для прогрева в помещении форма предусматривает температуру и продолжительность. Для прогрева электрическим током предусмотрены температуры внешних витков при наружном воздухе минус 10 °С и ниже минус 10 °С. Заполняют графы применённого способа, сохраняя остальные без противоречащих значений.

Что предусмотрено в бланке

  1. Место и дата. указывают город и дату с напечатанным префиксом года 20
  2. Объект. вносят полное наименование объекта
  3. Организация. указывают монтажную организацию, выполнявшую прогрев
  4. Барабан. фиксируют индивидуальный номер барабана
  5. Кабель. записывают марку, напряжение, сечение и длину
  6. Помещение. при этом способе указывают температуру и продолжительность
  7. Электрический ток. при этом способе записывают температуру внешних витков в применимой графе

Как заполнять

  1. Идентифицировать барабан. сверить номер с паспортом и маркировкой
  2. Перенести параметры. указать марку, напряжение, сечение и длину кабеля
  3. Выбрать способ. определить фактически применённый вариант прогрева
  4. Записать условия. для помещения внести температуру и время; для электрического прогрева — температуру витков
  5. Не смешивать графы. не вносить несовместимые результаты двух способов в одну строку без пояснения
  6. Проверить дату. согласовать её с кабельным журналом и началом прокладки
  7. Подписать. получить подписи исполнителя и руководителя подразделения

Кто оформляет и подписывает

Прогрев подтверждает непосредственный исполнитель. Вторую строку подписывает руководитель подразделения монтирующей организации. Подпись и Ф.И.О. для каждого лица размещены отдельно, поэтому фамилию не следует вписывать в поле подписи.
