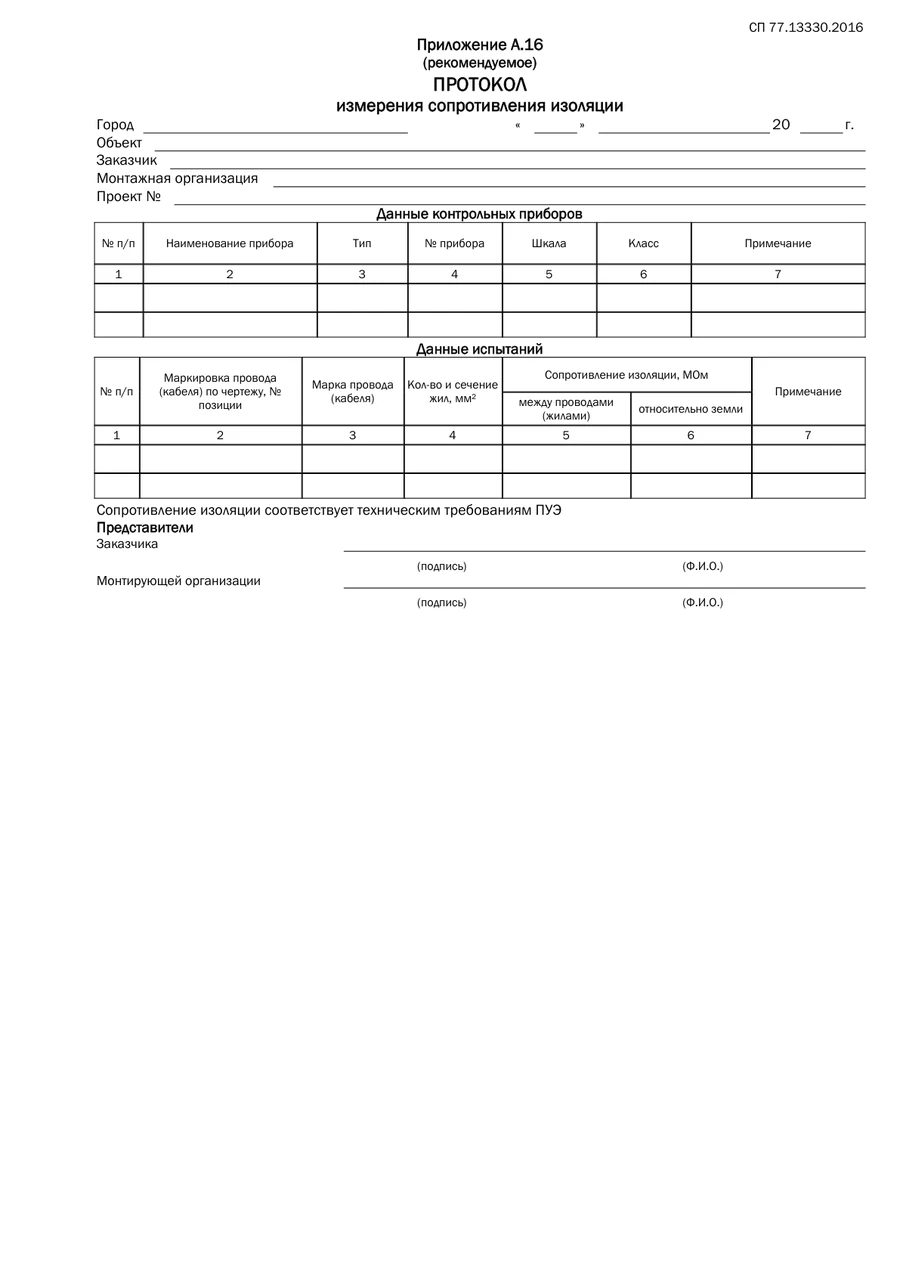

Протокол измерения сопротивления изоляции — редактируемая форма приложения А.16 СП 77.13330.2016. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Заголовок, последовательность реквизитов, названия граф, подписи и примечания сверены с официальным образцом. Поля выполнены границами нативных таблиц Word: текст можно менять без разрушения линий, а пояснения остаются отдельными строками.

Протокол А.16 применяют для электрических проводок систем автоматизации. Его не следует путать с протоколом проверки изоляции кабеля на барабане по И 1.13-07: в форме СП 77 отдельно фиксируют контрольные приборы и фактическое сопротивление между проводами или жилами и относительно земли.

Для чего нужна форма

Документ подтверждает результат измерения сопротивления изоляции смонтированных проводов и кабелей. Первая таблица идентифицирует применённые приборы, их тип, номер, шкалу и класс; вторая связывает результат с маркировкой по чертежу, маркой и сечением кабеля.

Итоговая формулировка о соответствии требованиям ПУЭ относится к заполненным строкам испытаний. Поэтому числовые значения, единицы измерения и сведения о приборе должны быть внесены до подписания представителями заказчика и монтирующей организации.

Что предусмотрено в бланке

  1. Место и дата. отдельно заполняют город, день, месяц и две цифры после напечатанного 20
  2. Участники. указывают объект, заказчика и монтажную организацию
  3. Проект. вносят точное обозначение проекта
  4. Приборы. фиксируют наименование, тип, номер, шкалу, класс и примечание
  5. Кабель. указывают маркировку по чертежу, марку, количество и сечение жил
  6. Измерение. записывают МОм между жилами и относительно земли
  7. Подписи. раздельно оформляют подпись и Ф.И.О. двух представителей

Как заполнять

  1. Заполнить шапку. указать город, дату, объект, стороны и номер проекта
  2. Идентифицировать прибор. перенести все реквизиты и сведения о пригодности или поверке
  3. Выбрать цепь. записать маркировку кабеля точно по рабочему чертежу
  4. Указать конструкцию. внести марку, количество и сечение жил
  5. Записать результаты. не смешивать измерения между жилами и относительно земли
  6. Оценить соответствие. сопоставить значения с применимыми техническими требованиями
  7. Получить подписи. заказчик и монтажная организация заполняют свои строки

Кто оформляет и подписывает

Протокол подписывают представитель заказчика и представитель монтирующей организации. Для каждой стороны предусмотрены отдельные поля подписи и Ф.И.О.; дата испытания уже указана в общей строке города и даты.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Протокол сверяют с рабочими схемами, кабельным журналом, ведомостью смонтированных средств автоматизации, документами на измерительный прибор и актами готовности или окончания монтажа. Маркировка и сечение должны совпадать с проектом и фактической прокладкой.

Типичные ошибки

  • использована похожая форма из другого свода правил или ведомственной инструкции;
  • в реестре исполнительной документации не указаны номер приложения и СП 77.13330.2016;
  • длинные значения внесены поверх пояснений или заменены вручную набранными подчёркиваниями;
  • обозначения объекта, проекта, кабеля, трубной проводки или сварного соединения расходятся со смежными документами;
  • даты выполнения, контроля и подписания не образуют логическую последовательность;
  • подписант указан без должности или его полномочия на дату оформления не подтверждены;
  • вместо двух результатов записано одно общее сопротивление без указания схемы измерения;
  • в строке прибора отсутствует индивидуальный номер или класс;

Проверка перед включением в комплект

  • в заголовке сохранены номер приложения и наименование формы;
  • объект и проект обозначены так же, как в рабочей документации;
  • заполнены все применимые графы, а неприменимые сведения обозначены однозначно;
  • перед полем года сохранён напечатанный префикс 20;
  • номера соединений, приборов, кабелей и заключений можно проследить по первичным записям;
  • подпись и Ф.И.О. внесены в отдельные предусмотренные поля;
  • готовый DOCX открыт после заполнения и проверен на переносы, обрезку и выход текста за границы таблицы;
  • поле города заполнено и не заменено названием объекта;
  • значения между жилами и относительно земли внесены в правильные графы;

Поле города сохранено перед датой, а год набирается только после напечатанного префикса 20. Две таблицы разделены заголовками и помещаются на одной странице вместе с подписями.
