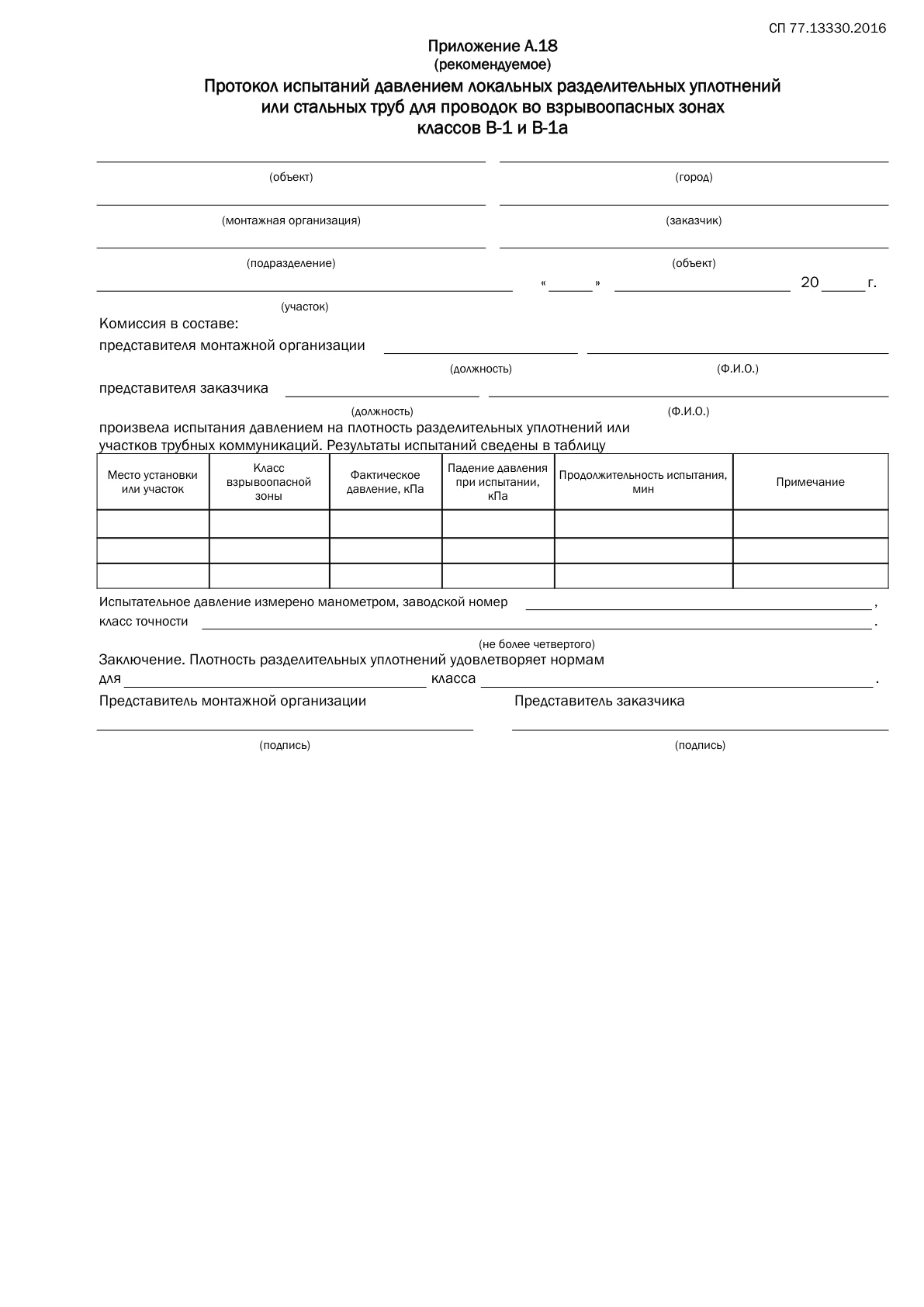

Протокол испытаний давлением локальных разделительных уплотнений или стальных труб — редактируемая форма приложения А.18 СП 77.13330.2016. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Текст, порядок реквизитов, названия граф, пояснения и подписи сверены с официальным образцом. Поля выполнены границами нативных таблиц Word, поэтому данные можно менять без разрушения линий.

Форма применяется для локальных разделительных уплотнений и участков стальных трубных коммуникаций во взрывоопасных зонах классов В-1 и В-1а. Она фиксирует не только созданное давление, но и его падение за установленную продолжительность. Эти сведения позволяют комиссии подтвердить плотность испытанного элемента и связать результат с конкретным участком и манометром.

Для чего нужна форма

Протокол оформляют после испытания давлением на плотность разделительных уплотнений либо участков трубных коммуникаций. Запись подтверждает фактические условия испытания и вывод о соответствии плотности установленным нормам.

Таблица позволяет разделить несколько мест установки: для каждого указывают класс зоны, фактическое давление, падение давления, продолжительность и примечание. Это исключает перенос общего результата на элементы, которые фактически не испытывались.

Что предусмотрено в бланке

  1. Объект и город. указывают место выполнения работ без сокращений, создающих неоднозначность
  2. Участники. вносят монтажную организацию, заказчика, подразделение и участок
  3. Комиссия. указывают должность и Ф.И.О. представителей монтажной организации и заказчика
  4. Место испытания. идентифицируют уплотнение или участок трубной коммуникации
  5. Параметры. записывают класс зоны, давление, его падение и длительность испытания
  6. Манометр. указывают заводской номер и класс точности не более четвертого
  7. Заключение. фиксируют вид нормируемого элемента и класс взрывоопасной зоны

Как заполнять

  1. Определить границы. установить, какое уплотнение или участок труб испытывается
  2. Собрать комиссию. проверить полномочия представителей обеих сторон
  3. Идентифицировать прибор. сверить заводской номер, класс точности и действующую поверку
  4. Записать исходное давление. внести фактическое значение в кПа
  5. Выдержать время. зафиксировать продолжительность и итоговое падение давления
  6. Сформулировать вывод. указать нормируемый элемент и класс зоны
  7. Подписать. получить подписи представителей монтажной организации и заказчика

Кто оформляет и подписывает

Протокол составляет комиссия. Внизу формы предусмотрены отдельные подписи представителя монтажной организации и представителя заказчика. Данные о должностях и Ф.И.О. участников комиссии заполняют выше, поэтому подпись нельзя заменять одной фамилией.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Форму сверяют с рабочими чертежами трубных проводок, классификацией взрывоопасных зон, схемой испытания, паспортом и свидетельством о поверке манометра, а также журналом выполнения монтажных работ. Обозначение участка и класс зоны должны совпадать во всех документах.

Типичные ошибки

  • использована похожая форма из другого свода правил или ведомственной инструкции;
  • название приложения и СП не указано в реестре исполнительной документации;
  • реквизиты объекта, проекта, участка или оборудования расходятся со смежными документами;
  • длинные значения внесены поверх пояснений или заменены вручную набранными подчёркиваниями;
  • дата оформления не согласуется с фактической последовательностью монтажа, испытаний и приемки;
  • должность, Ф.И.О. и подпись внесены в одно поле либо подписант не имел полномочий на дату оформления;
  • давление указано без единицы кПа или без продолжительности испытания;
  • заключение не содержит класса зоны либо относится к другому участку;

Проверка перед включением в комплект

  • сохранены точное название формы, номер приложения и ссылка на СП 77.13330.2016;
  • объект, проект, организация и обозначения оборудования совпадают с рабочей документацией;
  • перед полем года оставлен напечатанный префикс 20;
  • каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
  • связанные номера приборов, кабелей, участков и протоколов прослеживаются по первичным документам;
  • после заполнения DOCX открыт и проверен на переносы, обрезку и выход текста за границы полей;
  • заводской номер манометра и класс точности указаны полностью;
  • по каждой строке таблицы можно однозначно установить место испытания;

Бланк размещён на одной странице. Парные реквизиты объекта, организаций и участка выровнены по двум колонкам, а все значения вводятся в самостоятельные поля с нижней границей.
