К перечню исполнительной документации

Исполнительно-техническая документация

Протокол испытания волоконно-оптической линии — приложение Д СП 520.1325800.2023

Форма приложения Д СП 520.1325800.2023.

Скачать DOCX Содержание

DOCXредактируемый файл
Без регистрациипрямая ссылка
Проверено инженеромГИП, Менеджер проектов

DOCX Файл к статье Протокол испытания волоконно-оптической линии (СП 520.1325800.2023, приложение Д) 39,7 КБ · можно редактировать Открыть комплект

Автор: Нурисламов Артур Данилович • ГИП, Менеджер проектов

Опубликовано: 08.10.2026 • Обновлено: 09.10.2026 • 1 мин чтения

Содержание статьи 3 раздела

Файл к материалу Готовый комплект для работы

DOCX PDF 39,7 КБ

Доступен без регистрации

Файлы и шаблоны к статье

Протокол испытания волоконно-оптической линии (СП 520.1325800.2023, приложение Д)

Редактируетсяможно заполнить под свой объект
Прямая ссылкабез формы и ожидания письма
С пояснениямипорядок заполнения разобран ниже

DOCX Скачать DOCXоткроется в новой вкладке PDF Скачать PDF для печатиоткроется в новой вкладке

Посмотреть заполненный образец

Перед применением сверьте форму с проектом, договором и требованиями конкретного объекта.

01Скачайтенужный формат
02Заполнитеданными объекта
03Проверьтепо подсказкам статьи

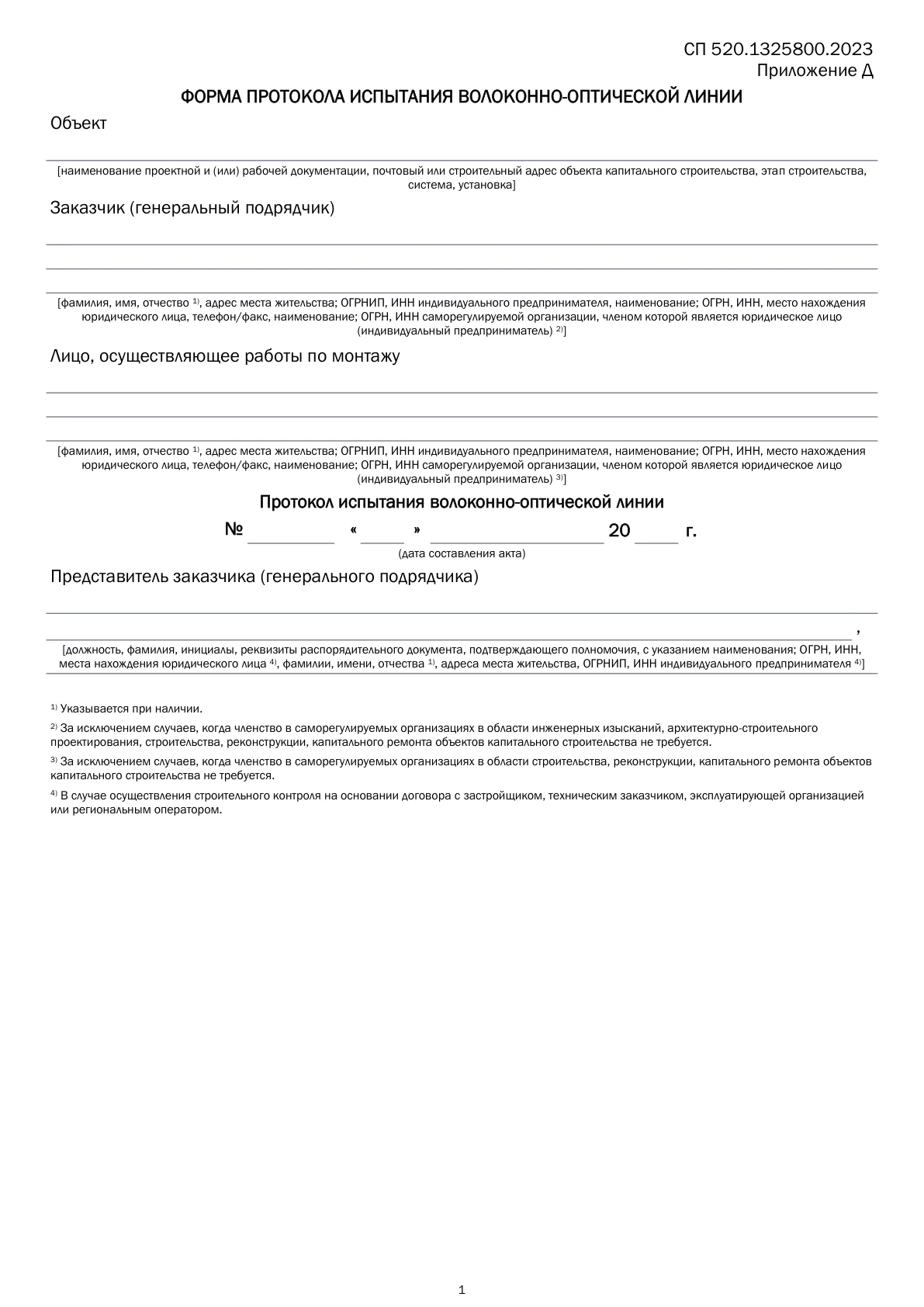

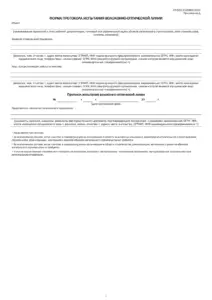

Протокол испытания волоконно-оптической линии воспроизводит форму приложения Д СП 520.1325800.2023.

Для чего используется

Документ применяют при подготовке, монтаже, испытаниях и приемке систем электросвязи зданий в зависимости от этапа работ.

Что входит в файл

В DOCX сохранены нормативные поля, пояснения, таблицы, подписи и сноски. На странице приведен полностью заполненный условными данными образец той же структуры.

Файлы

Доступны редактируемый DOCX, PDF и образец заполнения.

К перечню исполнительной документации

Эксперт статьи Опыт с 2005 года

Нурисламов Артур Данилович ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год Подробнее об эксперте

Заполненный бланк Образец заполнения формы Условные данные

Это демонстрация заполнения. При подготовке исполнительной документации замените реквизиты, даты, номера и участников на данные вашего объекта.

СП 520.1325800.2023, приложение Д

ФОРМА ПРОТОКОЛА ИСПЫТАНИЯ ВОЛОКОННО-ОПТИЧЕСКОЙ ЛИНИИ

Объект

Строительство административно-делового центра по адресу: г. Екатеринбург, ул. Радищева, д. 28; система структурированной кабельной сети и телефонии

[наименование проектной и (или) рабочей документации, почтовый или строительный адрес объекта капитального строительства, этап строительства, система, установка]

Заказчик (генеральный подрядчик)

ООО «Заказчик-Связь», ОГРН 1266600000150, ИНН 6671245063, 620014, г. Екатеринбург, ул. Радищева, д. 28, тел. +7 (343) 300-12-10; член СРО Ассоциация «Заказчики Урала», ОГРН 1266600000512, ИНН 6671456018

[фамилия, имя, отчество ¹, адрес места жительства; ОГРНИП, ИНН индивидуального предпринимателя, наименование; ОГРН, ИНН, место нахождения юридического лица, телефон/факс, наименование; ОГРН, ИНН саморегулируемой организации, членом которой является юридическое лицо (индивидуальный предприниматель) ²]

Лицо, осуществляющее работы по монтажу

ООО «МонтажСвязь», ОГРН 1266600000260, ИНН 6671245176, 620075, г. Екатеринбург, ул. Восточная, д. 51, тел. +7 (343) 300-21-40; член СРО Ассоциация «СтройСвязь», ОГРН 1266600000622, ИНН 6671456120

Протокол испытания волоконно-оптической линии

№5«19»октября2026г.

(дата составления акта)

Представитель заказчика (генерального подрядчика)

Начальник строительного контроля Иванов Иван Иванович, приказ ООО «Заказчик-Связь» от 02.10.2026 № 41,

[должность, фамилия, инициалы, реквизиты распорядительного документа, подтверждающего полномочия, с указанием наименования; ОГРН, ИНН, места нахождения юридического лица ⁴, фамилии, имени, отчества ¹, адреса места жительства, ОГРНИП, ИНН индивидуального предпринимателя ⁴]

Представитель лица, осуществляющего работы по монтажу

Главный инженер проекта Петров Петр Петрович, приказ ООО «МонтажСвязь» от 02.10.2026 № 17

(должность, фамилия, инициалы, реквизиты распорядительного документа, подтверждающего полномочия)

Составили настоящий протокол по результатам измерений параметров волоконно-оптической линии.

Наименование линии

ВОЛС FD1—BD1, линия № ВОК-01

(№ по кабельному журналу, конечные точки)

Измерительное устройство

Рефлектометр Yokogawa AQ1210, зав. № AQ26-0418

(тип, зав. №)

Установочные параметры длины волны

1,310 мкм

№ ОВ	Цвет модуля	Цвет ОВ	Затухание суммарное на линии, дБ		Обобщенный результат тестирования (соответствует/не соответствует)	Оптическая длина ОВ, км
№ ОВ	Цвет модуля	Цвет ОВ	А-Б	Б-А		Оптическая длина ОВ, км
1	2	3	4	5	6	7
1	синий	синий	0,42	0,44	соответствует	0,184
2	оранжевый	оранжевый	0,39	0,41	соответствует	0,184
3	зеленый	зеленый	0,43	0,45	соответствует	0,184
4	коричневый	коричневый	0,40	0,42	соответствует	0,184

Представитель заказчика (генерального подрядчика)

Иванов И. И. /Иванов/

(фамилия, инициалы, подпись)

Представитель лица, осуществляющего работы по монтажу

Петров П. П. /Петров/

(фамилия, инициалы, подпись)

¹ Указывается при наличии. ² За исключением случаев, когда членство в саморегулируемых организациях в области инженерных изысканий, архитектурно-строительного проектирования, строительства, реконструкции, капитального ремонта объектов капитального строительства не требуется. ³ За исключением случаев, когда членство в саморегулируемых организациях в области строительства, реконструкции, капитального ремонта объектов капитального строительства не требуется. ⁴ В случае осуществления строительного контроля на основании договора с застройщиком, техническим заказчиком, эксплуатирующей организацией или региональным оператором.

Часто задаваемые вопросы

Какой статус у формы?

Можно ли редактировать файл?

Что проверить перед применением?
