Акт освидетельствования геодезической разбивочной основы — редактируемый бланк формы 3.1 СП 392.1325800.2018. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Формулировки, порядок реквизитов, названия граф, подписи и сноски сверены с факсимиле рекомендуемой формы из приложения Б СП 392.1325800.2018. Поля выполнены границами таблиц Word, поэтому текст можно вводить без ручного набора подчёркиваний.

Это рекомендуемая форма 3.1 приложения Б СП 392.1325800.2018 для линейной части магистральных и промысловых трубопроводов. На сайте также есть одноимённый акт по РД-11-02-2006; источники, реквизиты и состав приложений у этих образцов различаются. Перед применением выбирают форму, прямо предусмотренную проектом, договором и согласованным перечнем исполнительной документации объекта.

Назначение формы

Акт подтверждает, что предъявленные знаки геодезической разбивочной основы, их координаты, отметки, места установки и способы закрепления соответствуют проектной документации и применимым требованиям. Освидетельствование проводят до использования пунктов ГРО для последующей разбивки трассы и контроля положения сооружений.

Неотъемлемая часть образца — приложение 1 с ведомостью координат пунктов ГРО. В нём указывают участок по пикетажу, систему координат, систему высот, номера пунктов, координаты X и Y и отметки Н. По этим данным можно однозначно восстановить положение основы и сопоставить её со схемой закрепления.

Какие сведения предусмотрены

  1. Участники. полные реквизиты заказчика, строителя, проектировщика и лица, создавшего геодезическую разбивочную основу
  2. Представители. должность, ФИО и документ о полномочиях каждого участника освидетельствования
  3. Предмет осмотра. наименование объекта и закреплённые на местности знаки геодезической основы
  4. Основание. чертёж, проектная документация, сведения о подготовивших её лицах и применимые нормативные требования
  5. Приложения. схемы, чертежи и ведомость координат пунктов ГРО с указанием числа экземпляров
  6. Координаты. пикетаж, X, Y и отметка Н каждого пункта в названных системах координат и высот

Как заполнять

  1. Проверить основание. сверить номер формы, проект, договор и перечень исполнительной документации
  2. Заполнить стороны. перенести названия, ОГРН, ИНН, адреса, контакты и сведения о членстве в СРО без сокращения обязательных реквизитов
  3. Подтвердить полномочия. указать должность, ФИО и реквизиты приказа, доверенности или иного документа на каждого представителя
  4. Осмотреть знаки. проверить сохранность, места установки, способ закрепления и возможность дальнейшего использования пунктов
  5. Сверить измерения. сопоставить координаты и отметки с проектом, полевыми материалами и исполнительной схемой
  6. Заполнить ведомость. для каждого пункта отдельно указать номер, ПК, X, Y и Н; системы координат и высот записать над таблицей
  7. Собрать подписи. подписать акт всеми предусмотренными представителями, а ведомость — строительным контролем заказчика и субподрядчиком

Кто оформляет и подписывает

Основную часть подписывают представитель заказчика по строительному контролю, специалист по организации строительства, строительный контроль подрядчика, представитель проектировщика при авторском надзоре и лицо, создавшее ГРО. В приложении предусмотрены отдельные подписи службы строительного контроля заказчика и субподрядной строительной организации, а также даты и места для печатей.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с исполнительной документацией

Акт сопоставляют с рабочей документацией, схемой геодезической разбивочной основы, каталогом координат, журналом геодезических работ и документами на закрепление знаков. Номера пунктов, пикетаж, системы координат и высот должны совпадать во всех материалах. Изменение или восстановление знака после подписания требует документированного обновления связанных сведений.

Типичные ошибки

  • использован одноимённый образец из другого нормативного документа;
  • не указана система координат или система высот;
  • номер пункта в ведомости не совпадает со схемой ГРО;
  • координаты записаны без проверки разрядности и единиц;
  • нет реквизитов проектного чертежа или документов о полномочиях;
  • приложение перечислено в акте, но отсутствует в комплекте;
  • ведомость не подписана одной из предусмотренных сторон.

Проверка перед передачей

  • три страницы формы присутствуют и относятся к одному номеру акта;
  • название и адрес объекта совпадают с титульными документами;
  • все пять представителей указаны в применимой части;
  • координаты, отметки и пикетаж сверены с полевыми данными;
  • системы координат и высот названы полностью;
  • схемы и ведомости перечислены в приложениях;
  • даты, подписи и печати расположены в предусмотренных местах.

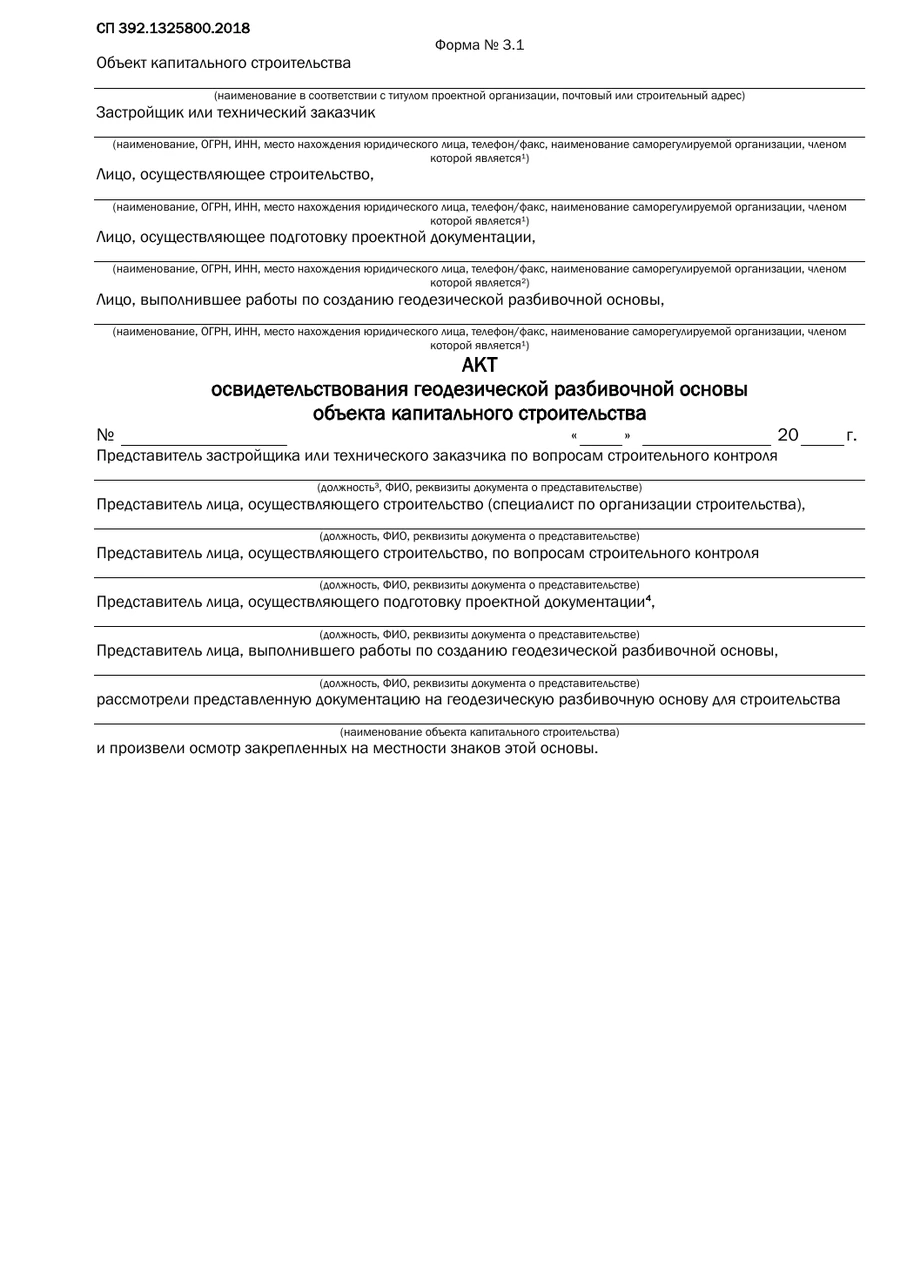

Бланк воспроизводит три страницы нормативного образца: акт, подписи со сносками и приложение 1. Поля и пояснения размещены на отдельных строках, месяц в дате не разрывается, а перед двумя цифрами года сохранён напечатанный префикс 20.

Другие проверенные бланки собраны в едином перечне форм исполнительной документации. Если нужно определить состав комплекта, проверить взаимосвязь актов, журналов, схем и протоколов или подготовить документы к сдаче, смотрите услугу ведения и сдачи исполнительной документации.
