Образец ППР на монолитные работы с технологическими картами и стройгенпланом
На странице размещён не сокращённый шаблон, а полный пример проекта производства монолитных железобетонных работ. Основной документ содержит 72 страницы, календарный и ресурсные графики, последовательность из 14 этапов, решения по устройству опалубки, армированию, бетонированию, уходу за бетоном, распалубке и контролю качества. Последним листом включён стройгенплан с размещением кранов, временных дорог, складских зон, освещения и противопожарного инвентаря.
Комплект подготовлен Стройдок-АБВ на основе подробных проектных решений и обезличен для публикации. Название объекта, адрес, заказчик, подрядчик, ответственные лица и шифры являются вымышленными. Технологическая взаимосвязь разделов сохранена, поэтому по файлам можно оценить глубину разработки реального ППР, но применять образец на стройплощадке без переработки нельзя.
Что входит в скачиваемый комплект

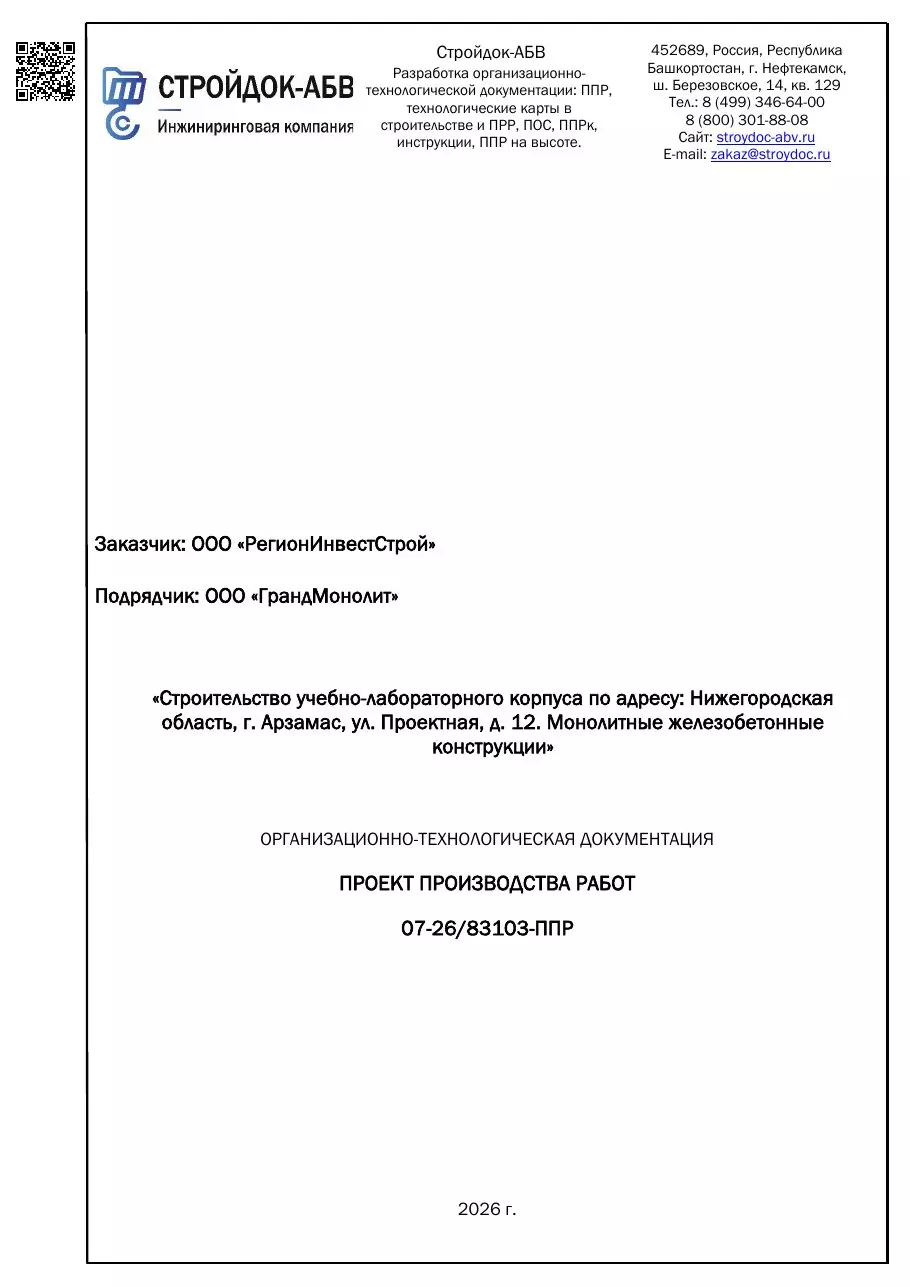

Для скачивания доступны две версии. Первая — основной ППР на 72 страницах с сохранённым текстовым слоем. В нём можно искать формулировки, просматривать таблицы и графики, изучать стройгенплан и проверять согласованность этапов, людей и механизмов. На каждой странице основного документа размещены адрес страницы и QR-код Стройдок-АБВ.
Вторая версия — полный комплект на 243 страницах. Первые 72 страницы полностью совпадают с основным ППР и остаются доступными для поиска. Далее размещены три технологические карты и отдельный ППРв; эти страницы переведены в изображения и защищены фирменным водяным знаком. Содержание, таблицы и схемы видны полностью, но графику нельзя извлечь как отдельные редактируемые объекты.
- пояснительная записка с областью применения и организацией работ;
- календарный график из 14 технологически связанных этапов;
- графики движения рабочих, машин и механизмов;
- ведомость потребности в материалах, изделиях, оснастке и средствах защиты;
- решения по опалубочным, арматурным и бетонным работам;
- требования к рабочим швам, уходу за бетоном и распалубке;
- входной, операционный, лабораторный и приёмочный контроль;
- охрана труда, пожарная безопасность и действия при аварийной ситуации;
- стройгенплан с рабочими и опасными зонами строительных кранов;
- технологические карты на погрузочно-разгрузочные и вспомогательные процессы;
- технологическая карта на монолитные фундаменты, колонны, перекрытия и лестницы;
- ППРв для организации безопасных работ на высоте.
Марка бетона и арматуры, конструкция опалубки, размеры захваток, темп подачи смеси, фактические краны, места стоянок, опасные зоны и сроки должны соответствовать рабочей документации и условиям конкретной площадки. Замена реквизитов на титульном листе не делает чужой ППР пригодным для производства работ.
14 этапов производства монолитных работ
- Организационно-техническая подготовка. Проверяют комплект рабочей документации, акты готовности фронта, разбивочную основу, временные дороги, освещение, ограждение и зоны складирования.
- Приёмка основания и геодезическая разбивка. Фиксируют отметки и оси, проверяют подготовку под фундаментами, закрепляют риски и оформляют исполнительную схему.
- Доставка и складирование материалов. Арматуру, щиты, балки, стойки, закладные детали и расходные материалы размещают по маркам в пределах зон, указанных на стройгенплане.
- Монтаж опалубки фундаментов. Собирают щиты, устанавливают подкосы и стяжки, контролируют геометрию, устойчивость, отметки и герметичность стыков.
- Армирование фундаментов. Устанавливают сетки и каркасы, фиксаторы защитного слоя, выпуски и закладные детали с контролем шага, нахлёстов и положения арматуры.
- Бетонирование фундаментов. Принимают смесь по документам и подвижности, укладывают её последовательными слоями, вибрируют и исключают смещение арматуры и опалубки.
- Опалубка стен и колонн. Монтируют вертикальные щиты, выверяют их по осям и вертикали, закрепляют подкосами и готовят безопасные рабочие площадки.
- Армирование вертикальных конструкций. Собирают каркасы стен и колонн, устанавливают соединения, проёмообразователи, закладные детали и фиксаторы защитного слоя.
- Бетонирование стен и колонн. Смесь подают в пределах допустимой высоты сбрасывания, укладывают равномерно, уплотняют и контролируют состояние опалубки во время бетонирования.
- Опалубка перекрытий и лестниц. Устанавливают стойки, треноги, балки, палубу и ограждения; несущую систему выверяют по проектным отметкам и проверяют до загрузки.
- Армирование перекрытий и лестниц. Монтируют нижние и верхние сетки, дополнительные стержни, закладные изделия, отверстия и выпуски с обеспечением проектного защитного слоя.
- Бетонирование перекрытий и лестниц. Работы ведут по захваткам с заданным направлением подачи, контролем толщины, отметок, виброуплотнением и устройством рабочих швов.
- Уход за бетоном и контроль прочности. Поверхность защищают от потери влаги и температурных воздействий, ведут журнал бетонных работ и испытывают контрольные образцы.
- Распалубка и приёмка конструкций. Элементы снимают после достижения требуемой прочности, осматривают поверхности, выполняют геодезический контроль и оформляют исполнительную документацию.
Приёмка основания и подготовка захватки
Монолитные работы начинают только после документированной готовности основания и предыдущих конструкций. В ППР увязаны акты освидетельствования скрытых работ, геодезическая разбивка, допуски по отметкам, очистка рабочей зоны и маршруты подачи материалов. До монтажа опалубки проверяют отсутствие воды, мусора и незакреплённых элементов, а также возможность безопасной работы крана и персонала.
Захватку подготавливают как единый производственный участок. Определяют границы бетонирования, места приёма арматуры и опалубки, пути перемещения рабочих, расположение освещения и средств пожаротушения. Это исключает встречные потоки и случайное складирование в опасной зоне.
Опалубка фундаментов, колонн, перекрытий и лестниц
В документе опалубка рассматривается как временная несущая система. Для фундаментов и вертикальных элементов определены порядок установки щитов, стяжек и подкосов, проверка устойчивости, вертикальности и размеров. Для перекрытий учитываются стойки, треноги, продольные и поперечные балки, палуба, ограждения и безопасный доступ на рабочий горизонт.
Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…
Перед бетонированием мастер проверяет комплектность крепежа, плотность стыков, чистоту внутренней поверхности, наличие смазки, проектные отметки и положение проёмообразователей. Самовольное изменение шага стоек, удаление связей или загрузка не принятой опалубки не допускаются.
Армирование и установка закладных деталей
Арматурные элементы принимают по сертификатам и маркировке, сортируют по диаметрам и маркам и хранят на подкладках. При монтаже контролируют число и диаметр стержней, шаг, нахлёсты и соединения, положение выпусков, закладных изделий и фиксаторов защитного слоя. Готовые каркасы должны сохранять проектное положение при перемещении людей и подаче бетонной смеси.
До закрытия конструкций опалубкой и начала бетонирования оформляют освидетельствование скрытых работ. В исполнительных схемах отражают фактическое положение ответственных элементов, а обнаруженные отклонения устраняют до следующей операции.
Подача, укладка и вибрирование бетонной смеси
Подачу смеси организуют так, чтобы не перегружать опалубку и не нарушать арматурный каркас. Для каждого участка назначают направление бетонирования, толщину укладываемого слоя, допустимые перерывы и точки перестановки оборудования. Смесь распределяют равномерно; использовать вибратор для её горизонтального перемещения нельзя.
Глубинный вибратор погружают в предыдущий слой, выдерживают до прекращения интенсивного выхода пузырьков и переставляют с перекрытием зон воздействия. Особое внимание уделяют густоармированным участкам, углам, закладным деталям и местам примыкания. Во время работ непрерывно наблюдают за креплениями и геометрией опалубки.
Рабочие швы и непрерывность бетонирования
Положение рабочих швов назначают по проекту и технологической схеме, а не по фактическому месту окончания смены. До продолжения бетонирования поверхность ранее уложенного бетона подготавливают, очищают и принимают. В журнале фиксируют время доставки и укладки партий, погодные условия, перерывы и ответственных лиц.
График поставки должен соответствовать производительности звена и принятому темпу укладки. Избыточное накопление автобетоносмесителей у въезда создаёт риск для движения, а недостаточная поставка приводит к незапланированным швам. Поэтому логистика на стройгенплане связана с календарным графиком и фактическими механизмами.
Уход за бетоном и контроль температуры
После отделки открытые поверхности защищают от испарения влаги, осадков, ветра, замораживания и механических воздействий. Способ и продолжительность ухода назначают с учётом состава бетона, массивности конструкции и температуры воздуха. При необходимости предусматривают укрытие, увлажнение, утепление или прогрев с журналом контроля.
Контрольные образцы отбирают и испытывают по принятой схеме. Результаты используют для подтверждения требуемой прочности, допуска к распалубке и передачи нагрузки. Ориентироваться только на календарный возраст бетона без подтверждающих данных нельзя.
Распалубка и достижение требуемой прочности
Боковые щиты, несущую опалубку и временные стойки снимают в установленной последовательности после подтверждения прочности. Работы ведут без ударов и повреждения кромок; преждевременное удаление опор или складирование материалов на неготовом перекрытии исключают.
После распалубки поверхности осматривают, дефекты классифицируют, а решение об их устранении согласуют с ответственными специалистами. Геодезическая проверка и исполнительная схема подтверждают положение конструкций до передачи следующему процессу.
Машины, механизмы и трудовые ресурсы
В образце взаимосвязаны календарный график, численность звеньев и работа механизмов. Предусмотрены строительные краны для подачи опалубки и арматуры, автобетоносмесители, оборудование для подачи смеси, глубинные вибраторы, средства малой механизации, геодезические приборы и ручной инструмент. Конкретная модель и грузовысотные характеристики механизма для рабочего ППР проверяются заново.
Рабочие допускаются после обучения, инструктажа и проверки требуемой квалификации. Состав звена назначают так, чтобы операции приёма, распределения и уплотнения смеси выполнялись согласованно, а на рабочем месте не возникало неуправляемого скопления людей.
Контроль качества и исполнительная документация
Контроль разделён на входной, операционный, лабораторный и приёмочный. Проверяют документы на материалы, геометрию опалубки, положение арматуры и закладных деталей, свойства поступившей бетонной смеси, качество уплотнения, условия выдерживания и фактическую прочность. Контрольные точки привязаны к переходам между этапами.
В комплект исполнительной документации входят акты освидетельствования скрытых работ и ответственных конструкций, исполнительные геодезические схемы, журнал бетонных работ, документы о качестве материалов и результаты испытаний. Следующую операцию начинают после закрытия обязательной контрольной точки.
Стройгенплан и безопасная организация площадки
Стройгенплан показывает границы участка, временные проезды, въезд и выезд, места складирования, бытовые помещения, освещение, пожарный щит и зоны действия кранов. Отдельно обозначены рабочие вылеты, опасные зоны падения груза и предупреждающие знаки. Такое графическое решение позволяет проверить, совместимы ли принятые механизмы с реальной геометрией площадки.
На рабочем объекте стройгенплан разрабатывают по актуальной подоснове. Нельзя переносить из образца стоянки кранов, проезды или границы опасных зон: они рассчитываются по выбранной технике, массе грузов, высоте монтажа и фактическому окружению.
Охрана труда и работы на высоте
Для опалубки перекрытий, колонн и лестниц предусматривают устойчивые рабочие площадки, ограждения, лестницы и безопасные маршруты. Проёмы и перепады высот закрывают или ограждают, а зоны перемещения грузов отделяют от проходов. Подача элементов над людьми и нахождение работников под перемещаемым грузом запрещены.
Отдельный ППРв в полном комплекте раскрывает организацию работ на высоте, оформление наряда-допуска, применение коллективных и индивидуальных средств защиты и порядок осмотра рабочих мест. Эти решения также требуют привязки к конкретной конструкции и фактическим средствам доступа.
Почему доступны два PDF
Основной файл удобен для подробного изучения: в нём сохранён поиск по тексту, а QR-код и ссылка на каждой странице помогают вернуться к актуальной публикации. Полный файл позволяет увидеть весь набор приложений, включая технологические карты и ППРв. Защитные знаки на дополнительных материалах сохраняют доступность информации для читателя и одновременно защищают авторскую графику Стройдок-АБВ.
Оба файла предоставляются без регистрации. Они предназначены для оценки состава и качества разработки, а не для копирования решений на другой объект.
Какие исходные данные нужны для рабочего ППР
- рабочие чертежи монолитных конструкций, спецификации и ведомости объёмов;
- проект организации строительства и актуальный стройгенплан;
- характеристики опалубочной системы, арматуры и бетонной смеси;
- перечень фактических кранов, бетононасосов и средств малой механизации;
- сроки, сменность, деление на захватки и допустимая последовательность нагружения;
- условия бетонирования, включая сезон, температуру и способ ухода за бетоном;
- требования заказчика, генерального подрядчика и строительного контроля.
По этим данным инженер заново рассчитывает этапность, ресурсы, опасные зоны и логистику, уточняет технологические карты и выпускает стройгенплан именно для вашего объекта.
