Полный демонстрационный комплект Стройдок-АБВ
Образец ППР на земляные работы с технологическими картами и стройгенпланом
На странице доступен полноценный проект производства земляных работ, а не сокращённый шаблон. Основной документ содержит 77 страниц, 12 взаимосвязанных этапов, календарные и ресурсные графики, решения по котлованам и траншеям, креплению глубоких выемок, открытому водоотливу, обратной засыпке, уплотнению грунта и подготовке переходов методом горизонтально-направленного бурения.
Организационно-технологические решения подготовлены по подробному проекту организации строительства из открытого источника. Для публикации полностью заменены объект, адрес, участники строительства, ответственные лица и шифры. Разработчиком демонстрационного ППР указан «Стройдок». Техническая логика и взаимосвязь разделов сохранены, поэтому по комплекту можно оценить реальную глубину разработки документа.
Что входит в скачиваемый образец

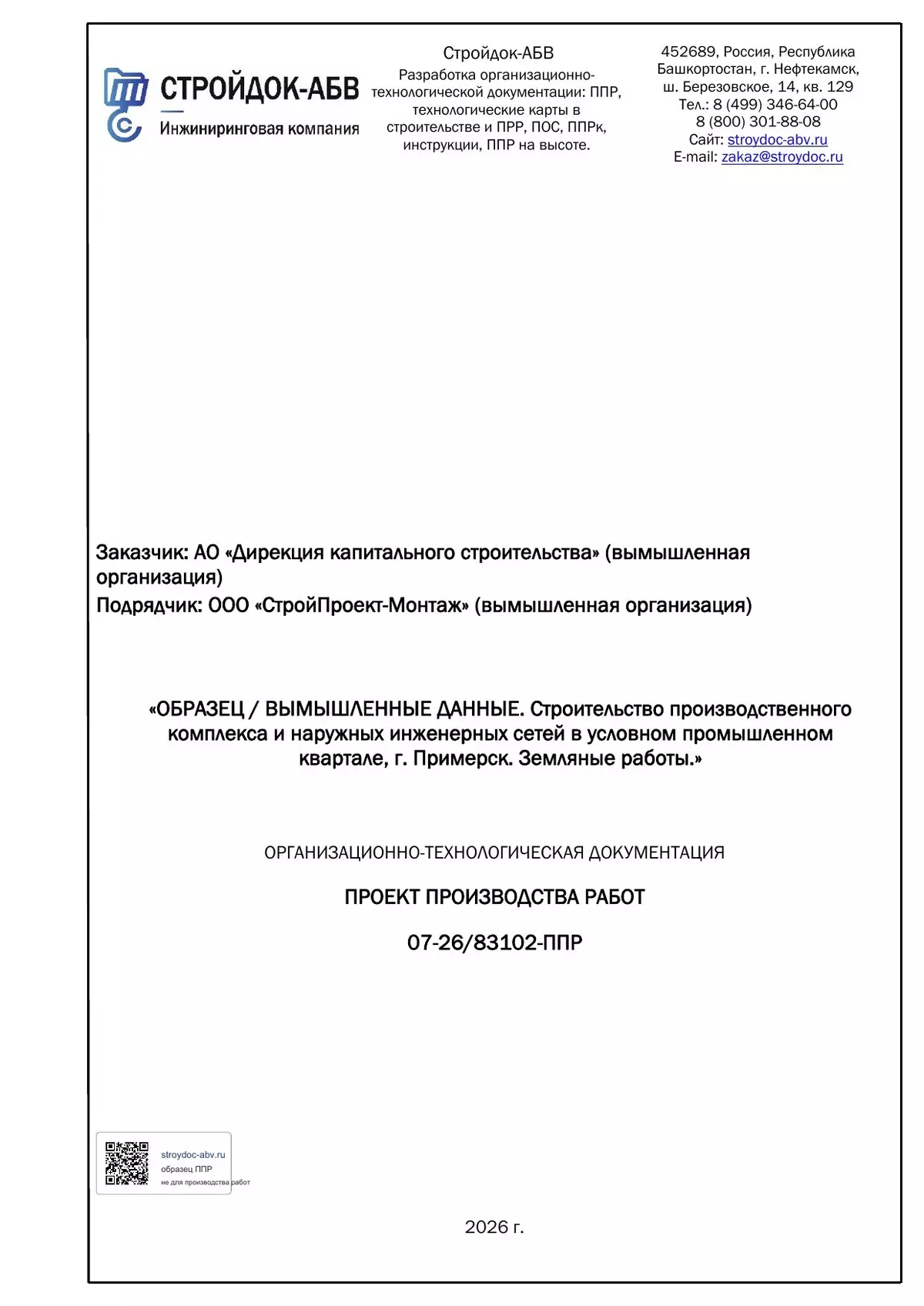

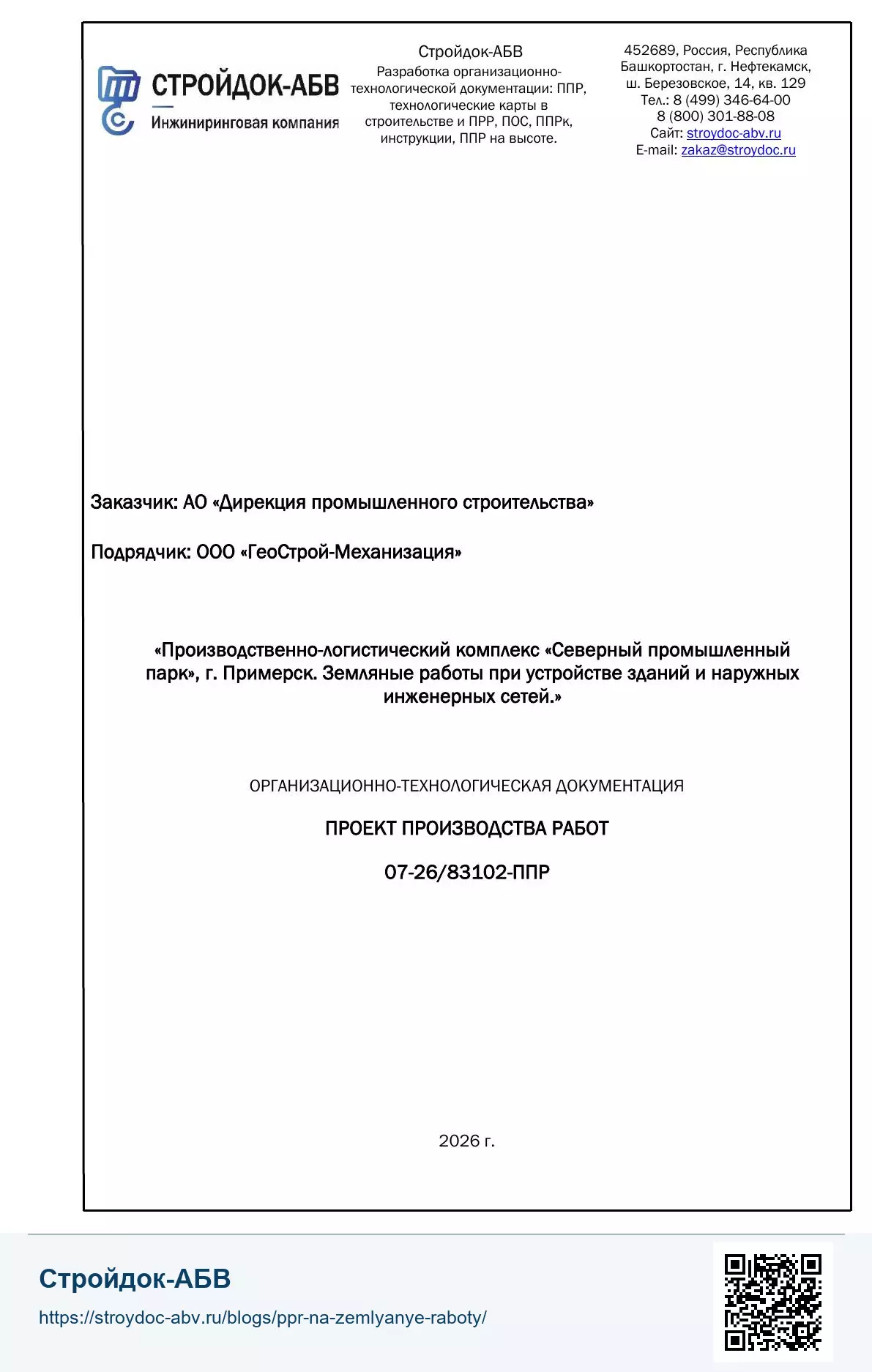

Для скачивания подготовлены две версии. Первая — основной ППР на 77 страницах с доступным поиском по тексту, графиками и пятилистовым стройгенпланом. На каждой странице размещены адрес сайта и QR-код Стройдок-АБВ. Эта версия удобна для изучения структуры, формулировок и взаимосвязи разделов.
Вторая версия — полный комплект на 244 страницах. Помимо основного ППР, в него включены четыре технологические карты и отдельный план производства работ на высоте для безопасного доступа в глубокие выемки. Страницы полного комплекта защищены фирменным водяным знаком и предоставляются для ознакомления.
- пояснительная часть с областью применения и исходными организационно-технологическими условиями;
- состав подготовительных мероприятий, геодезического обеспечения и организации рабочей зоны;
- календарный график из 12 технологически связанных этапов;
- графики движения рабочих, машин и механизмов;
- решения по разработке котлованов и траншей механизированным и ручным способом;
- крепление глубоких выемок, лестничный доступ, ограждение и безопасное размещение техники;
- открытый водоотлив из приямков и содержание водоотводящих устройств;
- обратная засыпка пазух и траншей слоями с контролируемым уплотнением;
- организация работ в охранных зонах существующих инженерных коммуникаций;
- подготовка рабочих и приёмных котлованов и переходы трубопровода методом ГНБ;
- входной, операционный, лабораторный и приёмочный контроль;
- охрана труда, пожарная безопасность, экологические требования и зимние мероприятия;
- пятилистовой стройгенплан с трассами сетей, выемками, рабочими зонами и организацией площадки.
Глубина выемок, грунтовые воды, откосы, крепления, техника, места складирования, охранные зоны и схема движения должны соответствовать рабочей документации и фактическим условиям площадки. Простая замена реквизитов на титульном листе не превращает пример в рабочий ППР.
12 этапов производства земляных работ
- Организационно-техническая подготовка и геодезическая разбивка. Проверяют исходную разбивочную основу, закрепляют оси и высотные отметки, уточняют расположение существующих сетей, оформляют допуски и готовят исполнительную схему разбивки.
- Ограждение, временные проезды и поверхностный водоотвод. Обозначают границы опасных зон, устраивают безопасные маршруты техники и пешеходов, исключают поступление поверхностных вод в будущие выемки.
- Вертикальная планировка и подготовка рабочих площадок. Снимают и перемещают грунт в пределах предусмотренных зон, формируют устойчивые площадки для экскаваторов, автосамосвалов, крана и установки ГНБ.
- Разработка котлованов под здание и сооружения. Выемку ведут по захваткам с недобором до проектной отметки, контролируют откосы, отметки дна и безопасное расстояние от бровки до машин и складируемого грунта.
- Крепление глубоких котлованов и траншей. Для выемок глубиной более 4,5 м предусматривают рабочие схемы крепления стенок, подачу элементов, поэтапную установку, осмотр состояния крепей и инвентарные лестницы для доступа.
- Разработка траншей под наружные инженерные сети. Основной объём разрабатывают экскаватором, грунт временно складируют либо погружают в автосамосвалы, дно зачищают до проектной отметки без нарушения естественного основания.
- Открытый водоотлив и содержание водоотводящих устройств. Воду собирают в приямках и удаляют насосами, контролируют устойчивость откосов и основания, не допускают размыва грунта и неорганизованного сброса.
- Ручная разработка в охранных зонах коммуникаций. В пределах одного метра от уточнённых действующих сетей механизированную разработку прекращают, грунт выбирают вручную под наблюдением ответственного специалиста.
- Рабочий и приёмные котлованы для ГНБ. Подготавливают выемки ориентировочного размера 10×4×4 м, организуют спуск, водоотлив, крепления и площадки для оборудования без перегрузки бровок.
- Переходы трубопровода методом ГНБ. Выполняют пилотное бурение, расширение скважины и протаскивание плети по утверждённой траектории с контролем положения существующих коммуникаций и состояния бурового раствора.
- Обратная засыпка с послойным уплотнением. Пазухи и траншеи заполняют пригодным грунтом слоями 0,25–0,30 м. В стеснённых местах применяют ручные трамбовки, на свободных участках — каток с назначенным числом проходов и лабораторным контролем плотности.
- Окончательная планировка и сдача работ. Восстанавливают проезды и нарушенные участки, удаляют временные устройства, выполняют контрольные съёмки, комплектуют исполнительную документацию и предъявляют работы к приёмке.
Котлованы, траншеи и устойчивость выемок
В демонстрационном проекте рассматриваются выемки глубиной от 2,7 до 6,2 м. Для участков без крепления приняты откосы ориентировочной крутизной от 1:1 до 1:1,25; окончательное значение в рабочем ППР всегда назначается по инженерно-геологическим данным, глубине и продолжительности существования выемки. На бровке не допускается размещать грунт, материалы и машины в пределах призмы возможного обрушения.
Экскаватор разрабатывает грунт с технологическим недобором. Окончательная зачистка дна выполняется так, чтобы не нарушить естественную структуру основания. Состояние откосов и креплений осматривают перед началом смены, после осадков, оттепели, водопонижения и длительных перерывов. Обнаруженные трещины, осыпи, выпоры и деформации являются основанием для немедленной остановки работ в опасной зоне.
Водоотлив и работы при изменении уровня грунтовых вод
В исходных технических решениях уровень грунтовых вод находится ориентировочно на глубине 6,8–8,5 м и может сезонно изменяться на 1–1,5 м. Поэтому для наиболее глубоких выемок предусмотрена готовность к локальному открытому водоотливу. Вода направляется по спланированному дну к приямкам и удаляется насосами в согласованное место без размыва откосов и прилегающей территории.
Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…
Производитель работ контролирует приток, состояние дна, работу резервного насоса и исправность электроснабжения. При суффозии, выносе частиц грунта, появлении плывунных свойств или невозможности поддерживать безопасную отметку воды работы прекращают до корректировки решения проектной организацией.
Работы возле действующих инженерных сетей
До начала разработки трассы коммуникаций уточняют по исполнительным схемам, результатам шурфования и данным владельцев сетей. Оси выносят на местность, обозначают охранные зоны и устанавливают порядок допуска техники. В пределах одного метра от действующей коммуникации грунт в образце разрабатывается вручную без применения ударного инструмента.
Машинист экскаватора получает задание на конкретную захватку и работает только при устойчивой связи с сигнальщиком. Обнаруженная неизвестная труба, кабель, защитный футляр или сигнальная лента требует остановки, ограждения места и уточнения принадлежности коммуникации. Эти действия прямо увязаны с этапностью и картой операционного контроля.
Обратная засыпка и контроль уплотнения
Перед засыпкой проверяют исполнительное положение построенных конструкций и сетей, качество соединений, защитные покрытия и наличие оформленных актов на скрытые работы. Из выемки удаляют воду, снег, лёд, строительный мусор и разрыхлённый грунт. Материал засыпки должен соответствовать проекту и не содержать включений, способных повредить трубопровод или изоляцию.
Грунт укладывают слоями 0,25–0,30 м. Около труб, конструкций и креплений его распределяют вручную и уплотняют малогабаритными механизмами симметрично с обеих сторон. На свободных участках применяют механизированное уплотнение; в демонстрационном решении предусмотрено до 14 проходов катка. Фактический режим подтверждается пробным уплотнением и лабораторными измерениями плотности.
Подготовка переходов методом ГНБ
В состав образца включены земляные операции для переходов общей протяжённостью 1 227,9 м. ППР связывает подготовку рабочей площадки, устройство рабочего и приёмного котлованов, размещение буровой установки, складирование трубной плети и движение обслуживающей техники. До бурения уточняются существующие сети, допустимая траектория и места выхода бурового инструмента.
Технологическая карта не подменяет специализированный расчёт ГНБ. Для реального объекта необходимо подтвердить диаметр и материал трубопровода, геологический разрез, радиус изгиба, тяговое усилие, состав бурового раствора, способ его сбора и утилизации, а также план действий при потере циркуляции.
Машины, механизмы и трудовые ресурсы
В ресурсной части показано совместное применение экскаваторов, бульдозера, автосамосвалов, грунтового катка, насосов, автокрана, малой уплотняющей техники и установок ГНБ. Графики составлены не отдельным перечнем, а в связи с 12 этапами: техника появляется только тогда, когда подготовлены фронт работ, проезды и безопасные стоянки.
Для погрузочно-разгрузочных операций с элементами креплений предусмотрены отдельные технологические решения. До подъёма определяют массу пакета, центр тяжести, схему строповки и допустимую грузоподъёмность. Совместная работа крана и землеройной техники в одной опасной зоне не допускается без организационного разделения операций.
Контроль качества и исполнительная документация
Входной контроль охватывает проектную документацию, геодезическую основу, материалы креплений и засыпки, паспорта техники и средства измерений. Операционный контроль включает положение осей, ширину и глубину выемок, отметки дна, состояние откосов и крепей, толщину слоёв засыпки, число проходов уплотняющей техники и лабораторную плотность.
К приёмке готовят исполнительные геодезические схемы, акты освидетельствования скрытых работ, результаты лабораторного контроля, журналы производства работ, документы на вывезенный грунт и подтверждение восстановления территории. Контрольные точки встроены в этапы, поэтому исполнительные документы формируются по ходу работ, а не задним числом перед сдачей.
Охрана труда и безопасный доступ в выемки
Выемки ограждают, в тёмное время обозначают сигнальным освещением, а переходы устраивают по инвентарным мостикам с ограждениями. Для спуска применяют закреплённые лестницы. Прыгать в траншею, спускаться по элементам креплений или находиться под поднятым грузом запрещено. Работников удаляют из опасной зоны при перестановке экскаватора, монтаже крепей и подаче материалов краном.
Отдельный план производства работ на высоте охватывает риск падения при доступе в выемки глубиной более 1,8 м. Он дополняет основной ППР и не заменяет нарядно-допускную систему, обучение, медосмотры и фактический план спасения для конкретной площадки.
Что показано на пяти листах стройгенплана
В комплект включены пять обезличенных графических листов, относящихся к земляным работам. На них сохранены исходные рамки и масштабная структура: размещение выемок и трасс наружных сетей, рабочие зоны, временные проезды, существующие коммуникации, участки открытой разработки и переходов ГНБ. Реальные адреса, участники проекта, фамилии, подписи и исходные шифры удалены.
Стройгенплан нужен не как иллюстрация к тексту. По нему проверяют возможность подъезда, взаимное влияние механизмов, положение грунтовых отвалов, безопасные расстояния от бровок, размещение ограждений и последовательность освоения захваток. Для нового объекта графическую часть необходимо разработать заново по актуальной подоснове и рабочим чертежам.
Почему доступны два PDF
Основной ППР, 77 страниц. Документ сохраняет текстовый слой, поэтому внутри можно искать термины и изучать формулировки. На всех страницах размещены адрес сайта и QR-код. В файл включены графики и пятилистовой стройгенплан.
Полный защищённый комплект, 244 страницы. Он содержит основной ППР, четыре технологические карты и отдельный ППРв. Все страницы защищены фирменным водяным знаком Стройдок-АБВ. Пустые технические листы удалены, порядок содержательных разделов сохранён.
Какие данные потребуются для рабочего ППР
- проект организации строительства и рабочие чертежи по земляным работам и инженерным сетям;
- инженерно-геологические и гидрогеологические данные по фактической площадке;
- ведомости объёмов котлованов, траншей, вывоза, обратной засыпки и уплотнения;
- исполнительные схемы существующих коммуникаций и условия их владельцев;
- данные о фактически применяемых экскаваторах, кранах, самосвалах, катках и насосах;
- решения по креплению выемок, водопонижению, временному водоотводу и размещению грунта;
- сроки, сменность, последовательность захваток и ограничения действующего объекта;
- требования заказчика, генерального подрядчика, строительного контроля и местных регламентов.
Частые вопросы об образце
Можно ли редактировать основной PDF?
В основном файле сохранён текстовый слой для поиска и изучения. Он опубликован как демонстрационный PDF, а не как универсальная рабочая форма. Для нового объекта состав, расчёты, графики и стройгенплан разрабатываются заново.
Почему технологические карты защищены водяным знаком?
Полные технологические карты открыты для просмотра, но их страницы защищены от прямого копирования и перепубликации. Водяной знак не перекрывает схемы, таблицы и основной текст.
Подходит ли этот ППР для любых земляных работ?
Нет. Образец охватывает котлованы, траншеи, крепления, водоотлив, засыпку, уплотнение и подготовку ГНБ, но конкретные решения зависят от грунтов, воды, глубины, сетей, техники и условий действующей площадки.
Есть ли в комплекте стройгенплан?
Да. Пять обезличенных листов включены в основной ППР и полный комплект. Рамки и графическая структура сохранены, а реальные реквизиты и подписи удалены.
