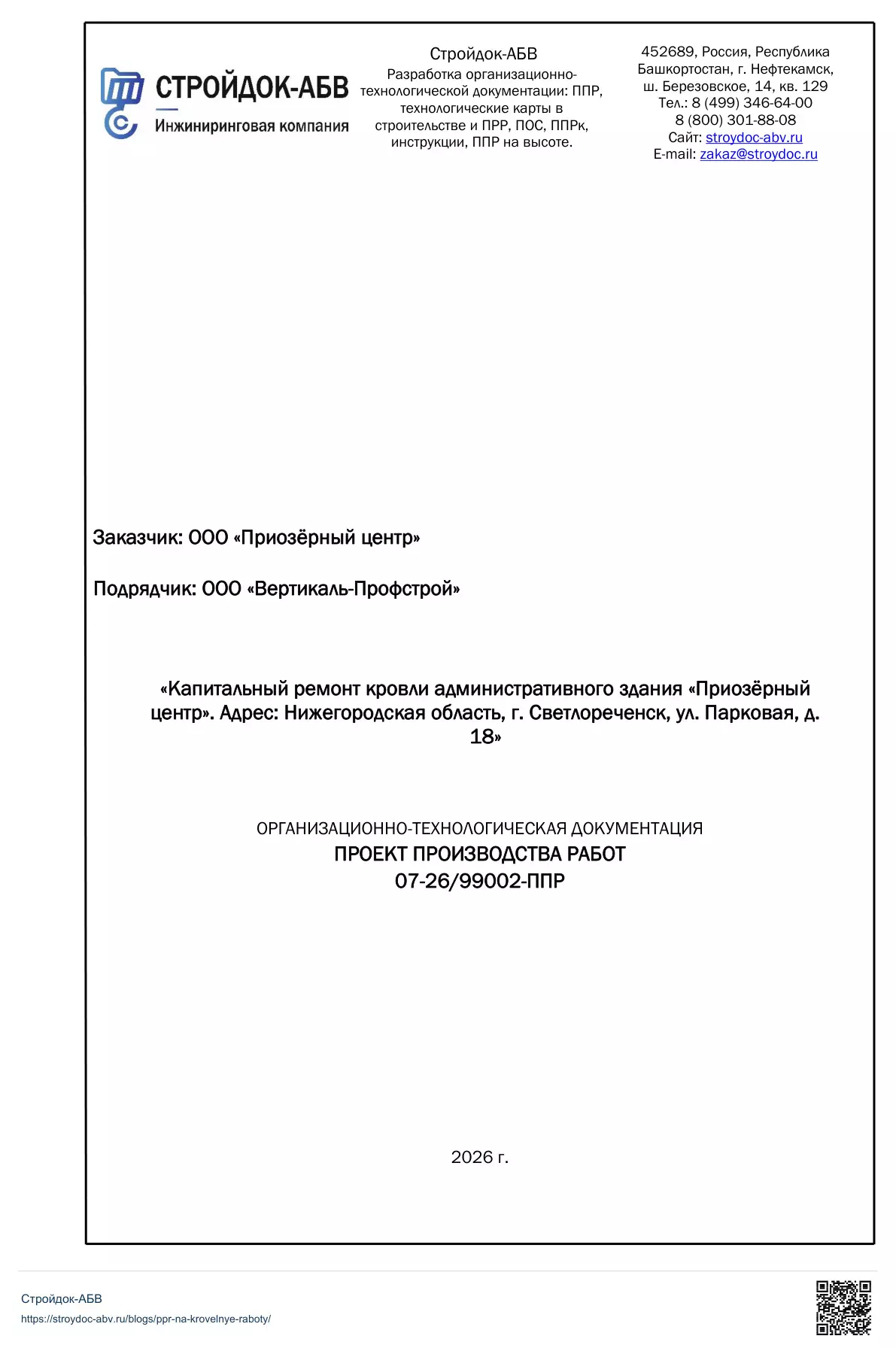

Образец ППР на кровельные работы
Скачайте ППР на капитальный ремонт скатной фальцевой кровли. Основной документ содержит 52 страницы, 14 последовательных этапов, календарный и ресурсные графики, организационно-технологические решения и стройгенплан. В полном комплекте дополнительно доступны четыре технологические карты и ППР на работы на высоте.
Техническая часть подготовлена по единому комплекту ПОС, конструктивных решений, обследования, обмеров и ведомости объёмов работ. Реквизиты участников, адрес и название объекта изменены для публичного размещения. Другие направления собраны в каталоге образцов ППР.
Скачать ППР на кровельные работы в PDF
Основной ППР, 52 страницы. В PDF сохранён текстовый слой: можно выполнять поиск, выделять текст и изучать таблицы, графики и стройгенплан. На каждой странице добавлены ссылка и QR-код Стройдок-АБВ.
Полный комплект, 271 страница. Первые 52 страницы совпадают с основным ППР. Далее идут четыре технологические карты и ППРв; страницы приложений представлены изображениями с фирменными водяными знаками.
Открыть основной ППР · Открыть полный ППР с технологическими картами. Оба файла доступны без регистрации.
Этот комплект показывает структуру и взаимосвязь разделов ППР. Для производства работ решения необходимо разработать заново по рабочей документации, фактическому состоянию конструкций, принятой технике, погодным условиям и организации конкретной площадки.
Какие кровельные работы рассмотрены
ППР разработан для капитального ремонта пятискатной кровли площадью 503,6 м² с уклонами 15,3° и 21,8°. Предусмотрены поэтапный демонтаж старого покрытия и обрешётки, замена и усиление деревянных конструкций, устройство изоляционных слоёв и монтаж нового фальцевого покрытия.
- кровельные панели «Клик-Фальц Pro v02» толщиной 0,7 мм;
- подкладочный гидроизоляционный ковёр ANDEREP PROF на площади 503,6 м²;
- огнебиозащита новых и сохраняемых деревянных конструкций;
- ремонт опорной кладки, монтаж мауэрлатов, прогонов, стоек и стропильных ног;
- устройство сплошного деревянного основания, карнизов, ендов, конька и примыканий;
- 95,4 м подвесных желобов, водосточные элементы и электрообогрев;
- ограждение кровли со снегозадержанием;
- наружные рамные леса, защищённые входы и механизированная подача материалов.
Существующая кровля вскрывается ограниченными захватками. Открытые участки защищаются от осадков, а демонтированные материалы не накапливаются на стропилах и у края покрытия. Сохранённые элементы нельзя использовать для страховки или складирования без расчётного подтверждения.
Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…
14 этапов производства кровельных работ
- Организация площадки. Ограждение, временные проезды, защищённый пешеходный проход, освещение и места складирования.
- Монтаж лесов и средств доступа. Сборка, закрепление, приёмка и допуск наружных рамных лесов.
- Демонтаж покрытия и обрешётки. Разборка металлических листов, доборных элементов и деревянного основания захватками.
- Демонтаж заменяемых конструкций. Снятие дефектных элементов стропильной системы, старой изоляции и отключённых труб.
- Ремонт опор и связей. Восстановление кладки, анкерных элементов и связей чердачного перекрытия.
- Огнебиозащита древесины. Подготовка поверхностей, обработка и контроль расхода состава.
- Монтаж новых несущих элементов. Установка мауэрлатов, лежней, стоек, прогонов, стропильных ног и связей.
- Усиление сохраняемых стропил. Усиление по проектным узлам и устройство карнизных элементов.
- Пароизоляция и утепление. Послойное устройство пароизоляции и теплоизоляции чердачного перекрытия.
- Деревянное основание. Монтаж обрешётки или сплошного настила и карнизных планок.
- Гидро- и шумоизоляция. Укладка подкладочного ковра и ленты под фальцевые панели.
- Фальцевое покрытие. Монтаж картин, ендов, конька, примыканий и проходок.
- Водоотвод и ограждения. Желоба, водосточные элементы, снегозадержание, кровельное ограждение и греющий кабель.
- Приёмка и завершение. Проверка покрытия и скрытых работ, разборка временных устройств и очистка площадки.
Для каждого этапа в календарном графике указаны сроки, исполнители, машины и материалы. Этапность увязана с технологическими картами, чтобы демонтаж, монтаж конструкций, устройство покрытия и работы на высоте не существовали как отдельные несвязанные разделы.
Четыре технологические карты и ППРв
В полном файле после основного ППР размещены документы на ключевые процессы:
- погрузочно-разгрузочные работы автомобильным краном КС-55713-1;
- демонтаж существующих конструкций скатной кровли;
- монтаж, эксплуатация и разборка наружных рамных лесов ЛРСП;
- ремонт и устройство скатной фальцевой кровли;
- ППР на работы на высоте для операций на лесах, стропильной системе и кровле.
Карты раскрывают последовательность операций, состав звеньев, механизацию, требования к материалам, контроль качества и безопасную организацию рабочих мест. ППРв дополняет карты требованиями к допуску персонала, ограждениям, страховочным системам и действиям при аварийной ситуации.
Что показано на стройгенплане
В основной ППР включён лист стройгенплана с существующим зданием, наружными лесами, защищёнными входами, временным проходом, площадкой приёма грузов и стоянкой автомобильного крана. На схеме разделены движение техники и пешеходов, показаны граница опасной зоны и временная инфраструктура.
Стройгенплан нельзя переносить на другую площадку без проверки. Для рабочего документа уточняются реальные проезды, действующие сети, вылет и грузоподъёмность крана, масса пакетов, положение выносных опор, несущая способность основания и границы опасных зон.
Организация ремонта кровли действующего здания
Документ учитывает, что здание продолжает использоваться. Входы защищаются козырьками, проход людей отделяется от зоны подачи материалов, а демонтаж ведётся небольшими участками. К концу смены раскрытая захватка должна быть защищена от осадков. Материалы подаются только в подготовленную зону и размещаются в пределах допустимой нагрузки.
Подъём выполняется по утверждённым схемам строповки под руководством назначенных ответственных лиц. Одновременное освобождение связанных несущих элементов не допускается; до расстроповки каждый новый элемент закрепляется, а устойчивость захватки проверяется до устройства основания.
Контроль качества кровельных работ
Входной контроль охватывает металлические панели, древесину, утеплитель, пароизоляцию, подкладочный ковёр, крепёж и доборные элементы. До закрытия конструкций принимают опоры, огнебиозащиту, усиление стропил, изоляционные слои и деревянное основание.
При монтаже покрытия контролируют направление и замыкание фальцев, температурную подвижность креплений, геометрию ендов, карнизов, конька и примыканий. Отдельно проверяют водоотвод, кровельное ограждение, снегозадержание и электрооборудование. Результаты оформляются актами скрытых работ, журналами, протоколами и исполнительными схемами.
Какие исходные данные нужны для ППР на вашу кровлю
- рабочие чертежи кровли, узлы и спецификации материалов;
- результаты обследования существующих конструкций;
- ПОС и актуальный стройгенплан;
- ведомость объёмов работ или смета;
- данные о кране, средствах подмащивания и безопасного доступа;
- планируемые сроки, захватки и режим работы здания;
- требования заказчика, строительного контроля и производителей материалов.
По этим данным разрабатывается ППР именно для вашего объекта. Для смежных процессов доступны образец ППР на монтаж конструкций, образец ППР на монолитные работы и образец ППР на земляные работы.
