Календарный график полезен, когда по нему можно понять не только дату окончания, но и причину выбранной продолжительности. Для этого каждый этап связывают с объёмом работ, ресурсами, предшествующими операциями и ограничениями площадки.
Если даты просто расставлены между началом и договорным сроком, график выглядит законченным, но не помогает управлять работой. Ниже — порядок расчёта и пример, показывающий, как поставка материалов влияет на общий срок.
Определите назначение графика
График для коммерческого предложения, договорный график, календарный план в составе ППР и оперативный недельный план могут иметь разную детализацию. Сначала уточните, какое решение должен поддерживать документ и кто будет его использовать.
Для общего договорного графика могут быть достаточны этапы. Для организации работ на площадке потребуется раскрыть захватки, бригады, механизмы и технологические связи. Детальность сама по себе не делает график лучше: сотни строк без понятных зависимостей трудно актуализировать.
Отдельная статья на сайте посвящена календарному плану в составе ППР. Здесь рассматривается практический расчёт сроков и ресурсов, который можно использовать при постановке задачи на график.
Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…
Соберите исходные ограничения до расчёта дат
Нужны объёмы работ, технология, состав доступных бригад и техники, режим сменности, доступ к участкам, сроки поставок и контрольные даты. Уточните время на подготовку, испытания, освидетельствование, переключения и передачу фронта следующим исполнителям.
Для действующего объекта важны ограничения эксплуатации: разрешённые часы работы, окна отключений, доступ транспорта и необходимость сохранять проходы. Для наружных работ учитывают сезонность и допустимые условия выбранной технологии.
Исходные ограничения лучше записать прямо в пояснениях к графику. Иначе изменение доступности крана или срока поставки выглядит как ошибка расчёта, хотя исходные условия уже другие.
Как оценить продолжительность работы
Простой ориентир — разделить объём на производительность доступных ресурсов. Но производительность должна соответствовать конкретной технологии и условиям. Справочная цифра без проверки организации площадки не даёт надёжного срока.
Учебный пример: объём условной операции — 240 м², принятая для примера производительность одной бригады — 20 м² за смену. Потребность составляет 12 бригадо-смен. При двух одновременно работающих бригадах и одной смене в день расчётная продолжительность — 6 рабочих дней.
Такой результат допустим только при наличии двух независимых фронтов, достаточного оборудования и материалов. Если бригады мешают друг другу на одном узком участке, удвоение людей не сократит срок вдвое. Принятые 20 м² за смену — учебное значение, не норматив производительности.
Постройте зависимости между этапами

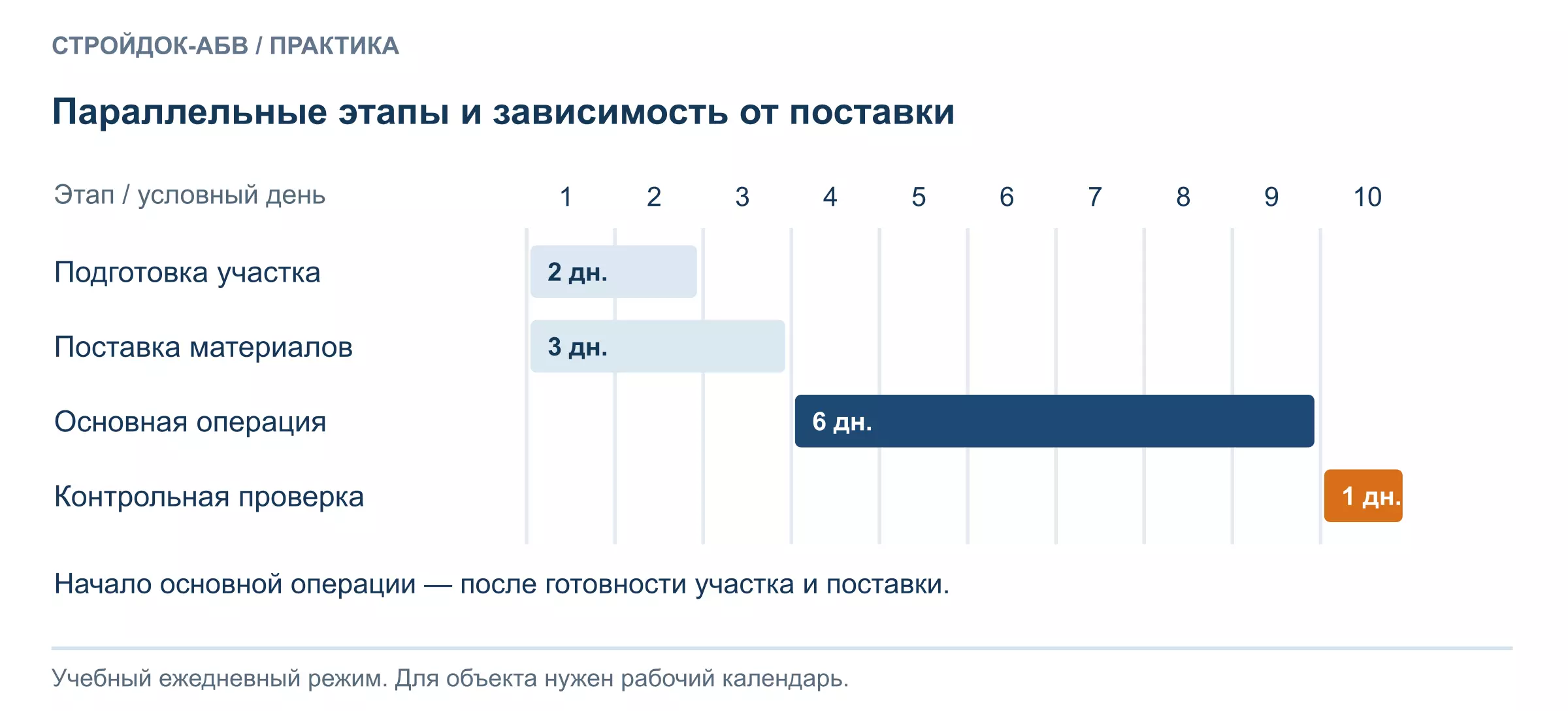

В условном организационном примере подготовка участка занимает 2 дня, поставка материалов — 3 дня и идёт параллельно. Основная операция может начаться только после обоих событий. Затем требуется 6 дней работы и 1 день контрольной проверки.
| Этап | Продолжительность | Условные дни | Условие начала |
|---|---|---|---|
| Подготовка участка | 2 дня | 1–2 | Старт работ |
| Поставка материалов | 3 дня | 1–3 | Подтверждённый заказ |
| Основная операция | 6 дней | 4–9 | Завершены подготовка и поставка |
| Контрольная проверка | 1 день | 10 | Завершена основная операция |
Общий срок — 10 дней, а не сумма всех строк 12 дней: подготовка и поставка перекрываются. Пример предполагает условный ежедневный режим работы и не описывает технологию конкретной конструкции. Для реального графика задают рабочий календарь и необходимые технологические перерывы.
Если поставка задержится на два дня и резерв не предусмотрен, начало основной операции также сдвинется. Это важнее красивой заливки ячеек в диаграмме.
Проверьте загрузку ресурсов
После построения связей посмотрите, не назначен ли один механизм одновременно на разные участки и достаточно ли рабочих нужной квалификации. Проверьте доступность фронта, складов, подъездов и материалов в каждую дату.
Параллельные операции должны быть совместимы по технологии и безопасности. Нельзя сокращать срок на бумаге за счёт одновременной работы там, где она недопустима. Технологические выдержки и контрольные мероприятия также нельзя удалять ради совпадения с желаемой датой.
Если срок не укладывается, рассматривают реальные варианты: изменить очередность, разделить фронты, добавить доступный ресурс, скорректировать поставку или согласовать иной срок. Каждое изменение должно иметь проверяемое основание.
Как актуализировать график
Сохраните исходную согласованную версию. В текущем плане отмечайте фактическое начало, выполнение, оставшийся объём и прогноз завершения. Процент готовности нужно связывать с понятным способом измерения; субъективные «почти 90 процентов» могут скрывать критически важную незавершённую операцию.
При отставании обновляйте зависимости, а не только одну дату. Перенос поставки может изменить монтаж, контроль и передачу следующему подрядчику. В пояснении к новой версии укажите причину, затронутые этапы и принятые действия.
Скачать календарный план и графики ресурсов из ППР

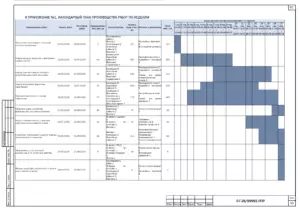

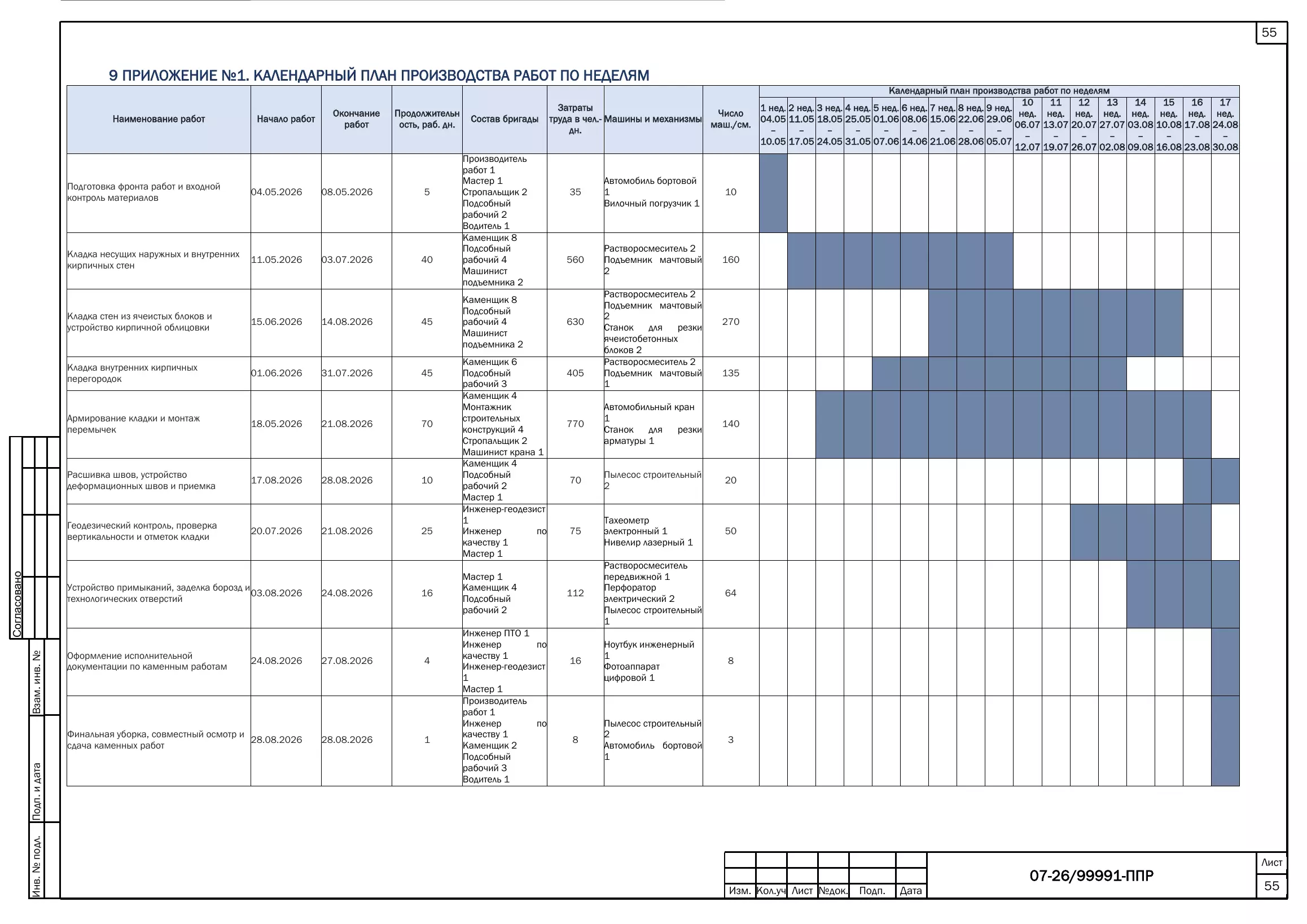

PDF-фрагмент ППР содержит четыре фактических листа большого проекта: календарный план производства работ по неделям, график потребности в рабочих кадрах, график потребности в машинах и механизмах и график поступления материалов. Это не универсальный график: сроки и ресурсы нужно пересчитывать под состав работ и условия конкретного объекта.
Подготовить график под ваш объект
Для отдельного графика обратитесь через услугу инженера ПТО. Если требуется увязать его с технологией и организацией площадки в составе документа, укажите задачу на разработку ППР. Передайте реальные ограничения, а не только требуемую конечную дату.
