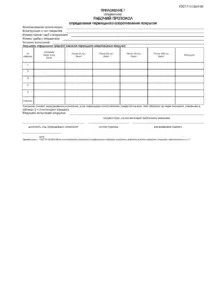

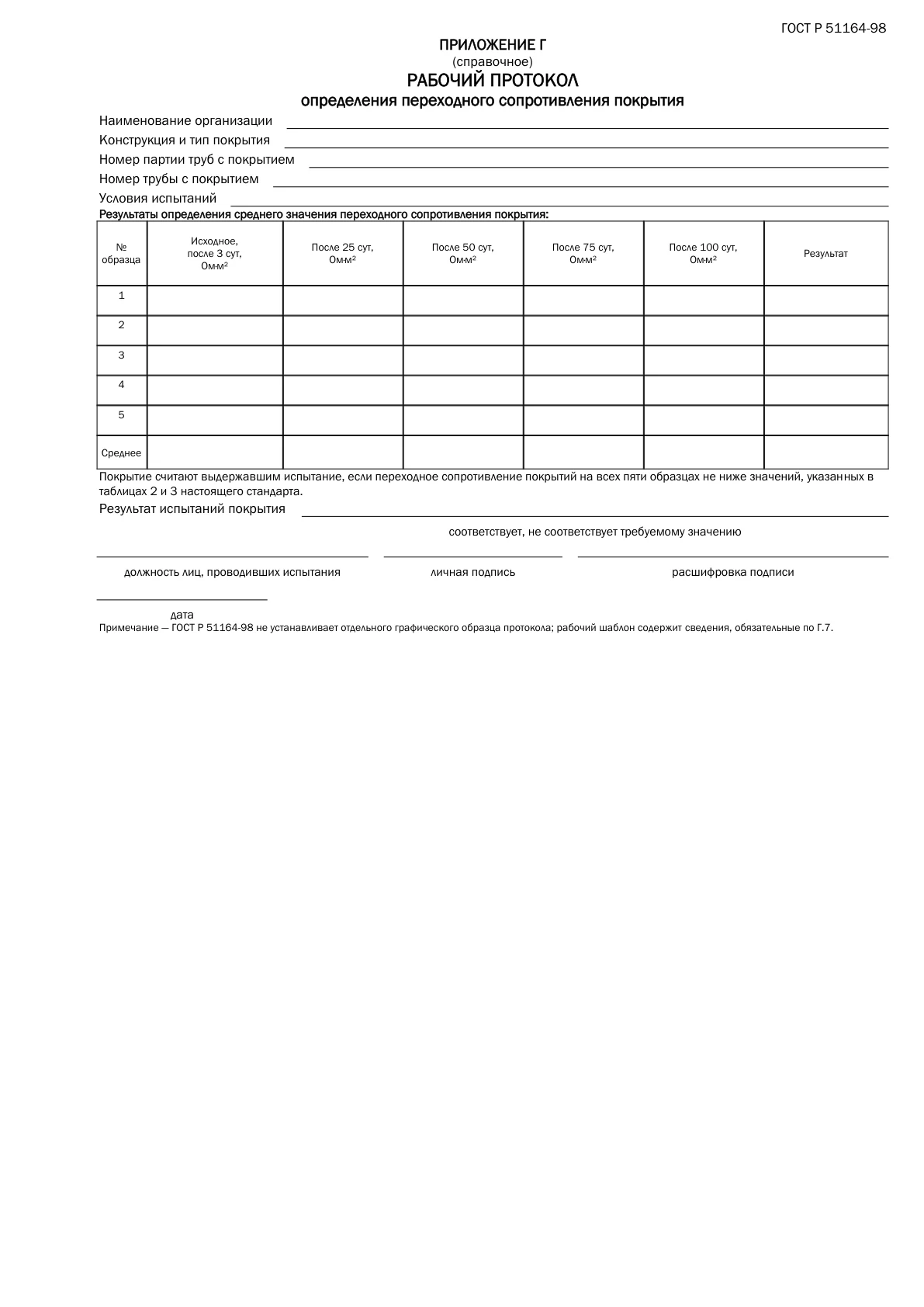

Протокол определения переходного сопротивления изоляционного покрытия — редактируемый документ по методике приложения Г ГОСТ Р 51164-98. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Печатный текст, порядок реквизитов, названия граф, единицы измерения и состав подписей сверены с указанным нормативным источником. Поля собраны нативными элементами Word; их можно заполнять без разрушения линий и сетки.

ГОСТ Р 51164-98 не приводит отдельного графического образца этого протокола. Пункт Г.7 требует оформить результаты в виде протокола и перечисляет обязательные сведения. Поэтому размещённый DOCX обозначен как рабочий протокол по методике приложения Г, а не как воспроизведённая нормативная форма.

Для чего нужен документ

Методика определяет изменение защитной способности покрытия после выдержки образцов в 3 %-ном растворе NaCl. Испытывают не менее пяти параллельных образцов при температуре (20 ± 5) °С, исходное значение получают после трёх суток, а при длительном испытании измеряют каждые 25 суток до 100 суток.

Пункт Г.7 требует указать номер партии труб с покрытием, номер трубы, результаты определения среднего переходного сопротивления, должность, фамилию и подпись испытателя и дату. Рабочая таблица дополнительно показывает значения каждого из пяти образцов, чтобы среднее можно было проверить.

Что предусмотрено в бланке

  1. Организация. записывают лабораторию или организацию, оформившую протокол
  2. Покрытие. указывают конструкцию и тип испытываемого покрытия
  3. Партия. вносят номер партии труб с покрытием
  4. Труба. вносят идентификационный номер трубы с покрытием
  5. Условия. фиксируют 3 %-ный раствор NaCl, температуру и количество образцов
  6. Результаты. записывают исходное сопротивление и значения через 25, 50, 75 и 100 суток
  7. Среднее. рассчитывают среднее значение для каждого срока
  8. Исполнитель. указывают должность, фамилию, подпись и дату испытаний

Как заполнять

  1. Подготовить образцы. отобрать не менее пяти образцов без дефектов покрытия
  2. Зафиксировать условия. записать раствор, температуру и площадь контакта
  3. Проверить исходное значение. измерить сопротивление после трёх суток выдержки
  4. Вести длительное испытание. повторять измерения через каждые 25 суток
  5. Контролировать раствор. поддерживать исходный уровень по требованиям методики
  6. Рассчитать средние. проверить результат по каждому образцу и каждому сроку
  7. Оценить покрытие. убедиться, что все пять образцов не ниже требуемых значений
  8. Оформить протокол. внести обязательные сведения Г.7 и подписать документ

Кто оформляет и подписывает

Протокол подписывает лицо, проводившее испытания. В рабочем шаблоне раздельно предусмотрены должность, личная подпись, фамилия с инициалами и дата, чтобы выполнить состав сведений пункта Г.7.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Протокол сверяют с журналом подготовки образцов, паспортом покрытия, идентификацией партии и трубы, журналом температур и долива раствора, показаниями тераомметра, расчётами площади контакта и требованиями таблиц 2 или 3 стандарта.

Типичные ошибки

  • выбран бланк с похожим названием из другого нормативного документа;
  • номер формы и нормативный источник не указаны в реестре исполнительной документации;
  • наименования объекта, проекта, трубопровода, партии или участка расходятся со смежными документами;
  • длинные значения внесены поверх пояснений либо линии заменены вручную набранными подчёркиваниями;
  • единицы измерения или знак степени потеряны при переносе результатов;
  • должность, Ф.И.О. и подпись внесены без проверки полномочий подписанта;
  • документ ошибочно называют утверждённой формой приложения Г, хотя графический образец отсутствует;
  • приведено только среднее без исходных значений, из-за чего расчёт нельзя проверить;

Проверка перед включением в комплект

  • точное название, номер формы и нормативный документ сохранены;
  • идентификаторы объекта, проекта, партии и участка прослеживаются по первичным документам;
  • перед полем года оставлен напечатанный префикс 20 там, где он предусмотрен образцом;
  • каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
  • числовые значения перенесены вместе с единицами измерения и подтверждаются журналом или протоколом;
  • после заполнения DOCX проверен на переносы, обрезку и выход текста за границы полей;
  • обязательные сведения Г.7 присутствуют полностью;
  • для каждого срока среднее совпадает с пятью параллельными результатами;

В заполненном примере выбрана ленточная конструкция 20 нормального типа: исходное среднее равно 6,2×10⁶ Ом·м², а после 100 суток — 6,0×10⁵ Ом·м². Все пять результатов превышают пределы таблицы 3.
