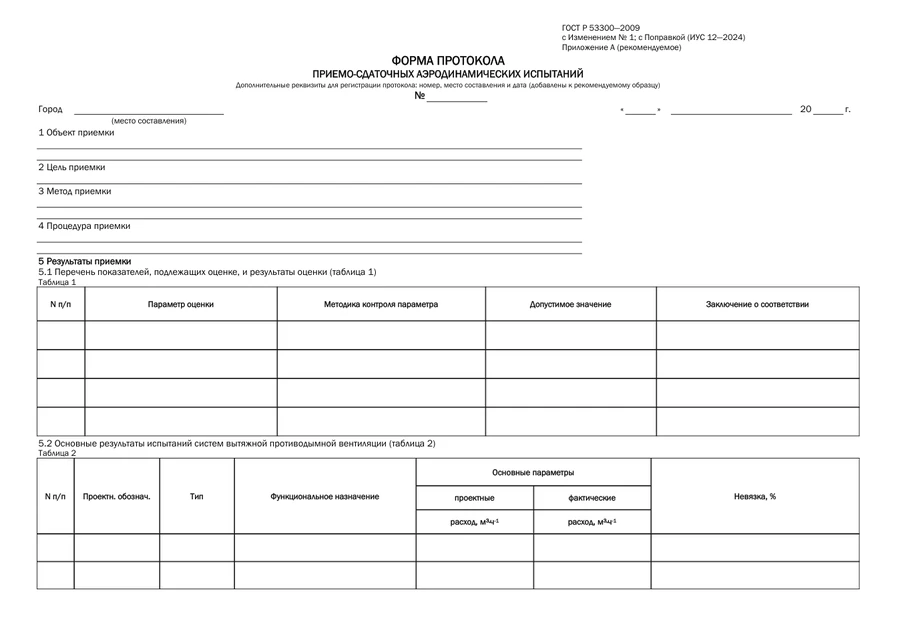

Протокол приемо-сдаточных аэродинамических испытаний — редактируемый бланк DOCX в едином стиле библиотеки Стройдок-АБВ. На странице размещены исходный документ, контрольный PDF и изображение первой страницы, чтобы форму можно было проверить до скачивания.

Статус: Рекомендуемый образец приложения А к ГОСТ Р 53300-2009 с Изменением № 1 и Поправкой ИУС 12-2024.

Нормативное основание

Бланк воспроизводит рекомендуемый образец приложения А ГОСТ Р 53300-2009. Сохранены пункты 1–6, подпункты 5.1–5.3, три нормативные таблицы и их состав граф. Изменение № 1 и Поправка ИУС 12-2024 приложение А не меняют.

Протокол применяют при приемо-сдаточных испытаниях систем противодымной вентиляции. В нём фиксируют цель, методику и процедуру приемки, показатели, результаты испытаний вытяжной и приточной противодымной вентиляции и итоговые выводы.

Что предусмотрено в бланке

  1. Регистрация. номер, место и дата составления, явно отмеченные как дополнительные служебные реквизиты
  2. Организация испытаний. объект, цель, метод и процедура приемки
  3. Таблица 1. показатели, методики контроля, допустимые значения и заключение
  4. Таблица 2. проектные и фактические расходы вытяжной противодымной вентиляции и невязка
  5. Таблица 3. проектные и фактические давление и скорость приточной противодымной вентиляции
  6. Выводы. свободные строки для итогового заключения

Как заполнять

  1. Зарегистрировать. указать номер, город и дату; в поле года вписать две цифры после напечатанного «20»
  2. Описать приемку. заполнить пункты 1–4 по программе и методике испытаний
  3. Внести измерения. перенести проектные и фактические значения без изменения единиц измерения
  4. Сопоставить. рассчитать невязку, оценить допустимые значения и сформулировать вывод

Кто оформляет и подписывает

Состав подписантов определяют договором, программой испытаний и полномочиями участников. В рекомендуемом образце приложения А отдельный нормативный блок подписей не установлен, поэтому самовольные роли в бланк не добавлены.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С чем сверить сведения

Сведения сверяют с проектной и рабочей документацией, программой и методикой испытаний, паспортами оборудования, протоколами измерений и исполнительными схемами систем противодымной вентиляции.

Частые ошибки

  • в таблицах смешаны проектные и фактические значения;
  • расход, скорость или давление записаны без единиц измерения;
  • невязка не рассчитана либо не объяснена;
  • служебные реквизиты ошибочно представлены как часть нормативного образца;

Проверка перед подписанием

  • таблицы 1–3 заполнены в установленной последовательности;
  • выводы согласуются с приведёнными фактическими параметрами;
  • наименования, обозначения, номера и даты совпадают с проектной, рабочей и исполнительной документацией;
  • все фактические значения подтверждены измерениями, журналами, актами или документами обслуживающей организации;
  • должности, Ф.И.О. и полномочия подписантов проверены;
  • после заполнения просмотрены все страницы: текст не перекрывает таблицы, поля и подписи;

Номер, город и дата добавлены для регистрации протокола и прямо обозначены на бланке как дополнительные реквизиты. Нормативная часть приложения А сохранена без сокращений.
