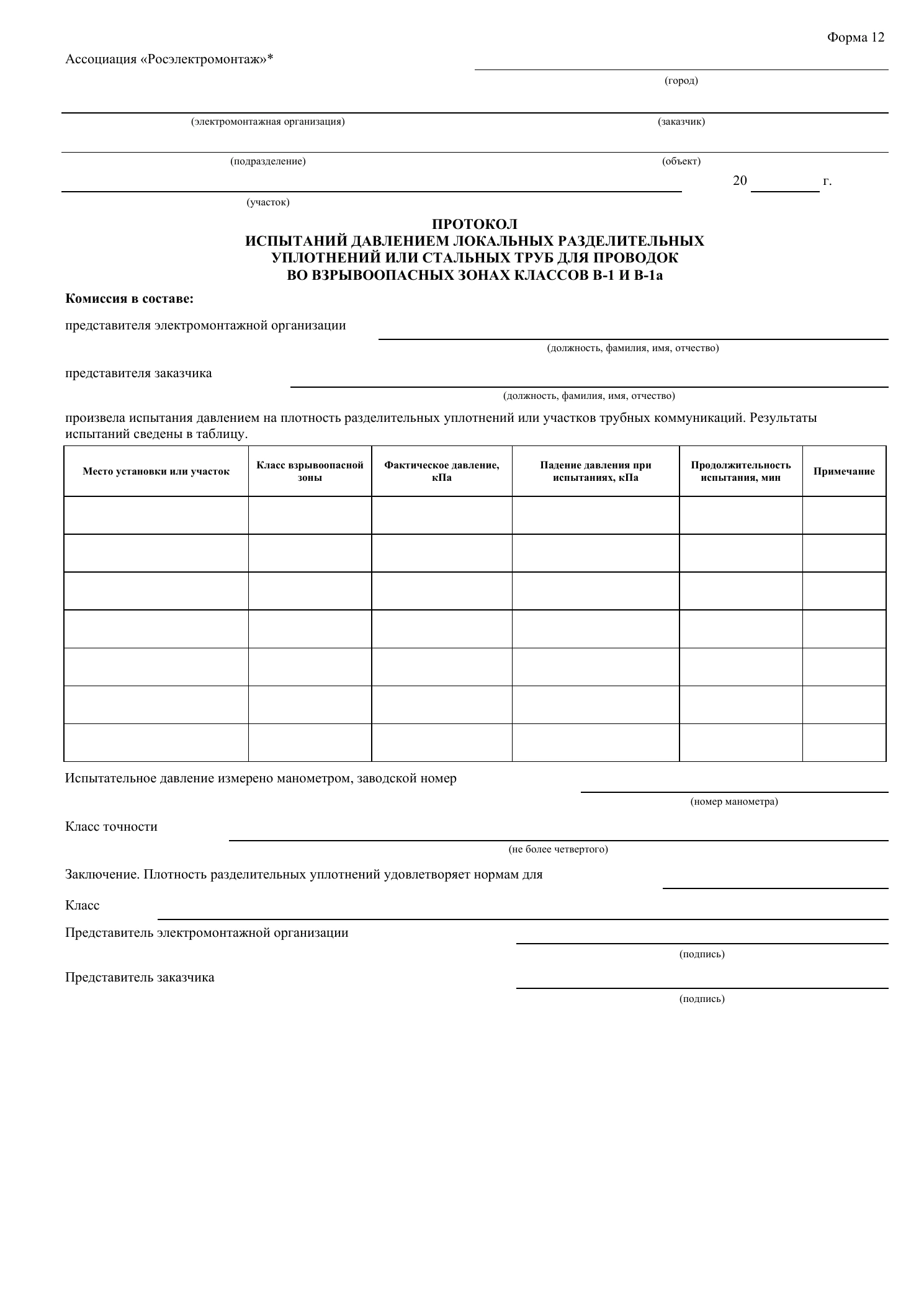

Протокол испытаний давлением локальных разделительных уплотнений или стальных труб по форме 12 И 1.13-07 предназначен для проводок во взрывоопасных зонах классов В-1 и В-1а, названных в исходном образце. На странице размещены DOCX, PDF и условный пример.

Источник и применение

Бланк сверен с опубликованным текстом И 1.13-07, содержащим редакционные исправления опечаток изготовителем базы данных. Письмо Минстроя России от 30.11.2023 № 32277-ОГ/08 разъясняет возможность использования инструкции как справочного материала. Применение образца согласуют с проектом, договором и составом документации объекта.

Шесть граф результатов

Для каждого проверенного места или участка укажите класс взрывоопасной зоны, фактическое давление в кПа, падение давления в кПа, продолжительность испытания в минутах и примечание. В форме сохранены все шесть исходных граф. Место установки определяют так, чтобы запись можно было сопоставить с рабочими чертежами и проверенным уплотнением.

Фактическое давление и величина его падения — разные показатели. Режим испытаний и оценку результата устанавливают по применимым документам и утверждённой программе; учебные числа из примера не заменяют результаты измерения.

Манометр и заключение

После таблицы внесите заводской номер манометра и его класс точности. Исходное пояснение «не более четвертого» сохранено в бланке. Данные прибора сопоставляют с его эксплуатационной документацией и документами о поверке.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

В заключении предусмотрены два поля: после слов «удовлетворяет нормам для» и после слова «класса». В примере это «взрывоопасных зон» и «В-1». Подписи ставят представитель электромонтажной организации и представитель заказчика; их должности и фамилии указаны в составе комиссии.

Реквизиты и работа с бланком

Город имеет самостоятельную строку. Далее заполняют электромонтажную организацию, заказчика, подразделение, объект и участок. В дате предусмотрены отдельные день, месяц и окончание года после «20».

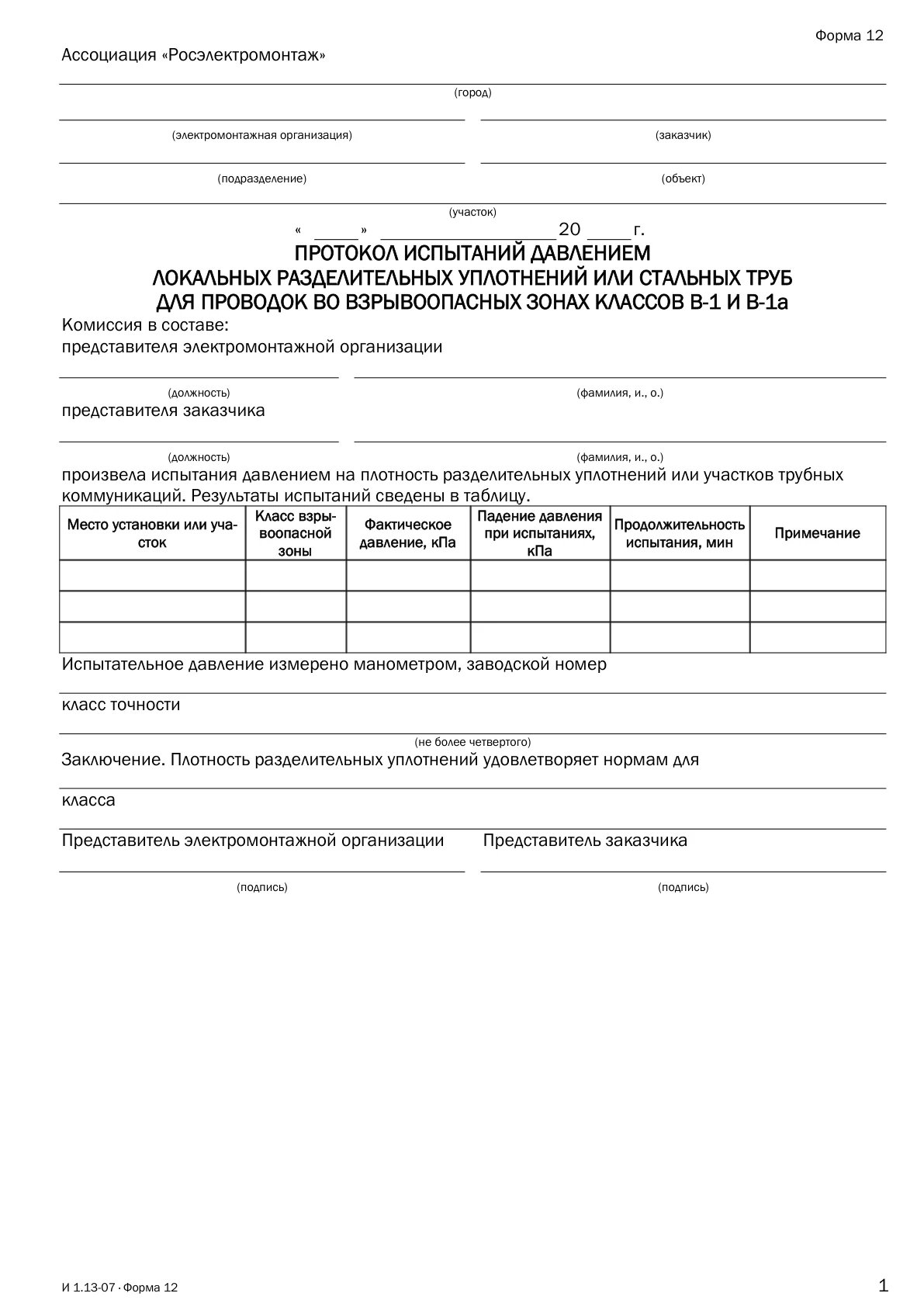

DOCX предназначен для заполнения в Word, PDF — для печати пустого бланка. Должность и фамилия с инициалами участников разделены; длинные сведения расширяют поля по высоте. Пример содержит вымышленные организации, людей и результаты. Значения в нём показывают порядок заполнения; на объекте используют фактические сведения.
