Акт и протокол испытаний ВПВ на водоотдачу — редактируемый DOCX в едином стиле библиотеки Стройдок-АБВ. На странице доступны бланк, контрольный PDF и наглядный пример заполнения основных реквизитов.

Статус: Рабочий пример. ГОСТ Р 59643-2021 требует акт и протокол с определённым составом сведений, но не устанавливает их графическую форму.

Нормативное основание

Пункты 7.3.11.1–7.3.11.3 ГОСТ Р 59643-2021 требуют оформлять результаты испытаний внутреннего противопожарного водопровода на водоотдачу актом и протоколом и перечисляют сведения, которые должны в них содержаться.

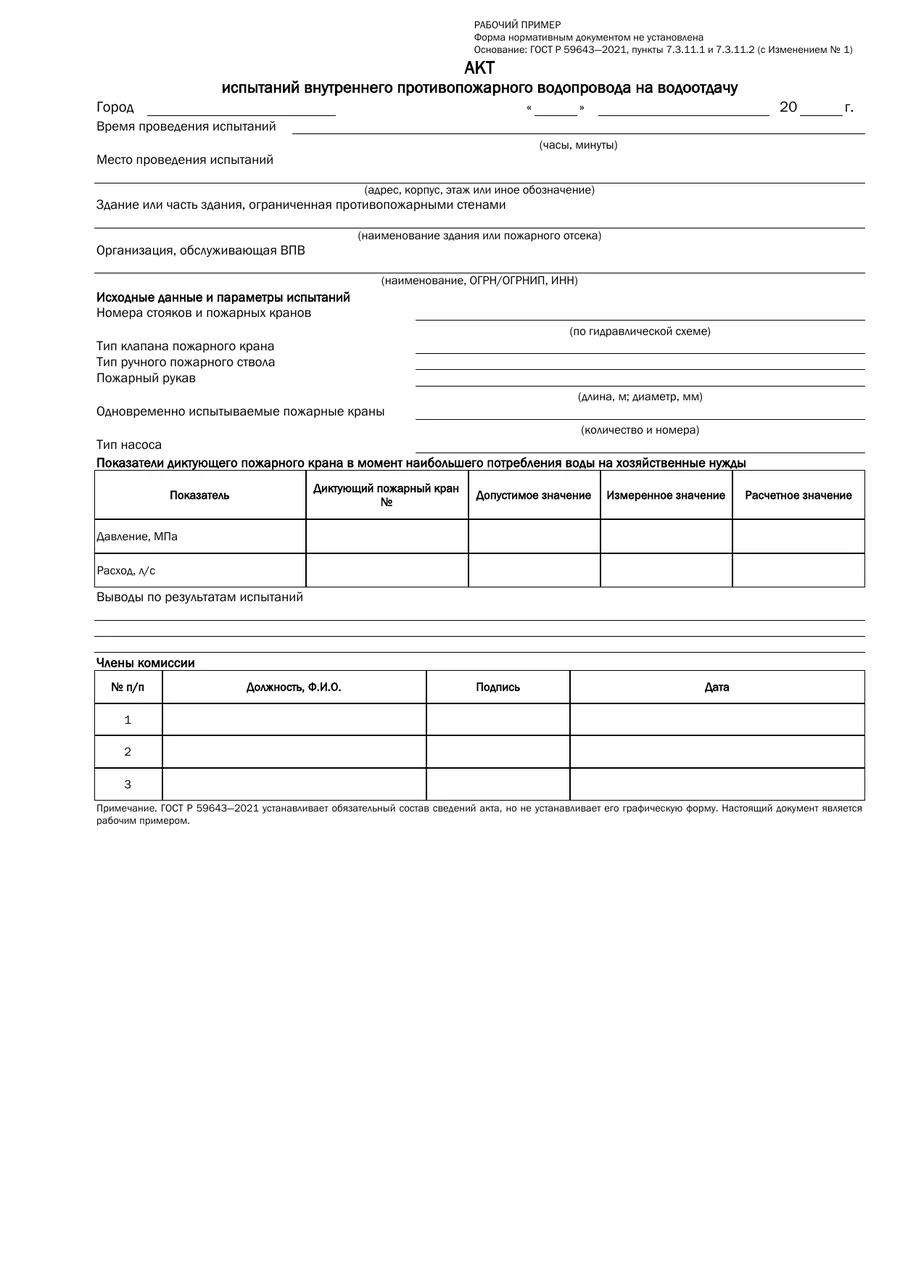

В стандарте отсутствует готовый бланк. Опубликованный двухстраничный комплект разработан как рабочий пример: первая страница — акт с выводом комиссии, вторая — протокол с таблицей результатов. Статус рабочего примера указан на обеих страницах.

Что предусмотрено в бланке

  1. Условия. дата, время, место, здание или пожарный отсек и обслуживающая организация
  2. Комплектация. стояки, краны, клапан, ствол, рукав и насос
  3. Испытание. количество и номера одновременно испытываемых кранов
  4. Акт. допустимое, измеренное или расчётное давление и расход диктующего крана, вывод комиссии
  5. Протокол. минимальное давление, фактическое давление, расход и высота компактной части струи
  6. Подписи. члены комиссии и участники испытаний

Как заполнять

  1. Определить условия. зафиксировать период наибольшего хозяйственного водопотребления
  2. Идентифицировать точки. внести номера по гидравлической схеме
  3. Записать оборудование. указать типы клапана, ствола, рукава и насоса
  4. Внести измерения. перенести фактические значения без округления, меняющего оценку
  5. Сравнить. сопоставить расход, давление и высоту струи с проектом и СП 10.13130.2020
  6. Подписать. зафиксировать вывод и подписи участников

Кто оформляет и подписывает

Акт подписывают члены комиссии, протокол — участники испытаний. Состав определяют договором, программой испытаний и полномочиями представителей.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С чем сверить документ

Данные сверяют с гидравлической схемой, проектом ВПВ, программой и методикой испытаний, паспортами насоса, клапанов, стволов и рукавов, поверкой средств измерений и требованиями СП 10.13130.2020.

Частые ошибки

  • рабочий пример назван утверждённой формой;
  • нет времени испытания или периода наибольшего хозяйственного потребления;
  • краны не связаны с гидравлической схемой;
  • в протоколе отсутствует высота компактной части струи;
  • вывод не основан на сопоставлении с нормативными и проектными значениями;

Проверка перед подписанием

  • город внесён в отдельное поле, а в поле года указываются только две последние цифры после напечатанного «20»;
  • наименование объекта и адрес совпадают с проектной и договорной документацией;
  • должности, Ф.И.О. и полномочия подписантов проверены;
  • все даты, номера, шифры и приложения позволяют найти исходный документ;
  • после заполнения просмотрены все страницы, строки не перекрывают подписи и пояснения;
  • на каждой странице сохранена отметка о статусе рабочего примера;
  • акт и протокол заполнены как два самостоятельных документа;
  • в протоколе отражены давление, расход и высота компактной части струи;

Пользователь может адаптировать количество строк и состав комиссии, но обязательные сведения пунктов 7.3.11.2–7.3.11.3 исключать нельзя.
