Ведомость замеров при контрольном разряде аккумуляторной батареи по форме 10 И 1.13-07 связывает параметры батареи и результаты измерений по её элементам. На странице доступны DOCX, PDF и условный пример.

Источник и применение

Бланк сверен с опубликованным текстом И 1.13-07 с редакционными исправлениями опечаток изготовителем базы данных. В письме Минстроя России от 30.11.2023 № 32277-ОГ/08 разъяснена возможность использования инструкции как справочного материала. Применение формы согласуют с проектом, договором и составом документации объекта.

Ссылки на СНиП, ГОСТ и ПУЭ внутри формы воспроизводят исходную инструкцию. Их сохранение в бланке не подтверждает актуальность каждой исторической ссылки. Фактические проверки проводят по применимым документам, утверждённой программе и документации изготовителя.

Параметры и семь граф

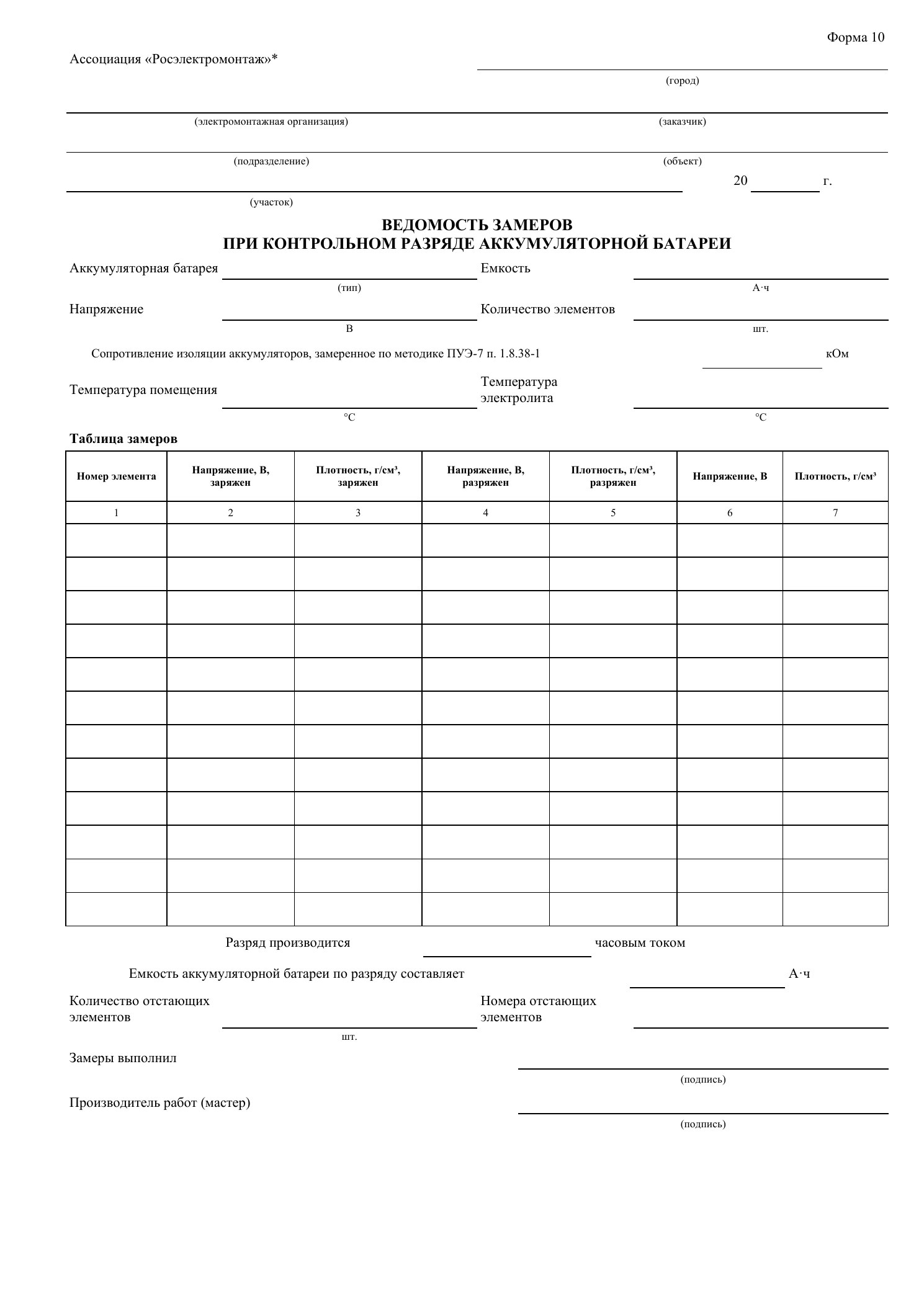

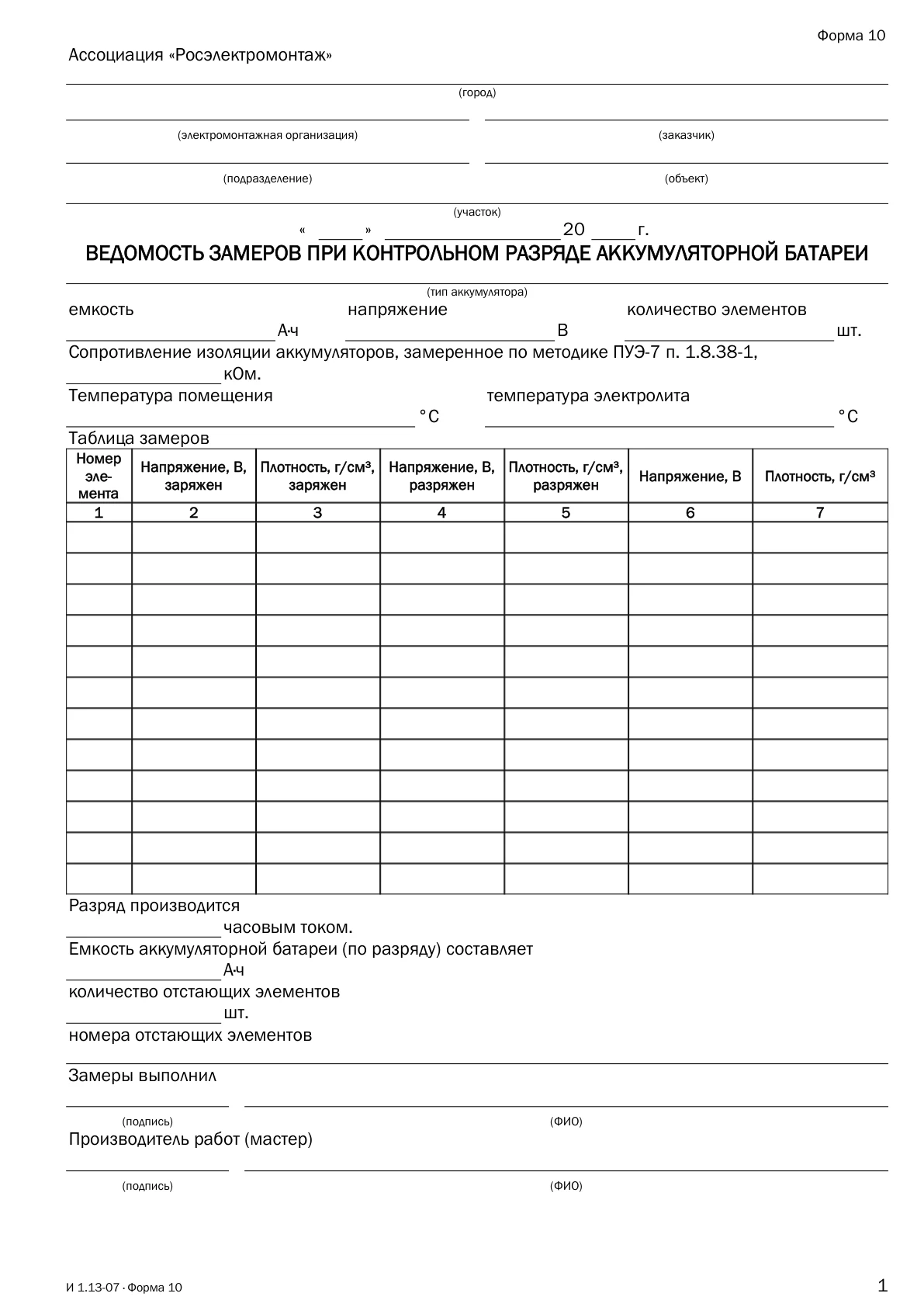

До таблицы указывают тип аккумулятора, ёмкость, напряжение, число элементов, сопротивление изоляции и температуры помещения и электролита. Единицы А·ч, В, кОм и °С сохранены у соответствующих полей.

В таблице предусмотрены номер элемента, напряжение и плотность в заряженном состоянии, напряжение и плотность в разряженном состоянии, затем ещё две графы напряжения и плотности. Последние две графы сохранены с исходными названиями без придуманного обозначения этапа измерения. Плотность во всех трёх графах указана в г/см³.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Результат разряда и подписи

После таблицы заполняют часовой режим разряда в соответствии с исходной формулировкой о часовом токе, ёмкость по разряду, количество и номера отстающих элементов. Для числа и перечня номеров предусмотрены разные поля. Заверяют ведомость выполнивший замеры и производитель работ или мастер; у каждого есть подпись и ФИО.

Добавляйте строки по фактическому количеству элементов. На продолжении повторяются реквизиты и названия граф; последняя запись, итоговые сведения и подписи остаются вместе. Значения из учебного примера заменяют фактическими измерениями.

Реквизиты и работа с бланком

Город заполняют в отдельной строке. Далее указывают электромонтажную организацию, заказчика, подразделение, объект и участок; дата документа имеет самостоятельные поля дня, месяца и окончания года.

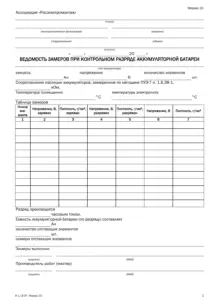

DOCX заполняют в Word, PDF используют для печати пустого бланка. Длинные сведения расширяют ячейки по высоте. На странице показан условный пример с вымышленными организациями, лицами, оборудованием и результатами; его числовые значения не являются критериями приемки.
