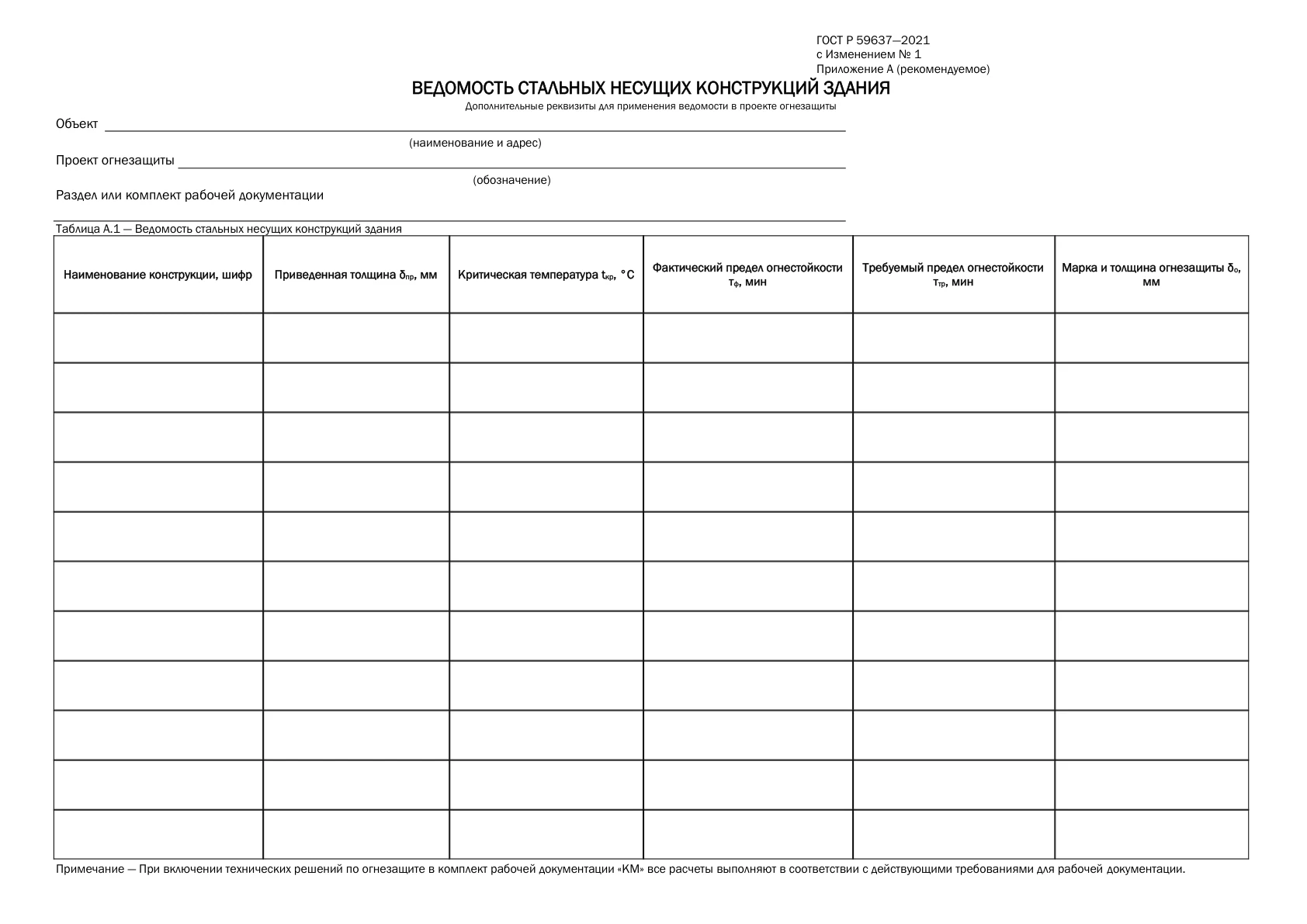

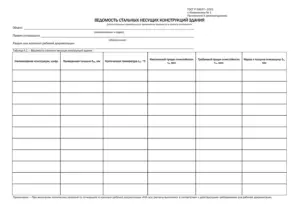

Ведомость стальных несущих конструкций здания — редактируемый бланк DOCX в едином стиле библиотеки Стройдок-АБВ. Вместе с исходным файлом на странице размещены контрольный PDF и изображение первой страницы, поэтому состав и компоновку можно проверить до скачивания.

Статус формы: Рекомендуемый образец таблицы А.1 приложения А ГОСТ Р 59637-2021; действующая редакция проверена с учетом Изменения № 1.

Нормативное основание

Бланк воспроизводит таблицу А.1 рекомендуемого приложения А ГОСТ Р 59637-2021. Сохранены шесть нормативных граф и примечание под таблицей; обозначения приведенной толщины, критической температуры и пределов огнестойкости оформлены с нижними индексами.

Ведомость применяют для систематизации исходных и расчетных данных по стальным несущим конструкциям при проектировании и контроле огнезащиты. В ней сопоставляют фактический и требуемый пределы огнестойкости с маркой и толщиной огнезащитного покрытия.

Что предусмотрено в бланке

  1. Служебные реквизиты. объект, проект огнезащиты и раздел рабочей документации
  2. Конструкция. наименование и шифр элемента
  3. Расчетные параметры. приведенная толщина и критическая температура
  4. Огнестойкость. фактический и требуемый пределы в минутах
  5. Огнезащита. марка и толщина покрытия

Как заполнять

  1. Определить комплект. указать объект, проект огнезащиты и связанный раздел рабочей документации
  2. Перечислить конструкции. внести наименования и шифры без объединения разных типов элементов
  3. Перенести расчеты. заполнить приведенную толщину, критическую температуру и пределы огнестойкости
  4. Назначить решение. указать марку и расчетную толщину огнезащиты
  5. Проверить примечание. учесть требование к расчетам при включении решений в комплект КМ

Кто оформляет и подписывает

Нормативная таблица А.1 не устанавливает отдельный блок подписей. Согласование и утверждение ведомости выполняют в составе проектной или рабочей документации по принятому порядку.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С чем сверить сведения

Ведомость сверяют с проектом огнезащиты, разделами КМ и КМД, расчетом приведенной толщины и критической температуры, требованиями к пределам огнестойкости, технической документацией огнезащитного состава и актами выполненных работ.

Частые ошибки

  • в одной строке объединяют конструкции с разными расчетными параметрами;
  • путают фактический и требуемый пределы огнестойкости;
  • толщину огнезащиты указывают без марки состава;
  • теряют нижние индексы в условных обозначениях или нормативное примечание;

Проверка перед применением

  • в таблице присутствуют все шесть граф;
  • обозначения δпр, tкр, τф, τтр и δо имеют нижние индексы;
  • под таблицей сохранено начало «Примечание —»;
  • служебные реквизиты отделены от нормативной таблицы;
  • названия объекта, установки, оборудования и документов совпадают с проектной и эксплуатационной документацией;
  • фактические значения подтверждены журналами, актами, измерениями или документами обслуживающей организации;
  • после заполнения просмотрены все страницы: строки, таблицы и подписи не перекрываются;

Поля объекта и проекта добавлены для применения ведомости в конкретном комплекте и обозначены как дополнительные. Таблица А.1 и примечание сохранены по действующей редакции стандарта.
