Допускной лист сварщика по форме 1.9 СП 392.1325800.2018 фиксирует персональные сведения о сварщике, параметры допуска к сварке трубных соединений и реквизиты контроля допускного стыка. На странице подготовлен редактируемый бланк DOCX и подробная инструкция по заполнению в той же последовательности, которая предусмотрена формой приложения Б.
СП 392.1325800.2018 «Трубопроводы магистральные и промысловые для нефти и газа. Исполнительная документация при строительстве. Формы и требования к ведению и оформлению» утверждён приказом Минстроя России от 6 августа 2018 года № 502/пр и введён в действие 7 февраля 2019 года. Допускной лист приведён как форма 1.9 в рекомендуемом приложении Б. Его нельзя считать универсальным допуском для любых сварочных работ и любых объектов: применимость определяют по области действия СП, проектной и рабочей документации, технологии сварки, договору, техническому заданию и согласованному перечню исполнительной документации.
Назначение допускного листа сварщика
Документ связывает конкретного сварщика с установленными в форме характеристиками допуска и результатами контроля допускного стыка. Он позволяет проверить, кем выполнены работы, какой шифр или клеймо использован, к какому виду сварки, числу слоёв, группе труб по диаметру, пространственному положению и сварочным материалам относится запись.
Допускной лист не заменяет аттестационное удостоверение, документы о квалификации, протоколы радиографического контроля или механических испытаний, приказ о присвоении шифра или клейма и записи в журнале сварочных работ. Реквизиты этих документов должны согласовываться между собой, а не дублироваться произвольным текстом.
Где применяется форма 1.9 СП 392
СП 392 распространяется на строительство и реконструкцию линейной части магистральных и промысловых стальных трубопроводов условным диаметром до 1400 мм включительно: при избыточном давлении не выше 10 МПа для магистральных трубопроводов и не выше 32 МПа для перечисленных в СП промысловых и технологических трубопроводов. Пункт 1.3 содержит исключения, поэтому перед использованием формы необходимо подтвердить, что объект попадает в область применения документа.
Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…
Пункт 5.1 СП предусматривает формирование перечня ИД по конкретному объекту лицом, осуществляющим строительство, на основании нормативных требований, проектной и рабочей документации с согласованием у застройщика или технического заказчика. В приложении А допускной лист сварщика указан как форма 1.9, а формы ИД приведены в приложении Б согласно пункту 6.13. Следовательно, основанием для включения листа в комплект служит не само наличие бланка, а применимость СП и согласованный состав документации объекта.

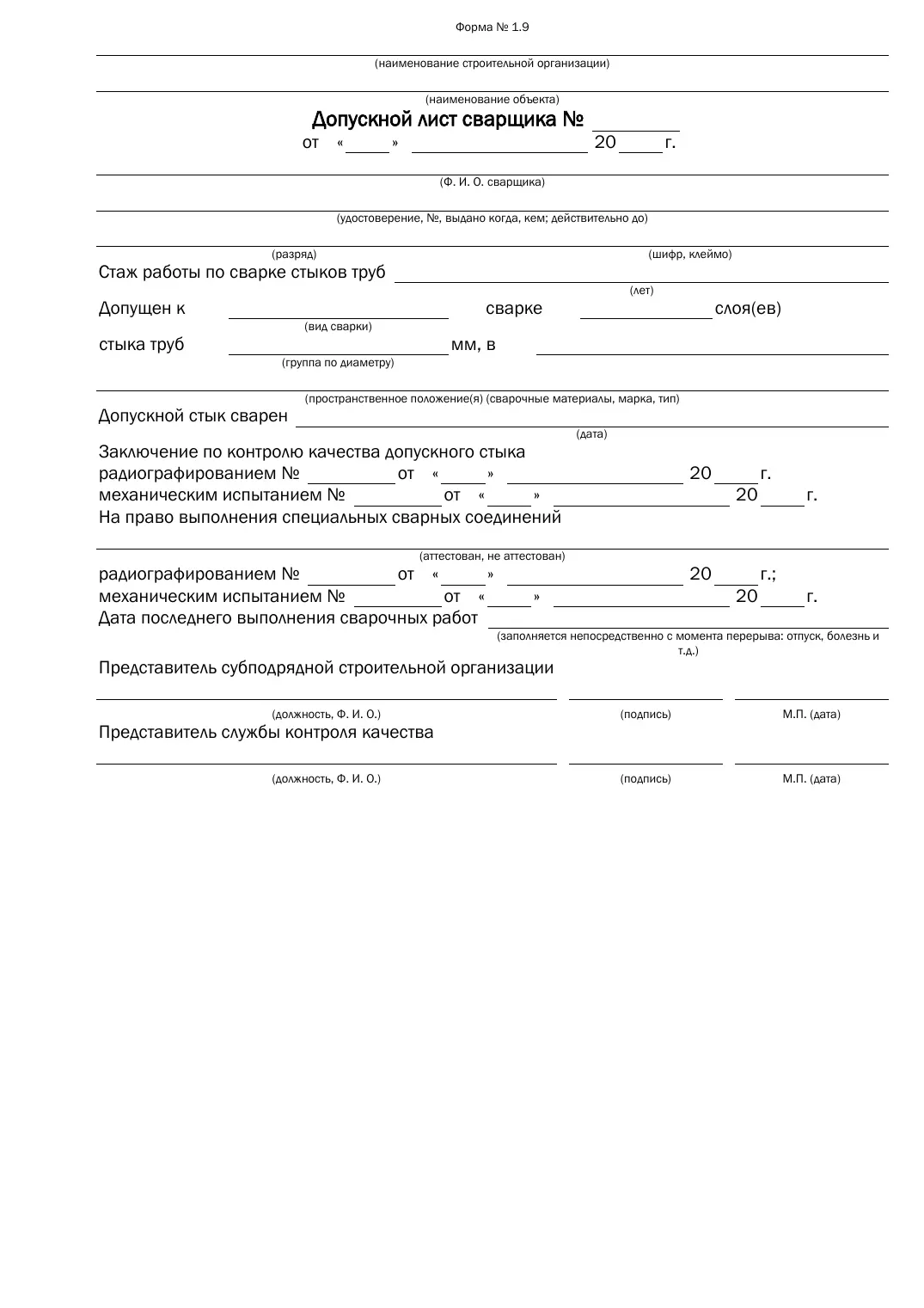

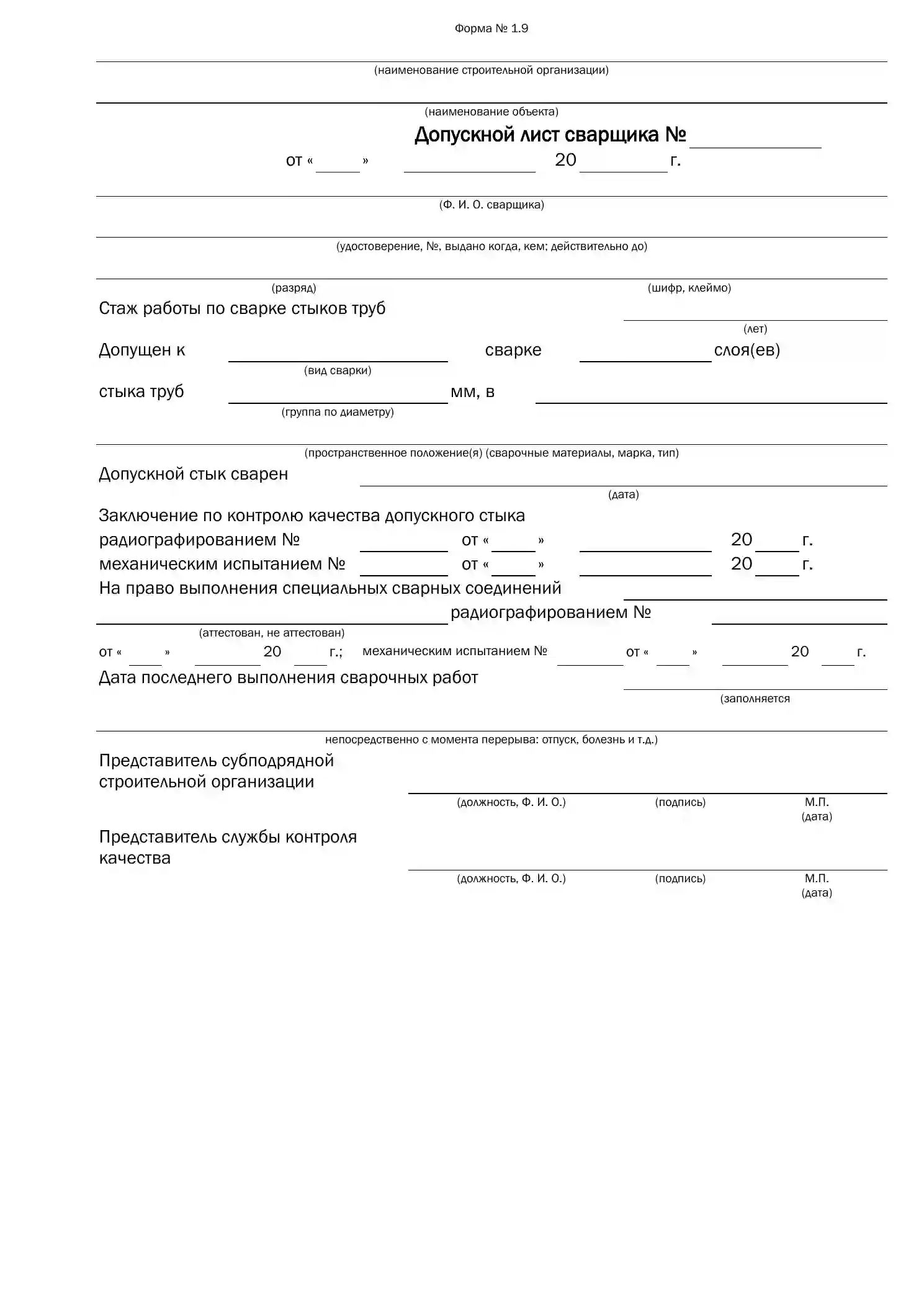

Что содержит допускной лист
В начале формы указывают наименование строительной организации, наименование объекта, номер листа и дату. Далее последовательно заполняют:
- Ф. И. О. сварщика;
- сведения об удостоверении: номер, когда и кем выдано, срок действия;
- разряд;
- шифр или клеймо;
- стаж работы по сварке стыков труб в годах;
- вид сварки и число слоёв;
- группу труб по диаметру;
- пространственное положение или положения;
- сварочные материалы, их марку и тип;
- дату сварки допускного стыка;
- номер и дату заключения по радиографическому контролю;
- номер и дату документа по механическим испытаниям;
- сведения об аттестации или неаттестации на право выполнения специальных сварных соединений и связанные реквизиты контроля;
- дату последнего выполнения сварочных работ.
В конце бланка предусмотрены строки для представителя субподрядной строительной организации и представителя службы контроля качества: должность, Ф. И. О., подпись, дата и место печати. Эти наименования подписантов следует сохранять без произвольной замены.
Как правильно заполнить форму 1.9
1. Идентифицировать организацию, объект и документ
Наименование организации и объекта сверяют с титульными листами и другими документами комплекта. Номер допускного листа должен быть уникально связан с записью в списке сварщиков по форме 1.8. Дату составления не подменяют датой выдачи удостоверения или датой контроля стыка.
2. Перенести персональные и квалификационные данные
Ф. И. О. записывают точно по удостоверению. В строке об удостоверении указывают все предусмотренные формой реквизиты: номер, кем и когда выдано, до какой даты действительно. Разряд, шифр или клеймо переносят из подтверждающих документов. Стаж по сварке стыков труб указывают в годах, поскольку единица измерения прямо обозначена в бланке.
3. Описать границы допуска
В строках «Допущен к…» фиксируют вид сварки, число слоёв, группу труб по диаметру, пространственное положение и сварочные материалы с маркой и типом. Эти сведения нельзя заменять общей формулировкой «к сварочным работам»: она не раскрывает параметры, для которых оформлен лист.
4. Заполнить сведения о допускном стыке и контроле
Указывают дату сварки допускного стыка. Затем переносят номер и дату заключения по радиографическому контролю и номер с датой документа по механическим испытаниям. Записи должны соответствовать фактическим документам контроля; номер без даты или дата без номера образуют неполный реквизит.
5. Оформить сведения о специальных соединениях
В предусмотренной форме строке указывают результат «аттестован» или «не аттестован» на право выполнения специальных сварных соединений и реквизиты радиографического контроля и механических испытаний. Формулировку выбирают только по подтверждающим результатам, а не по предполагаемому объёму будущих работ.
6. Зафиксировать дату последней сварочной работы
В бланке отдельно предусмотрена дата последнего выполнения сварочных работ с пояснением о заполнении непосредственно с момента перерыва, например отпуска или болезни. Эту строку не следует оставлять без контроля и нельзя автоматически повторять в ней дату допускного стыка.
7. Провести итоговую проверку и подписать
Представитель субподрядной строительной организации и представитель службы контроля качества проверяют относящиеся к ним сведения и подписывают лист в своих строках. Перед подписанием сравнивают данные с удостоверением, результатами испытаний, списком формы 1.8 и записями в сварочной документации.
Как связаны формы 1.8 и 1.9
Форма 1.8 является сводным списком, а форма 1.9 — индивидуальным документом. В восьмой графе списка указывается номер допускного листа сварщика. В самом листе повторяются идентифицирующие сведения и раскрываются параметры допуска. Поэтому проверка должна идти в обе стороны:
- номер формы 1.9 присутствует в строке соответствующего сварщика формы 1.8;
- Ф. И. О., разряд, шифр или клеймо и удостоверение не противоречат друг другу;
- шифр или клеймо совпадает с журналом сварочных работ и исполнительными схемами;
- заключения и испытания, указанные в листе, существуют и относятся к этому допускному стыку;
- параметры допуска не выходят за сведения подтверждающих документов.
Общий состав документов по сварке зависит от объекта и договора. Для предварительной сверки можно использовать материал «Перечень документации на сварочные работы», но итоговый перечень всегда проверяют по применимой проектной, рабочей и нормативной документации.
Типичные ошибки в допускном листе
- Ф. И. О. или клеймо не совпадают со списком сварщиков и удостоверением;
- не указано, кем и когда выдано удостоверение либо до какой даты оно действительно;
- стаж записан без единицы измерения или не относится к сварке стыков труб;
- вид сварки указан без числа слоёв, группы труб по диаметру или пространственного положения;
- марка и тип сварочных материалов заменены общей фразой;
- нет даты сварки допускного стыка;
- у заключения или испытания отсутствует номер либо дата;
- отметка об аттестации специальных соединений сделана без подтверждающих результатов;
- дата последней сварочной работы не обновлена после перерыва;
- подписанты переименованы, добавлены новые строки или удалены реквизиты формы;
- лист подписан до проверки взаимосвязанных документов.
Контрольный список перед включением в исполнительную документацию
- подтверждена применимость СП 392 к объекту и работам;
- форма 1.9 предусмотрена согласованным перечнем ИД;
- номер листа указан в форме 1.8 напротив того же сварщика;
- персональные данные, разряд, шифр или клеймо сверены с документами;
- границы допуска заполнены полностью и конкретно;
- реквизиты радиографического контроля и механических испытаний проверены;
- дата последней сварочной работы актуальна;
- предусмотренные формой представители поставили подписи и даты;
- структура и наименования строк бланка не изменены.
Частые вопросы
Допускной лист заменяет удостоверение сварщика?
Нет. В самой форме есть отдельная строка для реквизитов удостоверения, поэтому допускной лист использует эти сведения, но не заменяет подтверждающий документ.
Можно ли написать «допущен ко всем видам сварки»?
Форма требует конкретных параметров: вид сварки, число слоёв, группу труб по диаметру, пространственное положение и сварочные материалы. Обобщённая запись не воспроизводит состав бланка и затрудняет проверку границ допуска.
Что делать, если часть контроля не проводилась?
Нельзя придумывать номер, дату или результат. Порядок допуска и необходимый объём контроля определяют применимые требования, проектная и технологическая документация. Если обязательный для конкретной ситуации документ отсутствует, вопрос нужно решить до подписания листа.
Форма 1.9 обязательна на любом объекте с трубопроводом?
Нет. Она приведена в рекомендуемом приложении Б СП 392, а сам СП имеет определённую область применения. Решение о включении формы принимают в составе согласованного перечня исполнительной документации конкретного объекта.
Можно ли заполнить допускной лист на компьютере?
Пункт 8.1 СП допускает печатное заполнение при соблюдении требований к форме и оформлению; для визуального отделения внесённого текста от бланка рекомендуется курсив. Дополнительно следует учитывать требования договора и технического задания к бумажному и электронному комплекту.
