Акт о проведении приемочного гидравлического испытания безнапорного трубопровода на герметичность

Автор - Нурисламов Артур (руководитель проектов)

Акт о проведении приемочного гидравлического испытания безнапорного трубопровода на герметичность Д СП 129.13330.2019 Подробнее...

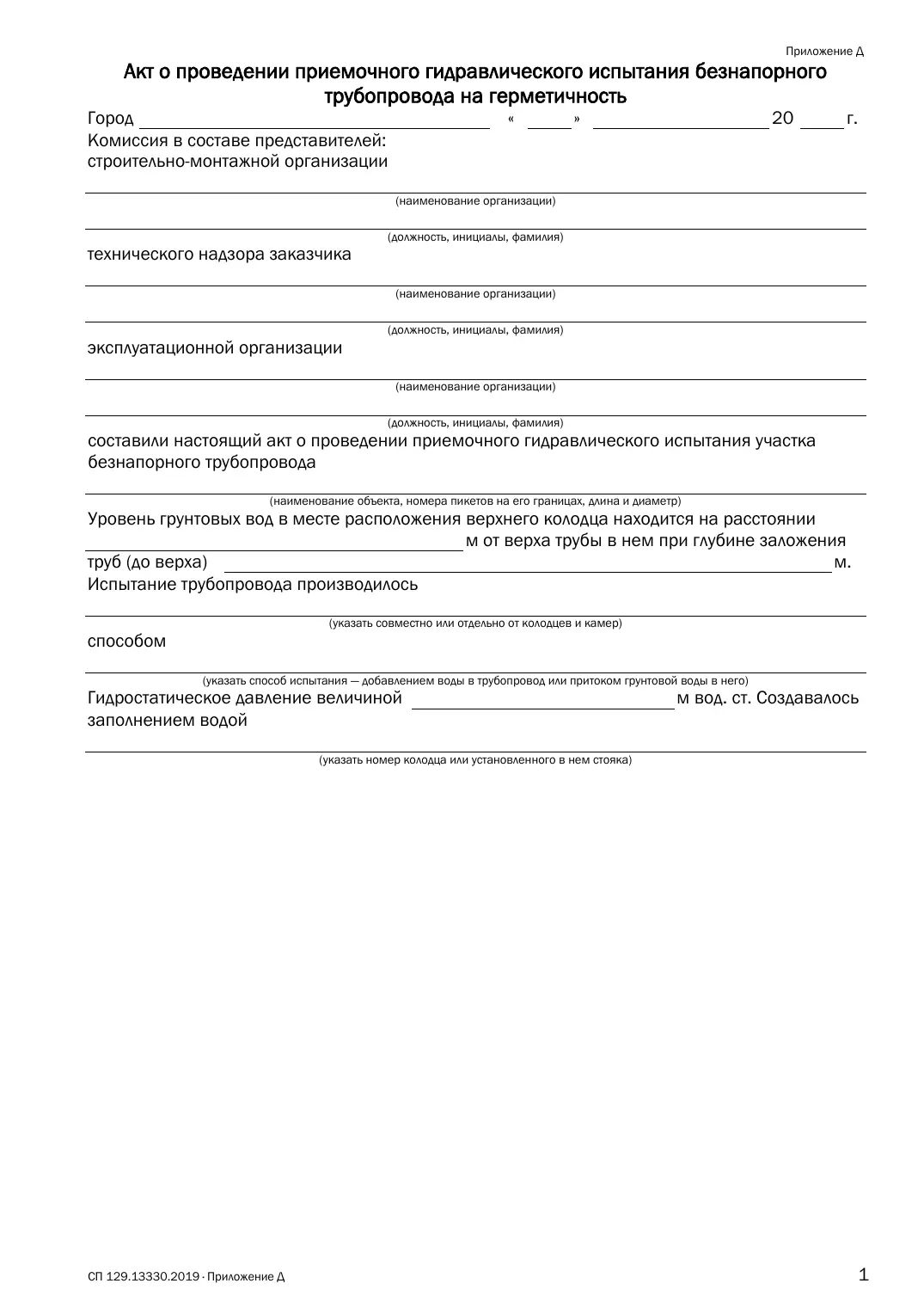

Наименование документа: Акт о проведении приемочного гидравлического испытания безнапорного трубопровода на герметичность
(Приложение Д к СП 129.13330.2019)
Перечень исполнительной документации
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

Акт о проведении приемочного гидравлического испытания безнапорного трубопровода на герметичность Д СП 129.13330.2019



Ссылка: Приложение Д по СП 129.13330.2019.

Актуальность: Действующая форма исполнительной документации

Назначение: Приемка системы наружного водоснабжения после пневматического испытания на прочность и герметичность

Безнапорный трубопровод следует подвергать двум проверкам, причем только на отсутствие протечек, то есть на герметичность. Первую предварительную проводят до засыпки, а окончательную (приемочную) — после засыпки. Пневматическое испытание на прочность здесь не требуется, в отличие от напорных систем и сооружений водоснабжения.

Проверку на герметичность производят гидравлическим способом, то есть с помощью повышенного давления, достигнутого за счет заполнения водой. Если по результатам проверки фактическая утечка воды не превысила нормативных значений, то комиссией выносится решение о допуске трубопровода к вводу в эксплуатацию, в подтверждение чего составляется акт по форме Приложения Д СП 129.13330.2019.

Компания «СТРОЙДОК-АБВ» предоставляет возможность скачать образец и ознакомиться с порядком заполнения документа. Перечисляем данные, которые должны быть в акте, рассказываем об особенностях оформления и других важных нюансах, требующих вашего внимания.

к оглавлению ↑

Порядок заполнения акта о приемочном гидравлическом испытании безнапорных систем

Акт о результатах испытания безнапорного трубопровода представляет собой одностраничный документ. В форме, определяемой приложением Д свода правил СП 129.133302019, уже приведена общая информация о процедуре и предусмотрены специальные поля, куда необходимо вписать конкретные сведения по проведению и результатам проверки. Всего в документе можно выделить 4 условных блока:

  • описание состава комиссии, организующей проведение проверки;
  • исходные данные для осуществления гидравлического испытания;
  • числовые показатели, отражающие результаты мероприятия;
  • решение комиссии о признании коммуникации, выдержавшей проверку, и ее вводе в эксплуатацию.
к оглавлению ↑

Описание состава комиссии

Начинаем заполнять акт о проведении приемочного гидравлического испытания безнапорного трубопровода на герметичность с указания состава комиссии. В нее входят представители следующих организаций:

  • строительно-монтажной организации, занимавшейся прокладкой трубопровода;
  • технического надзора заказчика, на который возложена обязанность контролировать качество монтажа;
  • эксплуатационной организации, ответственной за поддержание работоспособности трубопровода.
к оглавлению ↑

Перечень данных для проведения проверки

После указания организаций, входящих в состав комиссии, и их представителей можно переходить к перечислению исходных данных, нужных для испытания. В первую очередь нужно описать трубопровод, который будет подвержен проверке. Согласно акту, требуется указать:

  • название объекта;
  • номера пикетов на границах испытываемого участка;
  • длину (погонные метры);
  • наружный и внутренний диаметр (миллиметры).

Приведем пример описания трубопровода: «канализация производственная самотечная К3 на участке от колодца К3-й до колодца №32; длина — 32 п. м; труба полипропиленовая ⌀250/218». Кроме параметров инженерной коммуникации, в качестве исходных данных должны быть указаны:

  • расстояние от уровня грунтовых вод до верха трубопровода в точке, где находится верхний колодец, м;
  • глубина, на которой заложены трубы, м;
  • выбранный порядок испытания — отдельно или совместно с колодцами;
  • способ испытания — воду добавляют самостоятельно или используют приток грунтовых вод;
  • гидростатическое давление, обеспеченное для проведения испытания, м. вод. ст.;
  • номер колодца или стояка, который заполняли водой.
к оглавлению ↑

Результаты испытания и решение комиссии

По окончании гидравлического испытания нужно вписать в акт определенные численные показатели. Все зависит от того, какой способ проверки был выбран: с помощью добавления воды или посредством притока грунтовых вод. В акте необходимо зачеркнуть метод, который не применялся, а для использованного указать объем воды в литрах — допустимый и фактический. Последний также вписывают в пересчете на 10 м длины трубопровода.

Фактический объем должен оказаться меньше допустимого расхода воды. В таком случае безнапорный трубопровод считается прошедшим проверку на герметичность, что дает возможность разрешить его ввод в эксплуатацию. Это подтверждается подписью каждого члена комиссии в конце акта.

Если у вас остались вопросы или вы хотите заказать профессиональное оформление документа, обращайтесь в инжиниринговую компанию «СТРОЙДОК-АБВ». Наши специалисты имеют большой опыт в составлении подобных актов, знают нюансы и тонкости заполнения документа, поэтому сделают все правильно с первого раза. Оставляйте свою заявку на сайте, в онлайн-форме или по нашему контактному телефону.
