ППР на монолитные работы при реконструкции вокзала Сургут

ППР на монолитные работы при реконструкции вокзала Сургут

Шифр проекта: 07-24/1089-ППР. Объект: Реконструкция вокзального комплекса Сургут. Первый этап — реконструкция здания вокзала. Название, основной шифр и место работ сверены по титульной части исходного ППР; обозначения технологических карт в номер объекта не включались.

Объектный ППР разработан для выполнения монолитных работ на первом этапе реконструкции вокзала Сургут. Документ сосредоточен на армировании, опалубке и бетонировании подземных и надземных конструкций с учётом транспортной логистики строительной площадки.

Состав и технология работ

Проект раскрывает подачу арматурных стержней пачками, сборку армокаркасов, установку фиксаторов защитного слоя, монтаж опалубки и бетонирование фундаментной плиты, стен, колонн и перекрытий. Смесь подаётся автобетононасосом с контролем стоянки и состояния оборудования.

Карточка привязана только к подтверждённым исходным комплектом направлениям:

• оформление и взаимная увязка разделов проекта производства работ;
• организация работ с применением грузоподъёмных сооружений;
• земляные работы, траншеи, котлованы и подготовка основания;
• бетонные, железобетонные и монолитные работы;

Перечень не дополнен условными направлениями и используется для точной тематической выборки портфолио. Каждая категория подтверждается конкретными разделами, технологическими картами или графическими листами исходного комплекта.

Последовательность производства

После геодезической разбивки принимают основание, раскладывают и связывают арматуру, проверяют защитный слой и неизменяемость каркаса. Затем устанавливают и выверяют опалубку, укладывают бетон послойно, уплотняют его и переходят к распалубке только после подтверждения прочности.

Строительство ведётся в зоне вокзального комплекса, поэтому движение автобетоносмесителей и крана организовано по отдельной схеме. Нельзя загромождать проезды, размещать технику у неукреплённой кромки котлована или работать под перемещаемыми пачками арматуры.

Контроль качества и приёмка

Контроль включает отметки основания, диаметр и шаг арматуры, положение выпусков и фиксаторов, геометрию опалубки, подвижность смеси, качество виброуплотнения и результаты испытания образцов. Все армокаркасы принимаются до подачи бетона.

Следующая операция начинается после проверки основания и оформления скрываемого результата. Изменение рабочей документации, фактической схемы, техники или очередности требует повторной проверки затронутых решений ППР.

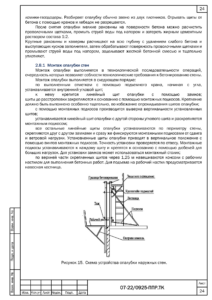

Что показано во фрагментах

Для галереи вручную выбраны четыре разные содержательные страницы исходного комплекта. Титульники, оглавления, календарные планы и страницы сплошных общих требований исключены:

• Армирование и фиксаторы защитного слоя;

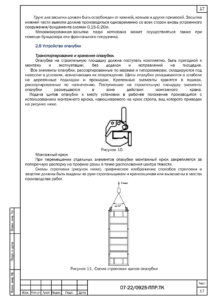

• Строповка и подача арматурных стержней;
• Схемы бетонирования плиты, стен, колонн и перекрытия;
• Схема движения транспорта по строительной площадке;

Опубликованные страницы демонстрируют уровень детализации, но относятся именно к этому объекту и не заменяют полный проект производства работ.

Исходные данные для аналогичной разработки

• рабочая документация и ведомости объёмов по фактическому объекту;
• актуальный план с рабочими зонами, подъездами и существующими коммуникациями;
• требования заказчика, режим эксплуатации и ограничения по очередности работ;
• массы монтажных элементов, характеристики кранов, стропов и технологической оснастки;
• геодезическая основа, данные о грунтах, отметках и подземных сетях;

Перед началом разработки сведения сопоставляют между собой, уточняют технологические карты, опасные зоны, потребность в машинах и временных ресурсах, контрольные операции и состав исполнительных записей. Недостающие исходные данные фиксируются до выпуска документа, а не заменяются типовыми предположениями.

Практическая ценность проекта

Кейс показывает детально разработанный ППР на монолитный цикл крупного транспортного объекта. Выбранные страницы последовательно отражают арматуру, бетонирование и движение транспорта, а не отвлечённые общие требования.

Решения для нового объекта разрабатываются заново по его рабочей документации и фактическим условиям. Этот кейс подтверждает выполненный опыт и структуру проработки, но не является универсальной инструкцией. Перед публикацией отдельно проверены объект, основной номер, регион, категории и соответствие всех четырёх иллюстраций одному исходному ППР.
