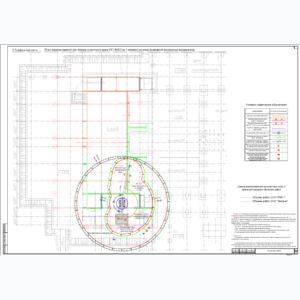

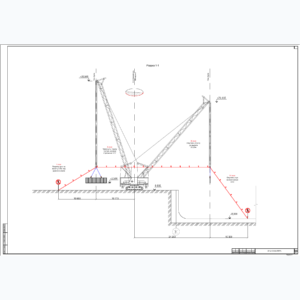

Монолитные работы с применением крана при строительстве завода ТКО г. Москва

Категория проекта: ППР на монолитные работы, технологическая карта на бетонирование

Наименование объекта: «Завод по термическому обезвреживанию твердых коммунальных отходов мощностью не менее 700 000 тонн  ТКО  в год (Россия, Московская область)»

Срок разработки комплекта проекта производства работ: 2 дня.

Место расположения: г. Москва.

Похожие объекты:

Бетонирование фундаментов в коттеджном поселке г. Волгоград

Строительство ЖК «Садовые кварталы» в г. Москва, ЦАО

Производственное здание с административно-бытовыми помещениями в Карелии

Состав ППР:

Похожие услуги: ППР на отопление

Описание объекта:

Установка опалубки по ярусам

• Установка вышек-Тура для монтажа консолей (подмостей), на подготовленную, уплотненную площадку снаружи и основания бункера внутри, с креплением к стене при необходимости.
• Монтаж нижних консолей (подмостей) анкерированием к стене и контрфорсу бункера.
• Устройство деревянного настила на нижние консоли (подмости) с вышек-Тура, Брус 150х40.
• Устройство арматурного каркаса стены с нижних консолей и вышки-Тура.
• Сборка опалубки на земле с установкой верхних консолей.
• Установка опалубки на существующий фундамент с установкой подкосов на смонтированные ловители.
• Укладка бетонной смеси с послойным уплотнением бетона.
• Установка ловителей опалубки в бетон.
• Набор прочности бетона до 70%.
• Демонтаж опалубки.
• Зачеканивание отверстий кроме верхнего ряда (работы ведутся с нижних консолей) по ранее согласованной смеси.

Армирование монолитных конструкций бункера

Армирование монолитных конструкций выполнять согласно проекту из арматурных стержней, класса А-I, А-III по ГОСТ 5781-82*, шаг сеток принять согласно проекту. Все места пересечения арматуры вязать отожженной проволокой ∅0,8….1.6мм по ГОСТ 2333-80. Стыки должны иметь длину нахлеста не менее 50d (500мм.). Стыки выполнятся в разбежку, т.е. относительное количество стыкуемой в одном сечении арматуры не превышает 50%. Длину сдвижки одного стыка относительно другого следует принимать не менее 50d. Расстояние между стыкуемыми стержнями не должно превышать 4d. Также допускается стыковать любое количество стержней в одном сечении, если длина перехлеста составляет не менее 100d.

Бетонирование конструкции бункера

Общий объем работ по устройству монолитных бетонных и железобетонных конструкций при строительстве объектов завода по обезвреживанию ТКО составляет 44506,8 м3. Доставка бетона к месту укладки выполняется автобетоносмесителями, с последующей выгрузкой в специальные бадьи. Из бадей бетон выгружают в распределительные бункера, откуда тачками транспортируют к месту укладки. С помощью переставных воронок и хоботов бетон из тачек загружают в опалубку и тщательно уплотняют при помощи вибраторов. Бетон укладывают по спирали слоями толщиной не более 250 мм.
