Журнал замоноличивания монтажных стыков и узлов (Приложение Г по СП 70.13330.2012)

Ссылка: Приложение Г к СП 70.13330.2012

Актуальность: Действующая форма исполнительной документации

Изменения: с изменениями от 27.06.2018 г. (актуально по сегодняшний день)

Область распространения: на производство и приемку замоноличивания монтажных стыков и узлов при строительстве и реконструкции предприятий, зданий и сооружений во всех отраслях народного хозяйства

Назначение: Освидетельствование замоноличивания монтажных стыков и узлов в процессе строительно-монтажных работ на объекте

Замоноличивание узлов, стыков и швов – обязательный вид работ, без которых не обходится закрепление сборных и сборно-монолитных железобетонных конструкций. От скорости и качества заделки стыков зависит длительность монтажа, поскольку возведение следующего яруса возможно только после достижения прочности конструкций предыдущего яруса.

Для замоноличивания используют бетонный раствор, а сами работы проводят после выверки конструкций, приемки сварных швов и нанесения антикоррозионного покрытия. Для герметизации стыков в них укладывают подготовленную бетонную смесь. Ее уплотняют и оставляют до полного затвердевания.

Данные о выполнении работ заносятся в специальный документ – журнал замоноличивания монтажных стыков и узлов. Он входит в список обязательной исполнительной документации в строительстве. Журнал необходим для предъявления руководителям и надзорным органам.

# # Состав журнала замоноличивания стыков и узлов

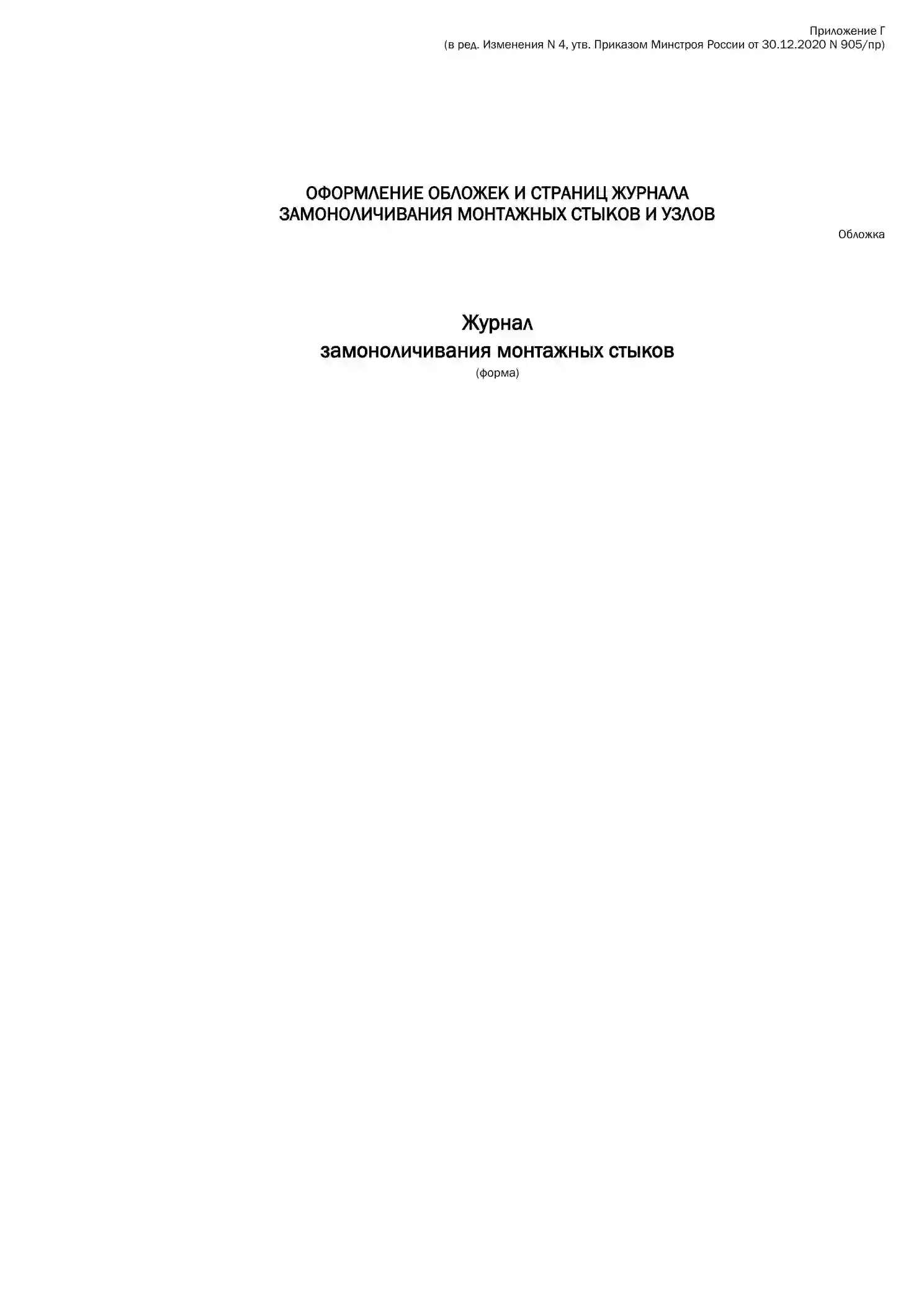

Образец журнала приведен в СП 70.13330.2012 «Несущие и ограждающие конструкции». В документе можно найти оформление обложек и страниц всех журналов, требуемых в строительстве. Скачать журнал замоноличивания монтажных стыков и узлов вы можете на нашем сайте. Мы разработали бланк по образцу из Приложения Г СП 70.13330.2012. В составе документа представлены:

• Титульный лист – первая страница обложки. Содержит общую информацию о журнал, объекте строительства и организациях, которые изготовили конструкции, проект производства и проектную документацию.
• Табличная часть. Это основной раздел журнала, где заполняют данные, касающиеся непосредственно работ по замоноличиванию швов.
• Последняя страница обложки. Здесь указывают количество пронумерованных и прошнурованных страниц, а также данные руководителя организации, выдавшей журнал: должность, фамилию с инициалами и подпись.

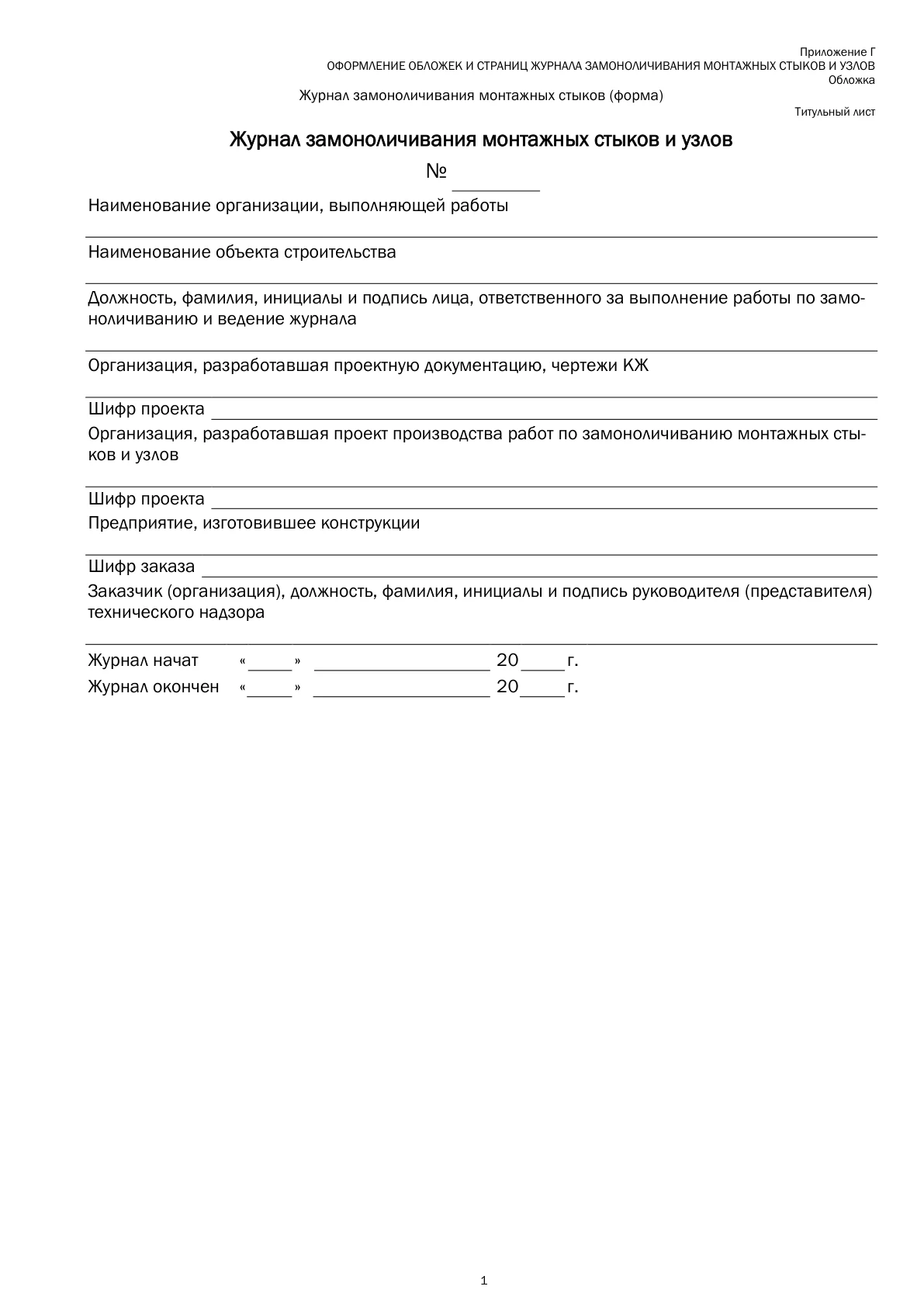

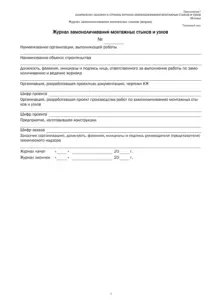

# # Как заполнить титульный лист журнала

Заполнение журнала замоноличивания монтажных стыков и узлов не вызывает особых трудностей, поскольку все графы таблицы и строчки страниц имеют названия. Так, на титульном листе необходимо указать:

• Номер журнала.
• Как называется организация, выполняющая работы по замоноличиванию.
• На каком объекте строительства производятся эти работы. Это может быть цех завода, жилой дом и пр.
• Кто назначен ответственным за ведение журнала и замоноличивание швов. Указывают должность, фамилию с инициалами и подпись. К примеру, прораб Иванов И. П.
• Какая организация разработала чертежи КЖ и проектную документацию.
• Шифр проекта.
• Какая организация предоставила ППР по замоноличиванию стыков.
• Шифр этого ППР.
• Какое предприятие изготовило конструкции.
• Шифр заказа.
• Какая организация проводит технический надзор, должность, фамилия, инициалы и подпись руководителя или представителя.
• Дата начала и окончания ведения журнала.

# # Что вписывать в таблицу журнала

Особое внимание необходимо уделить заполнению табличной части журнала замоноличивания монтажных стыков и узлов. Она состоит из 10 столбцов, в которых описывают сроки, условия и прочие особенности по выполнению работ. Названия граф опять же подскажут, что необходимо вписать в каждую из них. Это следующие данные:

1. Дата проведения работ.
2. Наименование соединений с указанием их номера по схеме или места по чертежу.
3. Рабочий состав использованной бетонной смеси и заданная марка бетона (раствора).
4. При какой температуре наружного воздуха проводились работы.
5. В случае проведения работ в зимнее время – температура предварительного обогрева узлов.
6. Температура бетонной смеси при укладке.
7. Какие выводы были сделаны после испытания контрольных образцов.
8. Дата снятия опалубки.
9. Данные исполнителя или бригадира: фамилия, инициалы, подпись.
10. Замечания по качеству замоноличивания.
