Исполнительно-техническая документация

Журнал полевого испытания грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками — ГОСТ 5686-2020, приложение И

Рекомендуемая форма: ГОСТ 5686-2020, приложение И.

Скачать DOCX Содержание

DOCXредактируемый файл
Без регистрациипрямая ссылка
Проверено инженеромГИП, Менеджер проектов

DOCX Файл к статье Журнал полевого испытания грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками (ГОСТ 5686-2020, приложение И) 40,4 КБ · можно редактировать Открыть комплект

Автор: Нурисламов Артур Данилович • ГИП, Менеджер проектов

Опубликовано: 08.10.2026 • Обновлено: 09.10.2026 • 1 мин чтения

Содержание статьи 3 раздела

Файл к материалу Готовый комплект для работы

DOCX PDF 40,4 КБ

Доступен без регистрации

Файлы и шаблоны к статье

Журнал полевого испытания грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками (ГОСТ 5686-2020, приложение И)

Редактируетсяможно заполнить под свой объект
Прямая ссылкабез формы и ожидания письма
С пояснениямипорядок заполнения разобран ниже

DOCX Скачать DOCXоткроется в новой вкладке PDF Скачать PDF для печатиоткроется в новой вкладке

Посмотреть заполненный образец

Перед применением сверьте форму с проектом, договором и требованиями конкретного объекта.

01Скачайтенужный формат
02Заполнитеданными объекта
03Проверьтепо подсказкам статьи

Журнал полевого испытания грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками воспроизводит форму ГОСТ 5686-2020, приложение И.

Для чего используется

Журнал применяют для документирования исходных данных, хода и результатов испытаний грунта или свай на объекте строительства.

Что входит в файл

DOCX содержит отдельную титульную часть и нормативные журнальные таблицы со всеми графами, обозначениями, примечаниями и подписными блоками.

Файлы

Доступны редактируемый DOCX, PDF и полностью заполненный пример той же формы.

К перечню исполнительной документации

Эксперт статьи Опыт с 2005 года

Нурисламов Артур Данилович ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год Подробнее об эксперте

Заполненный бланк Образец заполнения формы Условные данные

Это демонстрация заполнения. При подготовке исполнительной документации замените реквизиты, даты, номера и участников на данные вашего объекта.

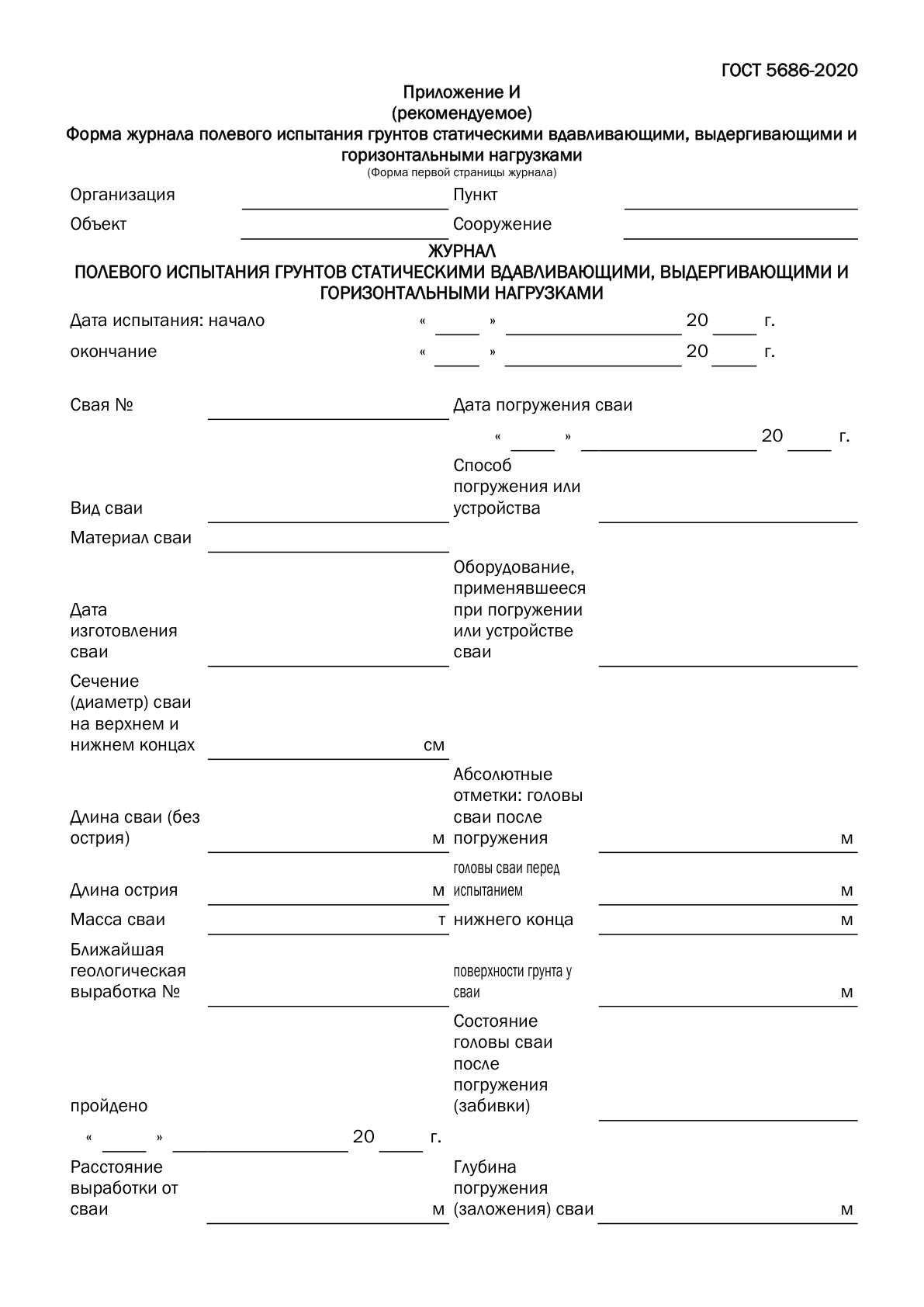

ГОСТ 5686-2020, приложение И (рекомендуемая форма)

Журнал полевого испытания грунтов статическими вдавливающими, выдергивающими и горизонтальными нагрузками

Организация

ООО «ГеоТест-Урал»

Пункт

Екатеринбург

Объект

Строительство жилого комплекса «Северный квартал», корпус 2, г. Екатеринбург

Сооружение

Свайно-плитный фундамент корпуса 2

Дата испытания: начало

21.10.2026

Дата испытания: окончание

23.10.2026

Свая №

ПС-22

Вид сваи

Буронабивная БНС-600

Материал сваи

Бетон B30, арматура А500С

Дата изготовления сваи

28.09.2026

Сечение (диаметр) сваи на верхнем и нижнем концах

Ø 600 мм

Длина сваи (без острия)

14,0 м

Длина острия

не предусмотрено

Масса сваи

не определяется

Способ погружения или устройства сваи

Бурение CFA с бетонированием через полый шнек

Оборудование, применявшееся для устройства сваи

Буровая установка Bauer BG 28

Абсолютная отметка головы сваи после погружения

247,80 м

Абсолютная отметка головы сваи перед испытанием

247,75 м

Абсолютная отметка нижнего конца сваи

233,75 м

Абсолютная отметка поверхности грунта у сваи

248,10 м

Глубина погружения сваи

14,35 м

Тип приборов для измерения перемещений сваи

Прогибомеры 6ПАО № 201–203

Дата устройства сваи

28.09.2026

Ближайшая геологическая выработка №

СК-22

Выработка пройдена

20.09.2026

Расстояние выработки от сваи

3,5 м

Температура воздуха

+3 °С

Температура воды (при испытаниях на акватории)

+7 °С

Состояние головы сваи после погружения (забивки)

Без повреждений

Схема установки

Домкраты ДГ-200 опираются на анкерные сваи; 3 прогибомера № 201–203 на реперной системе

Испытание №

СТ-22/1

Страница №

Домкрат

ДГ-200 № 147; 2000 кН

Манометр

МП3-У № 55821; 0–25 МПа

Площадь плунжера

600 см²

Цена деления манометра

0,25 МПа

Количество страниц

пронумеровано 3; заполнено 3

Инженерно-геологический разрез

0–2 м насыпной грунт; 2–7 м суглинок; ниже 7 м песок средней крупности

Схема расположения установки

реакционная балкадомкратпрогибомеры S₁–S₃скважина/зондирование

Дата	Время, ч (мин)	Интервал времени между отсчетами Δt, мин	Нагрузка, кН			Отсчеты по приборам, мм			Перемещение S=(S₁+S₂+…+Sₙ)/n*, мм	Приращение перемещений ΔS, мм	Сумма перемещений ΣS, мм	Суммарное время ΣΔt, мин	Примечание
			Общая	для эталонной сваи или сваи-зонда		по первому S₁	по второму S₂	Sₙ
			Общая	под нижним концом сваи	на боковой поверхности сваи	по первому S₁	по второму S₂	Sₙ
21.10	10:00	0	250	не измерялась	не измерялась	0,32	0,30	0,31	0,31	0,31	0,31	15	Ступень 1
21.10	10:15	15	500	не измерялась	не измерялась	0,75	0,73	0,74	0,74	0,43	0,74	30	Ступень 2

* n = 3 — число приборов для измерения перемещений; m = 2 — число ступеней нагрузки в заполненном примере.

Номер ступени нагрузки	Ступень нагрузки, кН	Общая нагрузка, кН	Показания манометра, кН	Примечание
1	250	250	250	Выдержка 15 мин
2	250	500	500	Выдержка 15 мин

Начальник полевого подразделения

/подпись/

(подпись)

Иванов И. И.

(фамилия, инициалы)

Наблюдатели — 1

/подпись/

(подпись)

Петров П. П.

(фамилия, инициалы)

Наблюдатели — 2

/подпись/

(подпись)

Кузнецов К. К.

(фамилия, инициалы)
